Правильный-выбор (Рейтинг) лучших разверток

Развертки являются тем видом металлорежущего инструментария, которые применяются в процессе технологических работ по металлу, именуемых «развертыванием». Данный процесс используется для растачивания имеющихся отверстий в целях приобретения ими повышенных качественных свойств (так называемой «чистоты») и наращивания точных геометрических габаритов во время обработки.

Повышенная точностная обработка создается посредством наличия у развертки множества режущих краев (общее их количество может достигать 16 штук). Во время обработки создается эквивалентная противодействующая сила по всей площади инструмента. Подобное обстоятельство предупреждает перекос, что нередко бывает при работе сверлами, когда контакт происходит лишь за счет двух режущих кромок. Результатом применения развертки становится создание гладкой поверхности, все же имеющей микроскопические шероховатости в границах от 0,32-1,25 микрометра, что напрямую будет зависеть от вида разверточного инструмента.

01 4

Развертки – общие сведения

Визуально прибор выглядит, как прут, вдоль корпуса которого проходят выступы со множеством лезвий, заточенных особым образом и позволяющих надежно врезаться в металлическую базу. Число кромок для резки зависит от класса прибора и может насчитывать от 6 до 14 единиц. В редких случаях их количество может достигать 16 штук, но такие образцы используются лишь на производстве высокой точности.

Внешне инструмент может выглядеть как конус или цилиндр, его зубцы с кромкой для резки могут быть винтовыми или прямыми. Главная особенность – их равномерное расположение по всей поверхности предмета на равном расстоянии друг от дружки. Чем меньше режущих лезвий присутствует на прибое, тем легче происходит работа с ним, а наличие минимальных пространств между кромками затрудняет выведение металлической стружки.

К рассматриваемому инструментарию предъявляются особые требования по прочностным свойствам. В случаях, когда расстояние между кромками неравномерно, то будут иметь место непроизвольные вибрации, а это, в свою очередь, приведет к неоднородной обработке текущего отверстия. Как правило, промышленные образцы будут иметь разверточный диаметр в 3 миллиметра.

Конструктивно развертка состоит из двух элементов – зоны зажима и зоны работы. Последняя, по сути, является режущей кромкой и калибровочным участком. На кромке расположены заостренные зубцы. Рабочая часть по длине обязательно пропорциональна собственной толщине и данный показатель может составлять 0,8-3 диаметра. Зажимная часть исполняется по типу традиционного хвостовика, который зажимается в станочном патроне или в воротке (когда выполняется ручной тип обработки).

Существующие формы

Ввиду того, что создание точных отверстий является неотъемлемой производственной частью в различных отраслях станкостроения и машиностроения, развертки имеют множество форм и размеров. Именно по форме их возможно подразделить на три группы:

  1. В виде цилиндров;
  2. В виде конусов;
  3. Многоступенчатые.

Первые являются самыми распространенными и применяются для создания традиционных круглых отверстий. Их канавки имеют прямую или винтовую форму со специальными углублениями для вывода стружки.

Вторые имеют конусовидную форму и срезанную вершину. С их помощью возможно работать и по классическим и по коническим отверстиям. В любом случае, конечный результат – это создание конического отверстия. Вывод лишней стружки происходит и через прямые и через винтовые канавки.

Самыми редкими считаются ступенчатые модели, в силу своей универсальности, ибо они способны выравнивать отверстия в листах металла. Конструктивно они обладают конической формой, только вот скос у них происходит ступеньками, а не плавно. Подобная конструкция отличается особой прихотливостью, но если применять ее грамотно и профессионально для обработки именно листового металла (толщиной всего в несколько миллиметров), то она вполне может долго прослужить.

В зависимости о того, насколько будущее отверстие должно качественно отличаться от уже имеющегося, прибор следует применять в один и более подходов. Как правило, профессиональный токарь может ограничиться 3 подходами – обдирочно-черновой, промежуточный и финишно-чистовой.  Первый заход состоит из грубой подрезки, после чего на втором заходе уничтожаются заусенцы и образовавшиеся выступы. Финишным шагом становиться чистовая развертка, с которой внутренности паза приобретают особую гладкость.

Отличия от сверл

Сверло, по определению, является тем инструментом, который призван создавать первоначальные отверстия. Развертки же для этого не приспособлены, а нужны лишь для доводки уже созданных отверстий до необходимых размеров.

ВАЖНО! В принципе, визуально оба предмета схожи между собой, но не являются взаимозаменяемыми. Таким образом, каждый из них должен использоваться только для своей конкретной задачи.

Отличия в сфере использования

Описываемый инструмент может применяться и ручным и машинным способом. Для ручных образцов диаметр может устанавливаться в переделах 3-50 миллиметров. Его хвостовой элемент обладает специальной выточкой под профиль в виде квадрата в целях удобства фиксации в воротке. Чем меньше диаметр развертки, тем проще с нею работать, ибо площадь трения будет уменьшаться. При работе вручную необходимо надлежащим образом начинать вкручивание, ибо возникает риск того, что вход в отверстие может деформироваться и приобрести форму овала.

Смотрите также  15 лучших кофеварок – Рейтинг 2020 года

Развертки машинного типа устанавливаются на станках. Их диаметр отличается существенной толщиной, поэтому их удобно фиксировать в револьверных, токарных и сверлильных станках. Их форма может быть как цилиндрической, так и конической.

Конструктивные разновидности

По конструктивным особенностям приборы можно подразделить на три класса:

  1. Цельные;
  2. Насаживаемые;
  3. Настраиваемые (регулируемые).

Цельные модели представляют из себя полностью отлитый образец с хвостовиком и изготавливаются из легированной углеродистой стали. В иных случаях они могут отливаться из быстрорежущей стали. Эти модели являются самыми распространенными и имеют доступную стоимость.

Насаживаемые развертки выглядят как трубки со внутренним отверстием. Их внешний диаметр может достигать 300 миллиметров. Чаще всего они используются в машинной обработке, ибо их хвостовик специально предназначен для фиксации в станочном патроне. Считаются довольно-таки универсальными моделями, т.к. их хвостовик может быть выточен под различные станочные вариации.

Регулируемые (настраиваемые) выполняются в диаметре до 50 миллиметров и данный показатель может изменяться путем настройки. Эти образцы могут заменить собой несколько видов классических разверток, однако, настраиваемый диапазон достаточно невелик. Для самых миниатюрных моделей этот показатель достигает долей миллиметра. Все же, главным плюсом этих вариаций является не только возможность подстройки диаметра, но и их длительный эксплуатационный ресурс. Суть в том, что классические развертки могут стираться со временем, а настраиваемые всегда можно подрегулировать до нужного диаметра. По мере стирания заточки лезвий, снижается лишь максимальная толщина обрабатываемого отверстия, которое всегда возможно развернуть.

Нормативная документация

Работа и производство рассматриваемого инструментария со стороны государства регулируется специальной нормативной базой на уровне государственных стандартов (ГОСТов):

  • №29240 от 1991 года – регулирует виды, термины и определения;
  • №11173 от 1976 года – используется для моделей с доводным припуском;
  • №7722 от 1977 года – используется для ручных образцов;
  • №1672 от 1980 года – используется для машинных образцов.

Эксплуатационные особенности

При работе с разверточными устройствами необходимо учитывать, что со временем их зубцы будут стачиваться, от чего диаметр прибора становится меньше. Например, если обработанное отверстие следует получить с диаметром в 10 миллиметров, то использование старой развертки приведет к несколько меньшему конечному результату. Таким образом, для достижения результатов повышенной точности следует использовать только новые развертки. Также, стоит упомянуть, что если прибором снимается металл значительной толщины, то лезвия будут затупливаться быстрее. Отсюда ясно, что в тех случаях, когда необходимо расширить имеющиеся пазы, то нужно поочередно применять несколько инструментов до тех пор, пока очередь не подойдет к последнему, который и выполнит нужный диаметр.

Типичные приемы работы

Сверло всегда должно подбираться с учетом диаметров разверток, которые будут дальше применяться. Обязательно необходимо оставлять маленький припуск, что означает, что сверло должно быть чуть меньше в пределах 0,2-0,3 миллиметра для чернового развертывания и не больше 0,05-0,1 миллиметра для чистовой процедуры. Увеличения размеров припусков зачастую являются причиной ускоренного износа заборной части и ухудшают окончательную точность вкупе со снижением качества получаемой поверхности.

Алгоритм работы вручную:

  • Прибор закрепляется в воротке, после чего смазывается;
  • Заборный элемент должен вводиться таким образом, чтобы ось отверстия и развертки совпадали;
  • Для проверки точности положения нужно использовать угольник с двумя, расположенными перпендикулярно, плоскостями;
  • Вращение всегда начинается с правой стороны при осуществлении небольшого давления поверх воротка;
  • Само вращение происходит на небольшой скорости и в плавном режиме (даже при достаточно легком продвижении наращивать скорость не рекомендуется);
  • Не допускается вращение в обратную сторону, ибо возникают риски повреждения кромок для резки и образования задиров в отверстии;
  • Весь процесс разворачивания производится за один присест с одной стороны.

Машинная развертка

Этот способ используется в тех случаях, когда имеется цель в достижении максимальной точности, а какие-либо отклонения требуется исключить полностью. При выполнении разверточных операций на станке, устанавливаемый инструмент должен быть хорошо смазан так, как бы если он использовался для первичного сверления или нарезания резьбы.

Оптимальным вариантом станет такая ситуация, когда разверточная процедура посредством станка будет проведена сразу же после сверления паза. В этом случае разверточный инструмент пойдет по такой же траектории, что и ранее используемое сверло, ибо положение детали не будет изменяться. Таким образом, произойдет плавное вхождение прибора, при том, что на все зубцы будет оказываться равномерное давление. Это одновременно и увеличит точность и минимизирует вибрации.

Смотрите также  ТОП-Самых лучших накопительных электрических водонагревателей 50 литров

Стоит отметить, что не следует проводить развертывание на повышенных скоростях. Показатель оптимальной скорости должен быть в 3 раза меньше, нежели скорость сверла в процессе сверления. Все это позволит обеспечить увеличение точности, создать минимальный уровень перегрева, снизить степень стирания лезвий.

Уход за разверточным инструментом

Сам по себе рассматриваемый прибор является довольно-таки дорогостоящим, поэтому, в целях недопущения излишних затрат в будущем, ему стоит обеспечить надлежащий уход за режущими краями, что существенно повысит его эксплуатационный срок. Профессионалы рекомендуют хранить прибор в закрытом кейсе, дабы избежать вредного воздействия на него влажного воздуха или воды. Идеальным станет использование для каждой единицы инструментария отдельного собственного кейса, путем чего исключается излишний контакт с другими единицами оборудования.

По завершению процесса использования, режущие края инструмента следует зачистить от смазки и налипшей металлической стружки. Если подобную операцию не производить, то в дальнейшем мелкие металлические фрагменты покроются ржавчиной и плотно пристанут к краям, что ускорит их затупление. А это, в свою очередь, приведет к тому, что на поверхности обрабатываемой детали начнут оставаться разводы ржавчины.

Советы при производстве работ по развертыванию

  • В целях получения крайне чистой поверхности, а также для охлаждения прибора в процессе обработки, отверстия стоит чаще смазывать минеральным маслом.
  • Если работа происходит по медному изделию, то паз лучше обработать особой эмульсией. Для алюминиевых изделий предпочтительнее скипидар, а в случае с бронзой или латунью можно вообще исключить смазки, ибо они, в силу своей мягкости, подлежат развертыванию в сухом состоянии.
  • Повышения результативности работы возможно достичь, когда разверточный прибор обладает большим количеством режущих краев. Наличие множества краев позволит устанавливать минимальную степень припуска, что создаст увеличенный уровень точности.
  • Не рекомендуется использовать для процесса развертывания неспециализированный инструмент, к примеру, зенкер (подобное обстоятельство является самой распространенной ошибкой). Это связано с «получистовым» назначением зенкера, что делает невозможным достижения высокоточного результат, ведь число режущих краев у него намного меньше да и предназначен он для иных операций.
  • Всегда необходимо грамотно подбирать вид развертки, дабы она полностью подходила для выполнения нужной задачи.

Самодельные приборы: стоит ли использовать?

По причине того, что рассматриваемый прибор призван обеспечивать высокую точность конечного результата, его самодельные варианты встречаются крайне редко. Данное обстоятельство также сопряжено с использованием специального оборудования для его изготовления, так как придется обрабатывать различные виды стали, что при неверном выборе скажется на снижении надежности и эффективности. Однако, проще всего в бытовых условиях изготовить конический инструмент для расширения пазов в мягких металлах. Таким образом, профессионалы советуют не испытывать судьбу и применять приборы исключительно заводского изготовления.

Небольшой обзор лучших производителей

Как правило, лучшими брендами на данном рынке являются западноевропейские и американские фирмы, имеющие многолетний опыт и отвечающие за качество производства. К таковым можно отнести:

  • «Бахко»;
  • «Ликота»;
  • «Рок ФОРС».

Среди русского производителя неплохим качеством (при довольно-таки умеренных ценах) отличаются:

  • «Техмаш»;
  • «Русский инструмент»;
  • «АвтоДЕЛО».

Рейтинг лучших разверток на 2021 год

Бюджетные образцы

3-ье место: «WOLFSTAR 4.5H8»

Неплохой образец от китайского производителя по вполне достойной цене. Предназначен для обработки пазов с максимальным диаметром в 4,5 миллиметра. Работа производится ручным методом, а цилиндрический хвостовик делает этот образец доступным для использования в различных моделях воротков. Установленный класс точности равен Н8. Вес товара составляет 100 грамм. Страна-производитель – Китай. Рекомендованная стоимость для магазинных сетей – 120 рублей.

9 14 3

WOLFSTAR 4.5H8
Достоинства:
  • Бюджетная стоимость;
  • Неплохая прочность;
  • Специализация для создания втулок.
Недостатки:
  • Не обнаружено.
2-ое место: «GRIFF 4.0мм H7 9ХС a420017»

Достаточно хороший цилиндрический прибор, предназначенный для эффективной работы с отверстиями диаметром не более 4 миллиметров. Процесс работы осуществляется путем удаления тонкого металлического слоя без ненужного увеличения диаметра паза. На основании располагаются особо острыми режущими кромками, благодаря чему возможно эксплуатировать прибор длительное время. Работа производится исключительно вручную, для машинной работы не предназначается. Установленный класс точности равен Н7, а масса его составляет 100 грамм. Страна-производитель – Россия. Рекомендованная стоимость для розничной чети – 150 рублей.

8 13 2

GRIFF 4.0мм H7 9ХС a420017
Достоинства:
  • Качественная обработка;
  • Увеличенный эксплуатационный срок;
  • Крайне острые грани.
Недостатки:
  • Сравнительно малый класс точности.

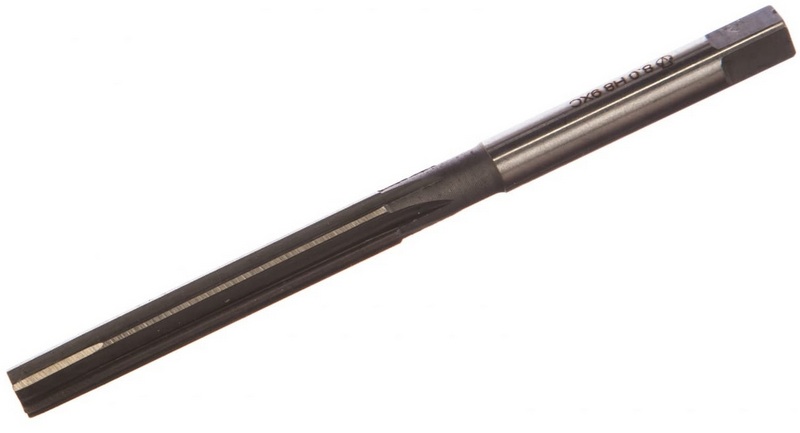

1-ое место: «H8 9ХС GRIFF a420129»

Еще один цилиндрический образец для ручной работы. Отлично подходит для сглаживания стенок пазов без снятия излишнего толстого слоя металла. Прибор произведен из прочной стальной основы, что позволяет ему отлично работать с различными сплавами и металлами. Установленный предел точности составляет Н8, максимально возможный диаметр паза – 8 миллиметров. Страна-производитель – Россия, рекомендованная цена для магазинных продаж – 190 рублей.

Смотрите также  10 лучших стяжек для пола

7 13 2

H8 9ХС GRIFF a420129
Достоинства:
  • Небольшой вес;
  • Расширенный диаметр возможных пазов для обработки;
  • Адекватная стоимость.
Недостатки:
  • Не обнаружено.

Средний ценовой сегмент

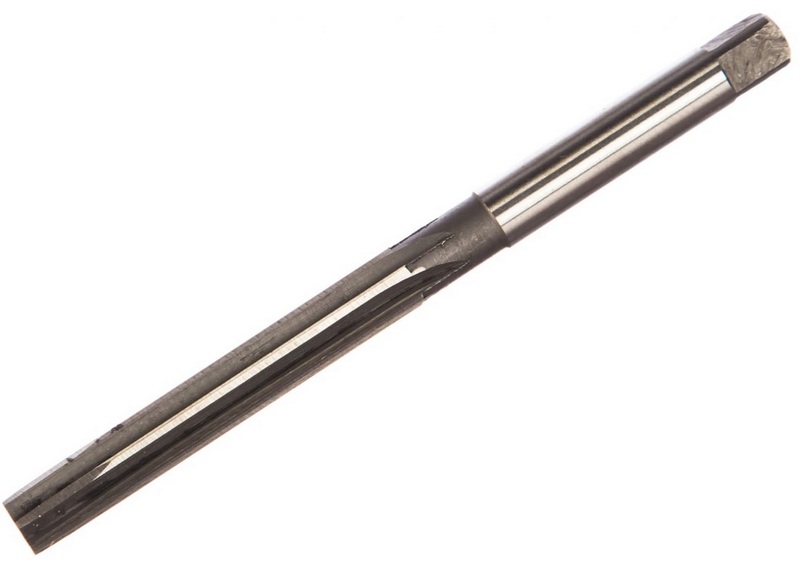

3-ье место: «GRIFF 10.0мм H7 9ХС a420033»

Этот цилиндрический образец предназначен для ручного типа работы, отлично сможет обеспечить качественную зачистку металлических пазов. Одновременно, качественно удаляет стружку в процессе выравнивания внутренней поверхности. Прибор способен четко сохранять форму и диаметр первоначального отверстия, дополнительного не растачивая его. Заостренные режущие края способны аккуратно снимать металлические слои с толщиной всего в несколько сотых миллиметра. Установленный класс точности составляет Н7, рекомендованная стоимость для розничных сетей – 205 рублей. Страна-производитель – Россия.

6 17 7

GRIFF 10.0мм H7 9ХС a420033
Достоинства:
  • Качественная обработка;
  • Острые режущие грани;
  • Большой вес – около 600 грамм.
Недостатки:
  • Эксплуатационный ресурс не особо велик.

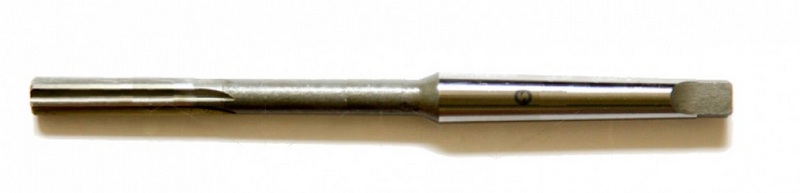

2-ое место: «ИНСТУЛС Ф 4.5х21х80 H11»

Прекрасный образец для машинной обработки с повышенными точностными характеристиками. Может устанавливаться в различные виды токарных и сверлильных станков. Установленный точностный класс составляет – Н11. База произведена из качественной быстрорежущей стали, максимальный диаметр обрабатываемых пазов равняется 4,5 миллиметра. Страна-производитель – Россия, рекомендованная стоимость для магазинов – 230 рублей.

5 17 5

ИНСТУЛС Ф 4.5х21х80 H11
Достоинства:
  • Высокий класс точности;
  • Адекватная цена;
  • Изготовлено из быстрорежущей стали.
Недостатки:
  • Не обнаружено.
1-ое место: «Автоdело 8 мм 40788»

Данная развертка является практически универсальным инструментом и позволяет увеличивать готовые отверстия то нужных точных размеров. Производитель позиционирует данный прибор как лучшее решения при использовании для ремонтных работ в автомобилестроении. Изготовлена из быстрорежущей стали марки Р6М5, установленная точность равняется классу Н8, в наличии шесть режущих кромок повышенной остроты. Установленная стоимость для розничных сетей – 508 рублей, страна-производитель – Россия.

4 16 10

Автоdело 8 мм 40788»
Достоинства:
  • Шесть острых режущих кромок;
  • Высокий класс точности;
  • Актуальная цена.
Недостатки:
  • Возможен небольшой брак в отдельных партиях.

Премиум-класс

3-ье место: «Sekira 8,0 Н11 ручной ц/х исп.2 винт. зуб»

Данный образец имеет необычно высокий класс точности, установленный в Н11. Предназначается для нанесения резьбы и завершающей обработки пазов после сверления и растачивания. Предусматривает ручной метод работы с помощью воротка. Обладает высокой чистотой работы и точности. Имеет вес в 110 грамм, а предельный диаметр обрабатываемого паза составляет 8 миллиметров. Как ни странно, данный бренд изначально является китайским, а изделия производятся в России по лицензии. Рекомендованная стоимость для розничных сетей – 590 рублей.

3 20 3

Sekira 8,0 Н11 ручной ц/х исп.2 винт. зуб
Достоинства:
  • Небольшой вес;
  • Повышенная точность;
  • Российское производство.
Недостатки:
  • Точность может быть чуть меньше заявленной.

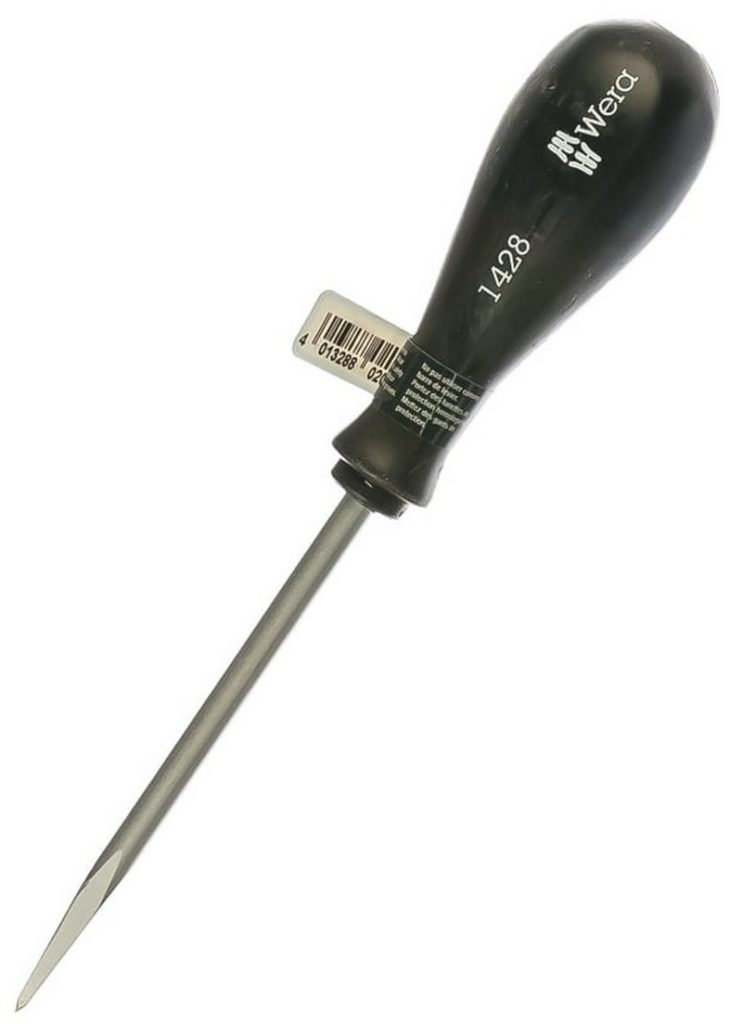

2-ое место: «AUFREIBER WERA WE-027455»

Довольно-таки необычный инструмент, выполненный в виде шила. Отлично справляется с разверточными работами, может использоваться прямо в качестве шила. Также неплохо подходит для всевозможных электромонтажных задач. Стержень произведен из прочной и качественной стали, обеспечивающей расширенный эксплуатационный срок. Ручка имеет эргономичную и удобную форму, что способствует повышению уровня комфорта в процессе использования. Материал ручки обеспечивает надежный хват, что не позволяет прибору выскользнуть из руки. Вес составляет всего 80 грамм. Установленная магазинная цена составляет 680 рублей. Страна-производитель – Германия.

2 21 742x1024

AUFREIBER WERA WE-027455
Достоинства:
  • Отличная заточка;
  • Эргономичная ручка;
  • Качественный бренд изготовителя.
Недостатки:
  • Не обнаружено.

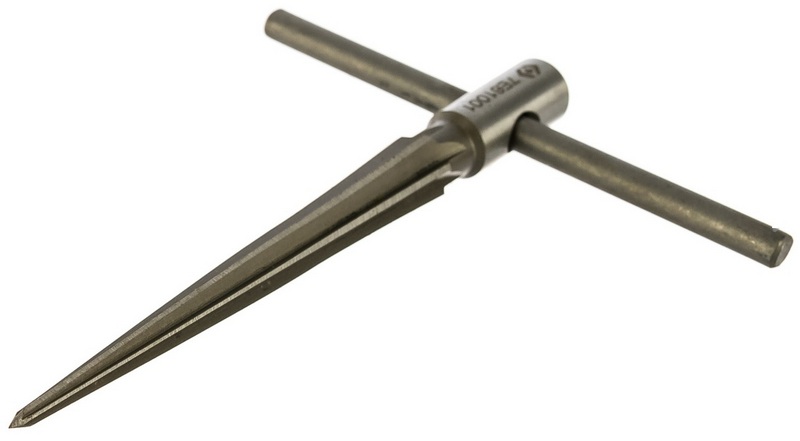

1-ое место: «KING TONY 3-10 мм»

Крайне качественная коническая модель для ручной обработки. Способна обрабатывать пазы с диаметром до 10 миллиметров. Для удобства применения она оснащена специальной рукояткой, обеспечивающей надежное и плавное вхождение. Вес составляет 70 грамм, корпус изготовлен из высококачественной быстрорежущей стали зарубежной марки ХСС. Установленная стоимость для розничных сетей – 1600 рублей, страна – родина бренда – Тайвань.

1 23 12

KING TONY 3-10 м
Достоинства:
  • Качественная сталь;
  • Удобная ручка;
  • Плавный процесс развертывания.
Недостатки:
  • Завышенная стоимость.

Заключение

Проведенным анализом рынка установлено, что большинство представленных разверточных изделий предназначены для ручной работы. При чем отрадно, что в большинстве сегментов лидируют российские изготовители, предлагая качество выше среднего при достаточно адекватных ценах. В то же время, машинные образцы больше представлены иностранными производителями, но они не пользуются высоким спросом по причине их узкой специализированности. Таким образом, подбор качественного инструментария для разверточных работ не представляет особых проблем. Одновременно, заказ необязательно осуществлять лишь в розничных сетях —  качественные образцы возможно приобрести и через интернет-площадки, при этом знатно сэкономив на цене без включения в нее стоимость доставки.
