Топ-выбор лучших экстракторов для извлечения сломанных болтов

Обламывание болта происходит во время резкого его проворота или при иных неосторожных действиях. Вся сложность создающегося положения заключается в том, что часть крепежа оказывается накрепко застрявшей во входном отверстии и ее очень нелегко извлечь без специальных инструментов. Иногда все же получается подцепить обломок болта пассатижами и выкрутить его, но куда лучше и эффективнее будет использование экстрактора, т.е. особого инструмента, предназначенного для выкручивания болтов.

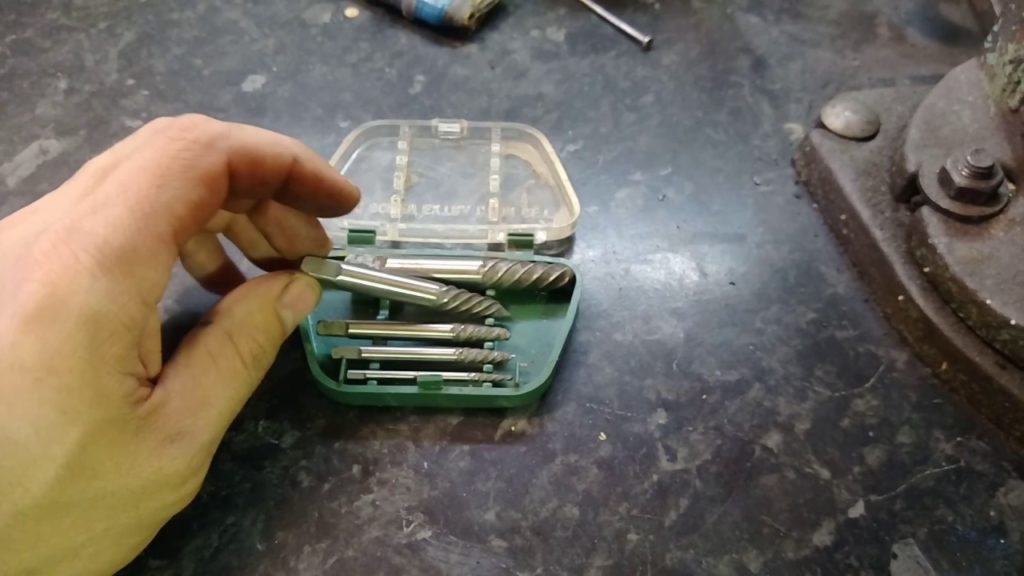

1637460546 325 01 4 1024x576

Экстрактор для болтов – общие сведения

Он представляет собой приспособление, которое используется для выкручивания обломанных болтов. Выглядит экстрактор, как стальной стержень, на одном конце которого расположен клин или левая резьба. Форма данного инструмента очень похожа на бородок или добойник. Размеры экстракторов варьируются и данный параметр будет зависеть от диаметра болта, который требуется извлечь. Специалисты рекомендуют не ограничиваться наличием в хозяйстве одного единственного экстрактора, а сразу лучше запастись целым набором, дабы быть готовым к любой нестандартной ситуации (обычно в набор входят приспособления для работы с резьбой под размеры от М1 до М6). Для надлежащего выкручивания крепежного изделия, для начала необходимо произвести его зацеп. В этих целях в центре шпильки, посредством сверла, выполняется углубление – оно нужно будет для дальнейшего заклинивания в нем конического или цилиндрического инструмента, с помощью коего и произойдет извлечение застрявшего элемента.

Современные разновидности экстракторов

В зависимости от эксплуатационных и конструктивных особенностей, выверты для болтов подразделяются на следующие модификации:

  • Клиновидные – они имеют конусную граненую форму и работают по принципу простого клина, который вбивается в имеющиеся отверстие на обломанном основании застрявшего крепежа. После вбития и фиксации приспособления, его требуется постепенного проворачивать гаечным ключом. Использование данной модели сложностей не вызывает, главное – это учесть, что отверстие для выверта должно располагаться прямо в центре основания крепежного элемента. Если данное правило нарушить, то прикладываемые во время вращения усилия будут смещены, а это, в свою очередь, не позволит извлечь сломанный элемент. К тому же, возникнет риск поломки самого экстрактора.
  • Стержневые – эти приспособления имеют вид граненого стержня и своим принципом работы очень походи на клиновидный инструмент. Их тоже нужно забивать в просверленное отверстие в обломанной шпильке, далее заклинивать и выворачивать с помощью ключа. Главный минус стержневого типа – некоторая сложность при извлечении выкручиваемой детали.
  • Спирально-винтовые – являются самыми распространенным типом, эффективны и удобны в использовании. Также обладают конусной формой, на которую уже нанесена правая или левая резьба (для выкручивания всех типов резьб). Подобные экстракторы не забиваются в деталь, а аккуратно вкручиваются в отверстие в крепеже, после чего клинятся и вместе с крепежным элементом извлекаются одновременно и равномерно. Необходимо заметить, что использование спирально-винтового экстрактора вкупе с гаечным ключом потребует наличие специального воротка.

Наборы инструментов для извлечения крепежей

Подобные наборы очень легко найти в любом специализированном строительном магазине. Естественно, что практичнее приобретать сразу целый комплект, чем единичные инструменты. Большую популярность приобрели наборы с маркой «универсал», т.к. с их помощью легко минимизируются физические и временные затраты на выкручивание различных болтов, невзирая на сложность сложившейся ситуации. В таких наборах находятся не только экстракторы с различными диаметрами, но и дополнительные инструменты, необходимые для выкручивания сломанных болтов, такие как:

  • Воротки или гаечные ключи;
  • Сверла;
  • Втулки для гаечных ключей;
  • Втулки для поддержания направления сверла в отношении центра сломанной шпильки.

Составные элементы подобных комплектов отличаются долговечностью и особой надежностью, так они выполнены из закаленной или хромированной стали.

Смотрите также  ?Обзор мастерков и кельм, лучших в 2021 году

Технология выкручивания обломанных болтов

Удалить из основания сломанный крепеж с помощью экстрактора сможет даже новичок. Главное – последовательно выполнять все структурные этапы процесса извлечения. Перво-наперво, следует накернить отметину в центре сломанного крепежа, для чего используется керн и молоток. Затем нужно просверлить отверстие, куда будет вставлен экстрактор. При этом, учитывается диаметр будущего отверстия, ибо он должен соответствовать диаметру извлекателя. Для этого используется специальная втулка для направления, коя поставляется в комплекте экстракторов. Потом необходимо установить экстрактор в выполненное отверстие, а его фиксацию произвести посредством подбивания киянкой или молотком. Далее, экстрактор вкручивается в отверстие сломанного крепежа с помощью воротка, метчика или гаечного ключа (до упора). Ввернув извлекатель до предела, можно начинать выворачивание болта.

ВАЖНО! Всегда стоит помнить, что вращать инструмент нужно только по направлению оси, ибо любое смещение приведет к поломке приспособления.

По завершению выворачивания экстрактор аккуратно снимается, не допуская повреждения граней клинового оборудования. Если же использовался винтовой тип, то болт попросту откручивается. В целях облегчения процесса снятия, допускается использование гаечного ключа либо пассатижей.

Некоторые особенности применения технологии извлечения болтов

В зависимости от сложившейся ситуации, технология извлечения сломанного болта может различаться по месту застревания последнего:

  1. Ниже плоскости основания – в данном случае сначала необходимо в образовавшуюся глубину вставить втулку и чтобы ее диаметр соответствовал отверстию. Затем нужно просверлить отверстие надлежащей глубины. Если застрявшей крепеж имеет большой диаметр, то сперва используются сверла малых размеров для постепенного рассверливания отверстия. Окончательным этапом станет вбивание стержня и установка втулки для извлечения крепежного элемента.
  2. Выше плоскости основания – в этой ситуации выполняются все те же действия, что и в предыдущей. Сначала направляется и устанавливается втулка, только потом просверливается отверстие для установки стержня, который и извлечет застрявший болт.
  3. На одном уровне с основанием – здесь придется обязательно использовать кернер, дабы правильно разметить центр будущего отверстия. Затем требуется просверлить отверстие по центру, установить экстрактор и выкрутить шпильку.

Полезные советы при работе с резьбовыми болтами

При выкручивании подобных сломанных крепежных элементов имеется возможность несколько упростить рабочий процесс:

  • Если разогреть застрявшее изделие, то его извлечение займет намного меньше времени;
  • Если резьба сорвана, то для выкрутки можно использовать шестигранный ключ;
  • Перед началом работ лучше обработать сломанную деталь каким-либо смазывающим веществом – растворителем, ацетоном или маслом;
  • Используя сверла с обратной резьбой очень легко вывернуть обломанный болт;
  • Использование керна и молотка может стать эффективным шагом. Керн устанавливается под углом в 45 градусов к обломанному болту и отбивается против часовой стрелки. Такую операцию требуется провести в минимум четырех сторонах, и тогда крепеж должен сместиться.

Преимущества использования экстракторов

Применение рассматриваемого типа устройств для извлечения намертво застрявших болтов, имеет несколько несомненных преимуществ:

  • Инструмент достаточно прост в работе: чтобы успешно с ним обращаться, особые знания и навыки не потребуются;
  • Наборы таких инструментов вполне доступны по цене, что говорит об их всеобщей популярности;
  • В набор входят большинство инструментов-экстракторов с самыми распространенными диаметрами и размерами;
  • Посредством данного инструмента возможно быстро выкрутить практически любой поврежденный крепеж, застрявший в автомобильном кузове, мебели или технике;
  • Если экстракторы произведены из качественной и прочной стали, то вероятность их поломки очень низка, а срок службы наоборот резко возрастает.

Конечно, далеко не каждый болт можно вынуть посредством экстрактора – ситуации бывают разными. Главное – это соблюдать правило, которое гласит, что материал застрявшего элемента должен быть обязательно мягче материала, из которого изготовлен извлекатель.

Трудности выбора

Сразу же стоит оговориться, что качество рассматриваемого оборудования является определяющим параметром, который должен влиять на выбор. Экстракторы не должны приобретаться случайно и без тщательного анализа всех их рабочих свойств. К характеристикам, определяющим качество экстрактора, относятся прочностные качества материала его изготовления. Сталь обязана быть очень твердой, однако не сильно хрупкой, в противном случае инструмент попросту сломается во время работы. Такими характеристиками обладают лишь несколько сортов стали от различных изготовителей, но по своему составу они более-менее максимально схожи между собой. К сожалению, некоторые компании-производители из азиатских стран изготавливают экстракторы практически из любых сколь-нибудь прочных видов стали. Действительно, такая продукция имеет более низкую стоимость, но ее приобретение не принесет особой пользы, а самим инструментом удастся воспользоваться лишь пару раз, потом он сломается. Поэтому, специалисты советуют покупать только те наборы, чей производитель не вызывает репутационных сомнений, одновременно обращая внимание на маркировку примененной в инструментах стали.

Смотрите также  ? Как выбрать строительный лом на 2021 год

Современные образцы экстракторов продаются как отдельно, так и в составе различных наборов. Профессионалы рекомендует иметь под рукой сразу же полный набор с различными по диаметру и размерам извлекателями, а также будет неплохо, если в комплекте будут поставляться дополнительные инструменты. Естественно, что стоимость качественного и полного комплекта может показаться довольно-таки высокой, но все расходы окупятся после первых же случаев использования.

Рейтинг лучших экстракторов для извлечения сломанных болтов на 2021 год

Бюджетный сегмент

3-ье место: «Эврика ER-86507»

Неплохой набор инструментов для извлечения сломанных болтов, состоящий из пяти предметов. Поддерживаются размеры от М3 до М18. Все составные элементы упакованы в компактный блистер, что облегчает их переноску и хранение. В процессе создания данного оборудования применялась стандартная закаленная сталь. Набором пользоваться очень легко,  с чем справится даже новичок. Изготовитель установил гарантию на свой товар в один год. Рекомендованная стоимость для розничных сетей – 285 рублей.

1637460546 153 9 16

Эврика ER-86507
Достоинства:
  • Небольшая масса;
  • Удобный блистер для хранения и переноски;
  • Прочная стальная основа.
Недостатки:
  • Малая вариативность типоразмеров.
2-ое место: «STAYER 4320»

Очень функциональный комплект от известного европейского бренда. В себя включает 5 предметов для работы по размерам М3 – М18. Все инструменты подлежат хранению в удобном пластиковом боксе. При производстве использовалась углеродистая сталь высокого качества, что придает данным приспособлениям необходимый уровень прочности. Присутствующих в комплекте размеров достаточно, чтобы справиться с большинством проблемных ситуаций. Рекомендованная стоимость для розничных сетей – 320 рублей.

1637460547 881 8 16

STAYER 4320
Достоинства:
  • Пять инструментов в комплекте;
  • Удобный для хранения и переноски пластиковый бокс;
  • Оборудование выполнено из прочной углеродистой стали.
Недостатки:
  • Не обнаружено.
1-ое место: «YATO YT-0590»

Все инструменты в данном наборе экстракторов имеют левую резьбу, что максимально упрощает извлечение обломанных болтов, позволяя быстро избавиться от неисправного крепежа. Набор может работать с внушительным списком типоразмеров от М3 до М25. Все приспособления произведены из качественной закаленной стали и подтвердили свою эффективность. Рекомендованная стоимость для розничных сетей – 380 рублей.

1637460547 591 7 14

YATO YT-0590
Достоинства:
  • Применен прочный материал изготовления;
  • Хорошая вариативность типоразмеров;
  • Адекватная стоимость.
Недостатки:
  • Не обнаружено.

Средний ценовой сегмент

3-ье место: «FORCE YF-1013 63005»

В данный комплект входит 5 приспособлений, которые произведены из прочной углеродистой стали. Благодаря качественному материалу, примененному в конструкции, экстракторы буквально за пару ударов входят в любой застрявший болт и успешно его выкручивают. На инструментах применена левая резьба. Для удобства хранения и переноски используется пластиковый футляр. Рекомендованная стоимость для розничных сетей – 680 рублей.

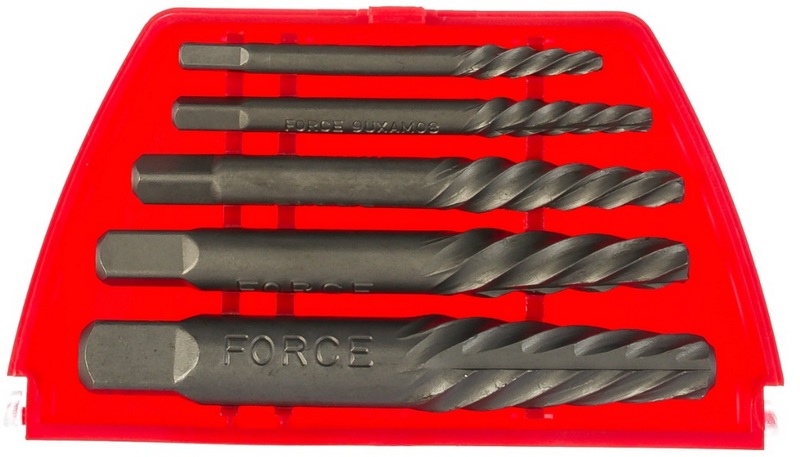

1637460547 46 6 18

FORCE YF-1013 63005
Достоинства:
  • Адекватная стоимость;
  • Качественный материал исполнения;
  • Левая резьба помогает быстро выкрутить застрявший крепеж.
Недостатки:
  • Не обнаружено.
2-ое место: «JTC 5601»

Набор экстракторов, 5 шт. JTC 5601 используется в случае, когда необходимо извлечь поврежденный крепеж, выполненный из твердого материала (болты, винты, патрубки и т.п.) без повреждения самих изделий и поверхности скрепленной конструкции. В комплекте предусмотрены 5 инструментов с различными диаметрами наконечников: 2.77 мм (7/64″), 3.57 мм (9/64″), 3.97 мм (5/32″), 6.35 мм (1/4″) и 7.54 мм (19/64″). Для удобства хранения и транспортировки набор поставляется в компактном пластиковом кейсе. Габаритные размеры — 90х55х15 мм. Рекомендованная стоимость для розничных сетей – 760 рублей.

1637460547 333 5 28

JTC 5601
Достоинства:
  • Отличное соотношение цены и качества;
  • Материал изготовления весьма прочен – хром молибден;
  • Сплав устойчив к проявлениям коррозии.
Недостатки:
  • В комплекте отсутствует гаечный ключ.
1-ое место: «Jonnesway AG010049»

Комплект экстракторов AG010049 Jonnesway применяется для извлечения вышедшего из строя и сломанного крепежа. Это могут быть болты, шпильки, гвозди, штифты и многое другое. В набор входят различные по размеру экстракторы, благодаря чему можно подобрать необходимый для конкретной работы размер инструмента. С помощью приспособлений достигается эффективное, и самое главное, быстрое удаление ненужного крепежа. Левосторонняя спираль обеспечивает надежный захват. Материал экстракторов — сталь, предназначенная специально для изготовления подобного инструмента. Размер посадочного квадрата экстракторов: №1 — 3 мм, №2 — 4 мм, №3 — 5 мм, №4 — 6 мм, №5 — 8 мм. Рекомендованная стоимость для розничных сетей – 1050 рублей.

Смотрите также  Топ лучших машинок для перманентного макияжа с учетом всех плюсов и минусов

1637460547 921 4 17

Jonnesway AG010049
Достоинства:
  • Крепкий материал изготовления;
  • Удобный кейс для хранения;
  • Известный бренд производителя.
Недостатки:
  • Не обнаружено.

Премиум-класс

3-ье место: «AIST 25 пр. 67310425 00-00005940»

Данный набор чрезвычайно многофункционален и позволяет извлекать не только застрявшие болты, но и шпильки. В составе присутствуют 25 предметов, поэтому, с полной уверенностью можно утверждать, что посредством данного набора возможно решить любую ситуацию с застрявшими болтами. Весь инструментарий произведен на базе прочного хром ванадия, что говорит о долгом сроке службы данного набора. Кейс для хранения предполагает наличие отдельных ячеек для каждого приспособления, и каждая ячейка подписана собственным размером. Рекомендованная стоимость для розничных сетей – 6400 рублей.

1637460547 455 3 16

AIST 25 пр. 67310425 00-00005940
Достоинства:
  • Сверх прочный материал изготовления;
  • Удобный кейс с пояснительными надписями;
  • Большое количество типоразмеров.
Недостатки:
  • Крайне высокая цена.
2-ое место: «Rennsteig RE-4719013»

Набор экстракторов для винтов Rennsteig RE-4719013 — комплект из 5 специализированных инструментов, используемый для удаления сломанных или старых крепежей из деталей без их повреждений. Разные размеры экстракторов позволяют выбрать нужный для выполнения работы. Металлический футляр облегчает переноску набора, также способствует удобству хранения инструментов. Инструменты из набора экстракторов для винтов Rennsteig RE-4719013 изготовлены из хромованадиевой стали (закаленной), что обеспечивает высокую степень прочности. Рекомендованная стоимость для розничных сетей – 6500 рублей.

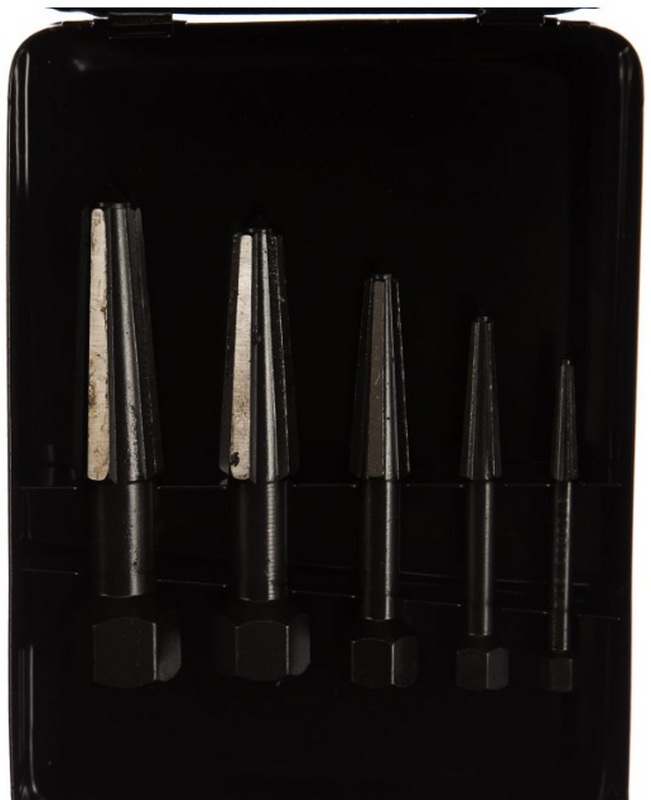

1637460548 292 2 13

Rennsteig RE-4719013
Достоинства:
  • Предназначен для профессионального применения;
  • В наборе 5 инструментов;
  • Полированные режущие кромки;
  • Работа без повреждений;
  • Шестигранная головка;
  • Две режущие кромки;
  • Способность сохранить извлекаемую дорогостоящую деталь;
  • Срок службы зависит от твердости ответного материала;
  • Подходит для правой и левой резьбы.
Недостатки:
  • Крайне высокая цена.
1-ое место: «ROCKFORCE RF-T5331»

Полностью профессиональный набор, содержащий в себе не только экстракторы, но и порядочное количество дополнительных инструментов. Комплект поддерживает работу с размерами от М3 до М18. Все приспособления произведены на базе углеродистой стали, что говорит об их прочности и долговечности. На инструментах применена двойная резьба – возможно выкручивание как в левую, так и в правую сторону. Рекомендованная стоимость для розничных сетей – 7300 рублей.

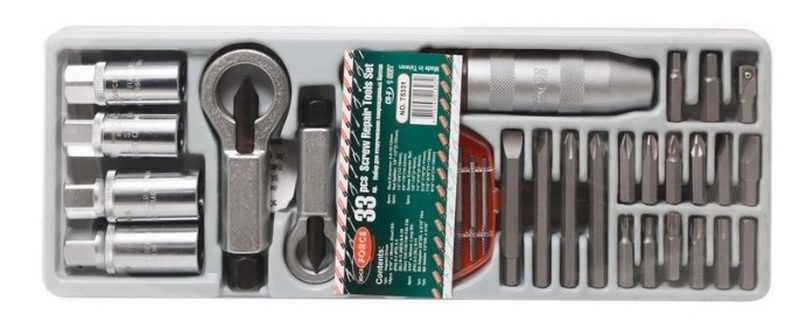

1637460548 168 1 16

ROCKFORCE RF-T5331
Достоинства:
  • Довольно-таки полный комплект самого необходимого инструмента;
  • Способность работать с двумя видами резьбы;
  • Прочный материал изготовления.
Недостатки:
  • Очень высокая цена.

Заключение

Забудьте о проблемах, связанных с извлечением крепежных элементов! Для этого нужно лишь заиметь в хозяйстве набор экстракторов, гайколомов и шпильковертов. Легко, быстро, без лишних усилий – теперь только так Вы будете работать с крепежом! Но для успешного выполнения работ мало знать только то, как пользоваться экстрактором или шпильковертом, нужно еще и правильно подобрать инструмент, исходя из особенностей крепежных соединений, с которыми приходится иметь дело чаще всего В итоге, стоит отметить, что правильно используя экстрактор, можно выполнить извлечение любых безнадежно сломанных болтов, шпилек и других крепежных деталей. К тому же, по стоимости одиночный инструмент или набор экстракторов вполне доступен для любого потребителя. Поэтому, сталкиваясь с частыми поломками болтов при работе с креплением различных конструкций, этот вид приспособлений станет незаменимым помощником.
