Топ-Обзор лучшие импульсные паяльники

Сегодня для пайки микросхем, проводов, а также деталей из пластика и металла обязательным условием является использование паяльника.

Для работы современного паяльника требуется электроэнергия, для чего его нужно подключить непосредственно к сети или к аккумулятору. В результате энергия преобразуется в тепло, что в итоге приводит к накаливанию жала. Под воздействием разогретого жала происходит расплавление припоя, необходимого для соединения элементов. После полного остывания детали окончательно фиксируются. Сегодня в специализированных магазинах можно приобрести много разновидностей паяльников, отличающихся между собой по способу разогрева и строению.

Что такое импульсный паяльник?

Импульсные паяльники появились во времена советского союза, до того, как были внедрены блоки питания широтно-импульсной модуляции (сокращённо ШИМ). Тогда это устройство называлось паяльником-пистолетом, оборудованным кнопкой, с помощью которой его включали и выключали. То есть подачу питания на элемент нагрева при необходимости можно было прервать.

Для подобных приспособлений характерно быстрое время разогрева жала, представляющего собой небольшой кусок проволоки, диаметр которой составляет 1-3 мм, изготавливаемой из стали или меди. По нему через токосъемники, фиксируемые с помощью винтов, от снижающего трансформатора течет переменный ток. Проволока такого диаметра подбирается из расчёта на быстрый нагрев (не больше 3 секунд) без скорого прогорания.

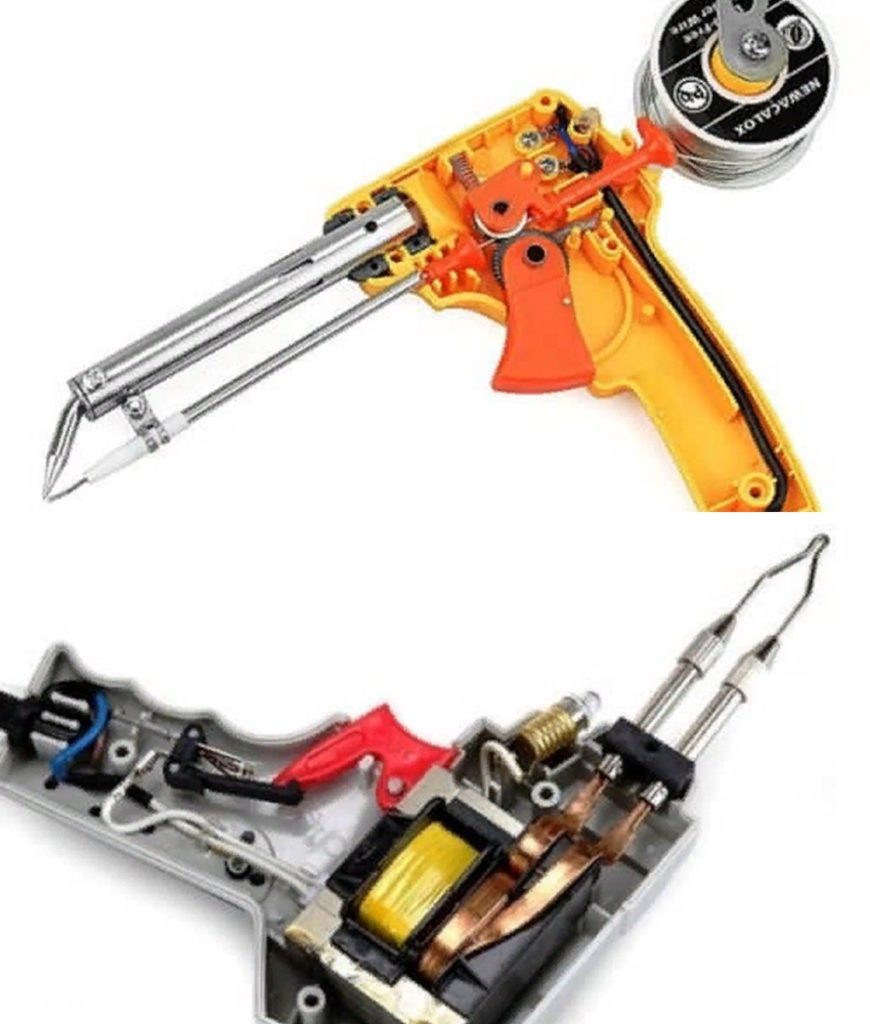

Как устроен импульсный паяльник?

Такое приспособление устроено достаточно просто и состоит из таких комплектующих:

• Рабочего жала, представляющего собой небольшую U-образную проволоку, чаще всего изготовленную из меди, с диаметром максимум 3 мм.
• Рабочей насадки, для крепления которой применяется специальный фиксатор с удобной ручкой из пластика.
• Источника питания – обязательной детали, требуемой для передачи электрического тока к жалу в форме импульса либо разряда. С её помощью происходит преобразования напряжения в 220 Вольт в низкочастотное, требуемое для соединения элементов.
• Самого корпуса в виде рукоятки пистолета, благодаря которому паяльник намного проще держать.
• Специальной кнопки на рукояти для включения устройства.

В некоторых моделях предусмотрена лампочка-индикатор, срабатывающая в тот момент, когда прибор нагревается до нужной температуры. Кроме того, отдельные виды оборудованы подсветкой на рабочем участке. Обязательный элемент паяльника – шнур с вилкой, благодаря которой устройство подключается к сети.

Разновидности паяльников импульсного типа:

В настоящее время на полках магазинов представлены подобные приборы нескольких видов. От особенностей модели чаще всего зависят способы использования инструмента и его характерные особенности. Среди основных отличий стоит отметить варианты подачи тепла, разновидности потребления электроэнергии, методы соединения деталей и т.д. Чаще всего в продаже встречаются следующие виды импульсных паяльников:

• с жалом из меди;
• с жалом из керамики;
• оборудованные приспособлением, регулирующим мощность, и без него.

Кроме того, существуют модели, отличающиеся по потреблению мощности, размеру, стилю и диаметру жала, имеющемуся дополнительному функционалу и т.д.

Достоинства этого прибора заключаются в:

• Эргономичности конструкции – инструмент весит не очень много и, несмотря на компактность, остается функциональным.
• Высокочастотных преобразователях напряжения и других современных материалах, входящих в состав устройства, благодаря которым его можно использовать при выполнении разных работ.
• Контроллеров, регулирующих мощность, благодаря чему можно соединять мелкие элементы и немного крупнее, подобрав соответствующие габариты.
• Форсированном разогреве, которым оборудованы современные модели, что способствует экономии времени при эксплуатации прибора.

Несмотря на многочисленные плюсы, импульсные паяльники обладают некоторыми недостатками, а именно:

• стоят достаточно дорого из-за сложного строения;
• ремонтировать такой инструмент довольно трудно;
• паять чувствительные микросхемы очень сложно из-за существующего риска повреждения, если в жале скапливается высокочастотное напряжение.

Типы импульсных устройств:

Зачастую модели отличаются между собой конструкцией рабочего элемента и некоторыми различиями в функциональности.

Современные импульсные паяльники, помимо устройства и функционала, отличаются по типу в зависимости от используемого материала при изготовлении наконечника:

1. Приборы с жалом из нихромового материала. Наконечник в таком устройстве представляет собой одиночную спираль, предназначенную для подачи электрического тока. Возможна подача постоянного или переменного тока, что обусловлено разновидностью трансформатора. В отдельных современных паяльниках предусмотрен встроенный температурный контроллер, препятствующий перегреву устройства.
2. Инструменты с жалом из керамики. Прибор такого типа самый безопасный и качественный, если его предполагается использовать в быту. Нагрев рабочего элемента происходит в считанные минуты, к тому же продолжительность его эксплуатации значительно дольше, если сравнивать с моделями, оборудованными наконечником из металла. К тому же такие устройства считаются универсальными.

Рейтинг лучших импульсных паяльников

Сегодня в специализированных магазинах подобные инструменты представлены в широком ассортименте. Ознакомимся с лучшими моделями, надёжными и простыми в эксплуатации.

Лучшие импульсные паяльники с керамическим жалом

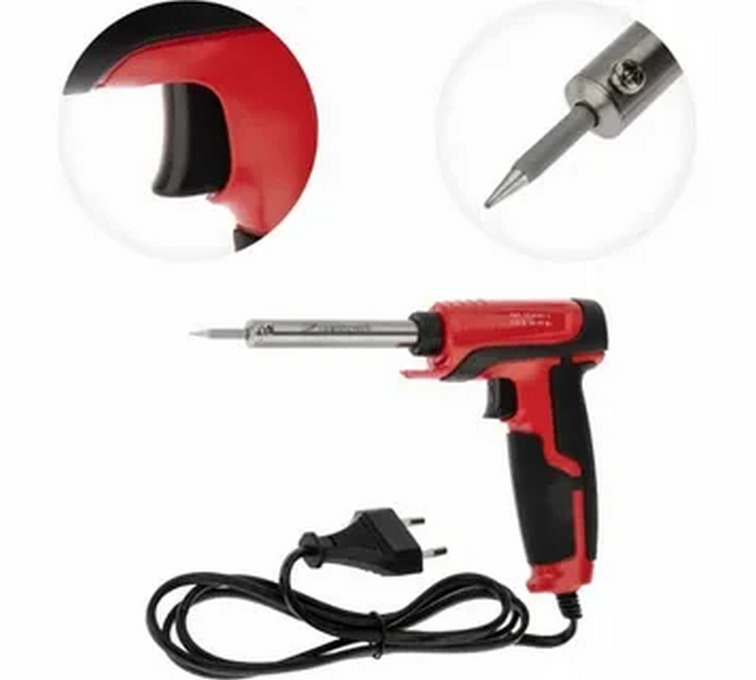

1. Профи ZD-722В

Предназначение данной модели заключается в ручном монтировании радиодеталей. С его помощью паяют электроэлементы в двух режимах мощности: 30 и 70 Вт.

Отличительной чертой этого устройства является возможность активации максимальной мощности и ускоренного разогрева, для чего необходимо зажать и удерживать курок. Благодаря этому мастер может приложить керамический нагреватель к тому участку, где надо припаять деталь, после чего осуществить запуск максимального рабочего режима, нажав специальную кнопку на рукояти.

В данной модели установлен керамический нагревательный элемент и индикатор включения, напоминающий по внешнему виду пистолет, с комфортной эргономичной пластиковой рукоятью, на которой имеются для большего удобства вставки из резины.

Достоинства:

• включение максимальной мощности и ускоренного разогрева в необходимый момент путем нажатия на специальную кнопку;
• эргономичная и удобная пластиковая рукоять со вставками из резины;
• позволяет паять мелкие элементы.

Недостатки:

• не обнаружены.

2. Proconnect HY-50G 12-0162-4

С помощью этого инструмента можно распаивать и соединять радиодетали. Он оборудован рукояткой из ударопрочного пластика в виде пистолета, оборудованной кнопкой в форме курка. При нажатии и удержании курка происходит повышение моментальное повышение мощности и ускорение разогрева наконечника. Чтобы было удобнее зрительно определять, находится ли изделие в рабочем состоянии, ручка оборудована специальным индикатором. К тому же этот паяльник очень экономично потребляет электричество.

Достоинства:

• комфортная рукоятка с мягким проводом;
• предназначен для соединения мелких элементов;
• экономное потребление электричества.

Недостатки:

• сменные наконечники в комплекте отсутствуют.

3. REXANT (два режима мощности 30 Вт и 70 Вт)

Данная модель предназначена для ручной пайки радиодетали. В этом приборе предусмотрено две рабочие мощности: 30 и 70 Вт. Для моментального включения максимальной мощности и ускоренного нагрева на ручке инструмента предусмотрена специальная кнопка. На удобной эргономичной формы рукоятке, для изготовления которой используется ударопрочный пластик, расположен индикатор, позволяющей определить, что прибор находится в рабочем состоянии.

Достоинства:

• экономично потребляет электроэнергию;
• можно быстро проводить распайку и демонтажные работы;
• предназначен для соединения мелких элементов.

Недостатки:

• не выявлены.

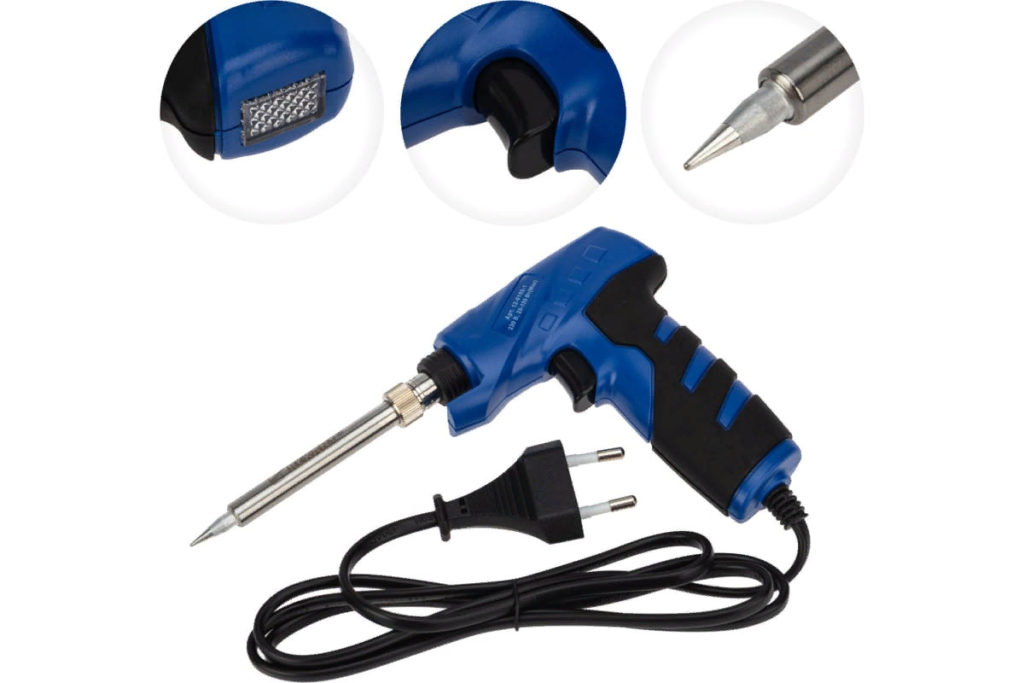

4. REXANT ZD-723N 12-0162-1

Это изделие позволяет вручную соединять радиодетали. При работе используются два режима мощности: 25 и 130 Вт. Для мгновенного включения максимальной мощности и быстрого разогрева нужно зажать и удерживать специальную кнопку на ручке, напоминающую по виду курок.

Достоинства:

• максимальный разогрев в течение 1 минуты;
• удобная рукоятка;
• возможность соединения теплоемких элементов благодаря наличию кнопки, при нажатии на которую мгновенно повышается мощность;
• оформление керамического жала в стальную гильзу, благодаря чему возможность его поломки минимальна.

Недостатки:

• в комплекте наконечник лишь одной формы;
• невозможность использования стандартных сменных жал из-за их несоответствия по диаметру.

Лучшие паяльники-пистолеты

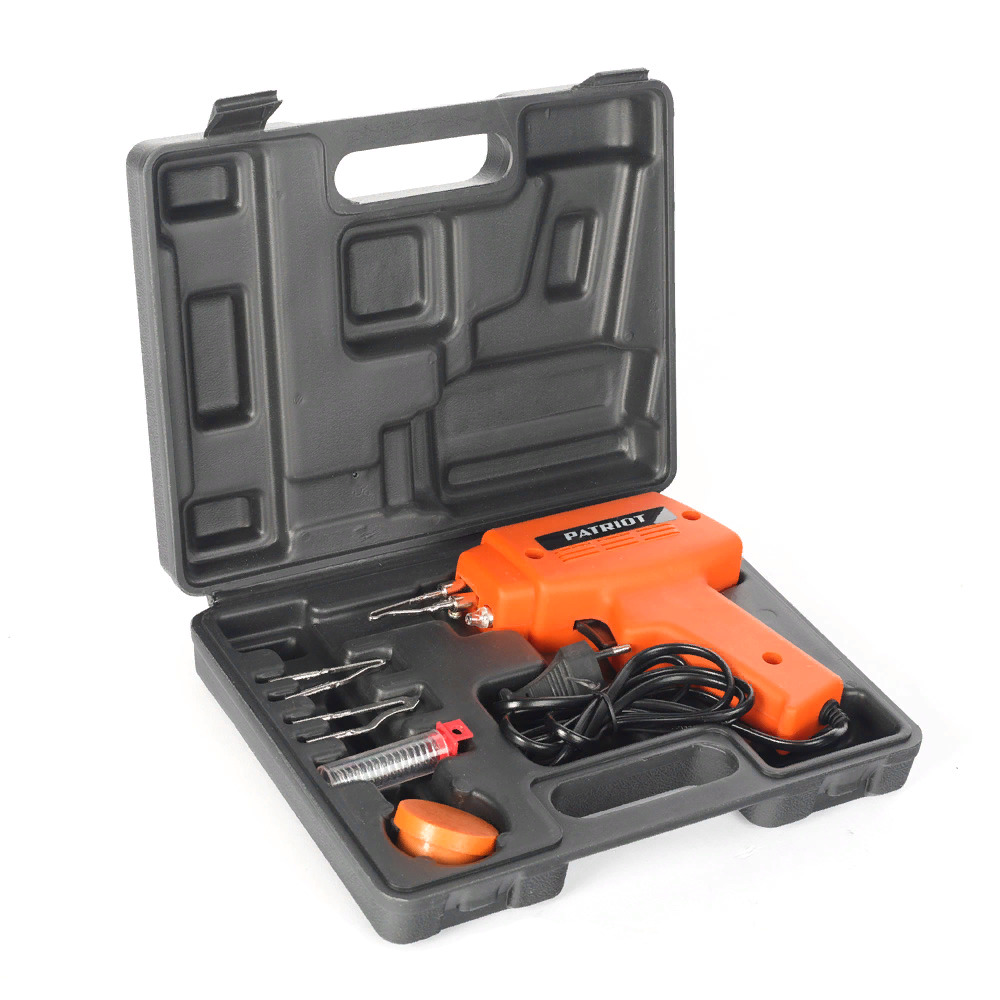

1. PATRIOT ST 501

Прекрасный электрический паяльник, при изготовлении которого воспользовались самыми передовыми технологиями, существующими к моменту выпуска. Жало нагревается очень быстро, буквально в течение 4 секунд, благодаря чему ускоряется работа по соединению деталей.

Достоинства:

• рабочая зона подсвечивается;
• наличие системы воздушного охлаждения;
• ускоренный разогрев жала;
• наличие в комплекте кейса.

Недостатки:

• весит довольно много;
• возможен сильный нагрев корпуса в области расположения трансформатора при продолжительной эксплуатации.

2. MAXMAN JST2901

Этот инструмент по свойствам очень напоминает импульсные паяльники времен советского союза. В расширенной версии JST2902 устройство укомплектовано кейсом с припоем, флюсом в небольшой ёмкости и сменными наконечниками.

По мнению некоторых мастеров жалом округлой формы не всегда удобно паять, однако с подобными минусами приходится столкнуться всем владельцам паяльников, в которых установлен понижающий трансформатор. Хотя дугообразный наконечник, входящий в комплект, отлично подходит для лужения проводов. К тому же в этом инструменте отсутствует инерционность разогрева, к тому же возможен быстрый прогрев крупных деталей из металла.

Достоинства:

• наличие высокой мощности разогрева;
• уровень максимальной рабочей температуры – 800 градусов;
• гнущийся, достаточно длинный провод;
• наличие подсветки, что позволяет пользоваться прибором в местах, куда не достаёт освещение;
• комфортное использование благодаря удобной рукоятке.

Недостатки:

• инструмент достаточно тяжелый, из-за чего долго держать его одной рукой не получится.

3. ЗУБР 55412-H4

Эта модель характеризуется достаточно высокой рабочей мощностью, составляющей 150 Вт. Жало разогревается до необходимой температуры за 6 секунд. При желании этим устройством можно воспользоваться как выжигателем по дереву.

Достоинства:

• наличие высокой мощности разогрева;
• сменные насадки, припой и баночка с флюсом в комплекте;
• паяльник продаётся вместе с удобным чемоданчиком из пластика;
• наличие подсветки;
• в комплекте идёт жало, позволяющее выжигать по древесине;
• производителем является надёжная российская компания.

Недостатки:

• высокая рабочая мощность при продолжительной эксплуатации может стать причиной плавления пластикового корпуса;
• прибор достаточно тяжёлый.

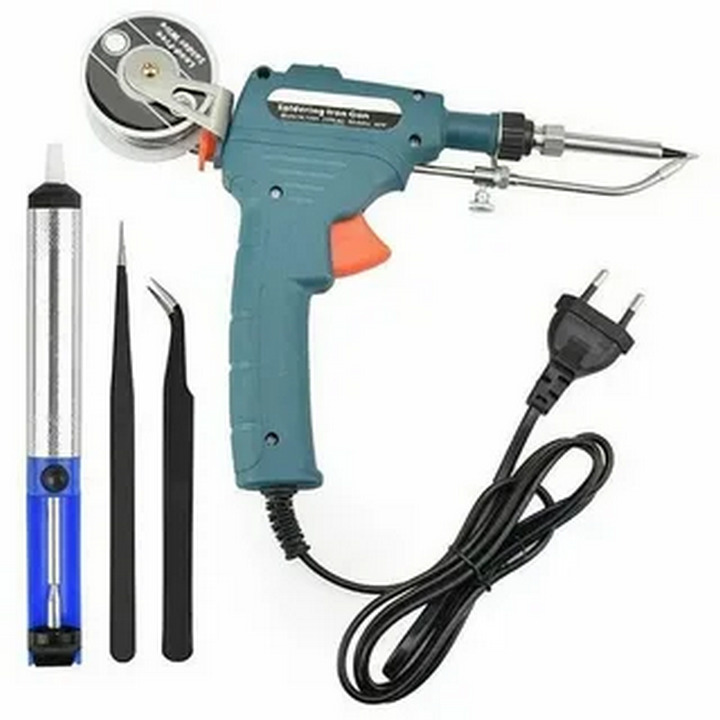

4. Newacalox SGY-005-EU

Данная модель пользуется популярностью в основном благодаря трубчатому поступлению припоя. Подобное устройство является очень редким в любительском инструменте. Наличие такого механизма позволяет отказаться от применения специальной катушки, чтобы подавать припой. Его подача осуществляется автоматически при нажатии на рычаг. Но данная модель не является импульсной, как было определено в начале обзора.

Достоинства:

• припой подается автоматически из встроенного механизма;
• жало из керамики;
• наличие в боковой части смотрового окошка, позволяющего чистить механизм, подающий припой;
• прост в эксплуатации;
• некоторые элементы (наконечник и сердечник) без труда могут быть заменены, если потребуется.

Недостатки:

• инструмент достаточно массивный по размерам;
• жало находится на большом расстоянии от рукоятки;
• существует риск запайки трубки, по которой подается припой.

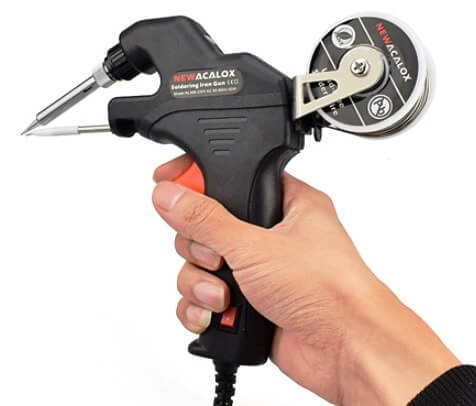

5. Newacalox NL586-B-EU

Этот импульсный паяльник-пистолет очень похож на описанный выше. Отличаются они только некоторыми техническими характеристиками, к тому же припой в данной модели подаётся сверху, а не снизу как в предыдущей.

Рабочая мощность в этом изделии достигает 50 Вт при максимальной рабочей температуре в 430 градусов. Разогрев жала составляет 2-4 минуты.

Достоинства:

• корпус оборудован индикатором питания;
• между рукояткой и жалом небольшое расстояние;
• довольно компактный размер прибора;
• мягкий кабель для подключения к электричеству, который можно сгибать.

Недостатки:

• припой подаётся сверху, из-за чего повышается вероятность перегрева и может запаяться трубка, подающая припой;
• отсутствует смотровое окошко сбоку, чтобы чистить механизм, подающий припой.

Как выбрать импульсный паяльник? рекомендации:

В настоящее время на полках специализированных магазинов представлено множество инструментов. Благодаря этому каждый покупатель сможет выбрать наиболее подходящую модель, учитывая собственные предпочтения. Однако при выборе изделия, чтобы не ошибиться и приобрести оптимальный вариант, стоит учитывать некоторые параметры:

1. Рабочая мощность. Этот показатель влияет на то, как быстро будет нагреваться жало. Для использования в быту лучше купить прибор с мощностью от 25 до 40 Вт.
2. Регулировка температуры. Непременно рекомендуется выяснить момент с регулированием температуры на нагревательном элементе. С этой целью устройство обычно оборудуется диммером, ручным переключателем либо встроенным блоком управления.
3. Характеристики наконечника (материал, из которого он изготовлен, длину и размер в диаметре). Качественное жало должно быть устойчивым к ржавчине, крепким и надёжным. Лучше отказаться от покупки паяльника, в котором вставлена очень хрупкая спираль.
4. Рукоятка должна быть удобной, а по весу каждый пользователь выбирает наиболее для себя подходящую модель лично.
5. Не лишним будет поинтересоваться предварительно репутацией фирмы-изготовителя, а также ознакомиться с отзывами людей, уже успевшими приобрести понравившееся изделие.

Прежде чем оплатить выбранный прибор, стоит обратить внимание на его внешний вид, все ли комплектующие на месте и находятся в рабочем состоянии.

Современные импульсные паяльники представлены в широком ассортименте, что позволяет каждому желающему приобрести наиболее подходящую модель в соответствии с собственными запросами. Прежде чем окончательно выбрать инструмент для эксплуатации в домашних условиях, стоит внимательно ознакомиться с его характеристиками. Если же возникли какие-то сомнения или вопросы, лучше обратиться за консультацией к сотруднику одного из специализированных магазинов.
