Рейтинг-обзор лучших коаксиальных дымоходов

Любое оборудование в системах отопления, работающее на природном газе или твердом топливе, нуждается в монтаже устройств отвода дыма либо отработанных газов. В загородных домах, где установлены обычные/конденсационные котлы печи или камины (открытые/закрытые), традиционно используют коаксиальный дымоход. Почти всегда подобное оборудование входит в комплект приобретаемого котла, что позволяет без особых проблем сразу смонтировать полностью законченную систему дымоотвода, которая будет работать эффективно. Однако, возможно купить дымоход отдельно (если требуется иная мощность), либо самостоятельно изготовить подобные элементы и они подойдут для любых котлов.

Дымоход коаксиальный – общие сведения и принцип действия

Рассматриваемое оборудование представляет собой конструкцию, которая состоит из пары труб, одна из которых имеет диаметр меньше другой и вставлена в нее. Проще говоря, дымоход имеет две оси, каждая их которых осуществляет собственные задачи во время функционирования системы. Стоит отметить, что между внешней и внутренней трубой всегда соблюдается зазор свободного пространства в несколько сантиметров. Чаще всего такие дымоходы используются вкупе с газовыми котлами.

Свою работу дымоход осуществляет по следующему принципу:

• Меньшая труба, установленная внутри, производит отвод отработанных газов (иных продуктов горения) посредством котлового патрубка;
• Большая наружная труба осуществляет приток свежего воздуха в камеру сгорания, насыщая ее пространство кислородом.

Во время прохождения уличного воздуха по внешнему каналу к камере сгорания, он прогревается из-за соприкосновения с разгоряченными стенками внутренней трубы. Такой процесс позволяет снизить энергопотери тепла в котле при прогреве новой порции воздуха, одновременно уменьшая расход твердого топлива/природного газа. Далее, воздушные массы производят охлаждение внутренней малой трубы, тем самым защищая все элементы конструкции от чрезмерного нагрева.

Достоинства и недостатки коаксиальных систем дымоотвода

К их несомненным преимуществам возможно отнести следующие характеристики:

• Небольшие габариты, благодаря которым установка оборудования значительно упрощается (а именно – для монтажа трубы отводной нужно всего лишь просверлить небольшое отверстие в стене);
• Общая безопасность системы достигается за счет принудительного отвода отработанных газов, а также через одновременный воздухозабор кислорода с улицы, поэтому его количество в помещении с котлом никогда не уменьшается;
• Универсальность использования, которая означает, что подобными дымоходами возможно оборудовать не только частные дома, но и обычные городские квартиры (при том, что отсутствует необходимость в создании отдельных котельных помещений);
• Повышение котельного КПД ввиду того, что используемый воздух достигает топки уже в нагретом состоянии, ибо успел соприкоснуться с разогретыми стенками внутренней трубки конструкции, по которой дополнительно еще и отводятся отработанные разгоряченные газы;
• Размещение короткого дымохода в горизонтальном положении позволяет не прокладывать длинных отводных магистралей, кои бы изобиловали изгибами, отверстиями и различными фиксаторами, для чего пришлось бы подвергать изменениям крыши и перекрытия.

Однако, и недостатки у описываемого оборудования также имеются:

• В целом, полный комплект обогревательного оборудования, которое работает с такими дымоходами, стоит далеко не дешево;
• В воздухопроводном канале может образовываться конденсат, что грозит сильным обледенением в морозный период, а это происходит вследствие близкого расположения горячих и холодных элементов дымохода;
• Существует также опасность промерзания внутренних элементов устройства при слишком низких внешних температурах, причиной тому является небольшие габариты дымохода.

Все же, все упомянутые плюсы и минусы коаксиальных труб говорят о том, что нагреватели, использующие их в своей работе, значительно эффективнее  своих классических аналогов. По этой причине они и стали качественным решением обогрева тех жилых помещений, для которых невозможно устроить обычный дымоход, выведенный через крышу. Отсюда ясно, что достоинства коаксиальных систем реально превосходят их недостатки, тем более, большую их часть удается компенсировать. Например, образование конденсата можно предотвратить, попросту утеплив трубу, а для жидкости предусмотреть отдельный отводной канал. Проблему же промерзания внутренних элементов в теплогенераторе возможно решить, установив в конструкцию коаксиальный дымоход с защитными задвижками, вкупе с котлом, имеющим опцию контроля за сменой температуры воздуха снаружи. Когда будут достигаться критические температурные значения, задвижки будут закрываться автоматически.

Современные виды труб

Сегодня для коаксиальных дымоходов (двухканальных) трубы изготавливаются из пластика или из металла. Любой из этих материалов имеет собственные преимущества и недостатки:

1. Пластиковые модели предпочтительнее применять в конденсационных температурных котлах. Они выполняются из особого термоустойчивого пластика и могут выдержать температуру в рамках до +205 градусов по Цельсию. Они считаются более доступными в ценовом плане, не особо сложны в монтаже, благодаря своему небольшому весу. Основным их недостатком возможно назвать непродолжительный срок службы, а также имеющиеся ограничения по сфере режима температуры для котла, плюс относительную уязвимость со стороны агрессивных элементов, присутствующих в отработанных газах.
2. Металлические модели выполняются из алюминия или нержавеющей стали, отличаются длительным эксплуатационным периодом (около 30 лет), характеризуются устойчивостью к химическим веществам. Они могут выдерживать температуру до +550 по Цельсию. Однако, они крайне подвержены образованию внутреннего конденсата, поэтому их утепление ватой из базальта или иным теплоизоляционным материалом является твердой необходимостью.

Требования к установке и непосредственный процесс монтажа

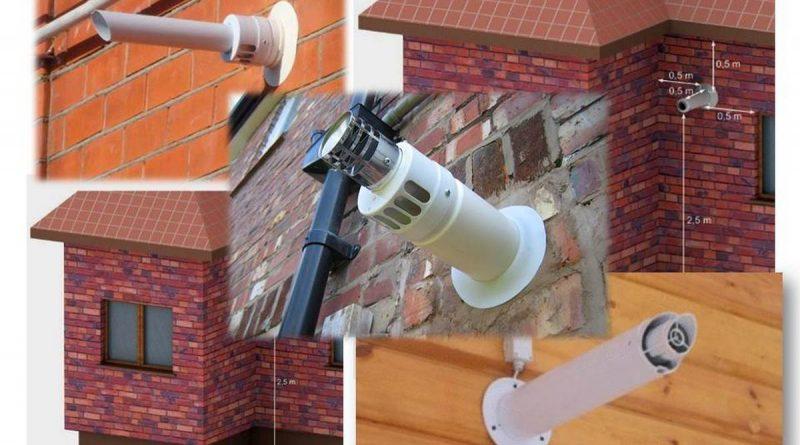

Эксплуатация и установка коаксиальных дымоходов регламентируется двумя нормативными документами, а именно: Строительными нормами и правилами №2.04.08 от 1987 года и №2.04.05 от 1991 года, в которых указаны методы установки, нормы безопасного пользования, а также виды совместимого котельного оборудования. При монтаже большую роль играют тип стенового материала, планировка, площадь отапливаемого помещения. К основным условиям, которые предъявляются к установке, можно отнести:

• При устройстве оголовка дымохода на фасаде строения его размещение должно быть не менее, чем на 2 метра выше уровня земли;
• Для деревянных стен выходное отверстие должно быть в диаметре на 5 сантиметров больше, чем сама конструкция, а для кирпичной кладки этот показатель составляет один сантиметр;
• В помещении труба должна располагаться минимум на расстоянии полутора метров от дверных и оконных проемов;
• Если труба проходит под окнами, то расстояния между ними должно быть не менее одного метра;
• Зазор между деревянной стеной и трубой устанавливается минимум в 5 сантиметров;
• Уличные постройки, расстояния до соседних домов должны находиться минимум в пяти метрах от выведенной трубы;
• Врезать коаксиальный дымоход для газового котла в стандартный котел – не допускается;
• Выступ оголовка дымоотводной конструкции над стеной строения должен быть не менее 30 сантиметров;
• При прокладке горизонтальной трубы сквозь смежное нежилое помещение – длина получившейся магистрали не должна быть более 5 метров (возникает риск задымления).

Всего возможно подключить коаксиальный дымоотвод двумя способами – вертикальным и горизонтальным. Первый подойдет тем, кому невозможно вывести трубу через стену наружу или само котельное оборудование не обладает принудительной вентиляцией. Особенностью второго способа является то, что максимальная длина трубы для него не должна превышать 5 метров (однако, в зависимости от конструкции, этот показатель может быть как уменьшен, так и увеличен – эта особенность прописывается производителем в сопроводительных документах). Кроме того, для горизонтального расположения необходимо соблюсти уклон в один сантиметр на каждый метр длины трубы.

До начала процесса монтажа нужно грамотно выбрать место, ибо ставить котел и дымоход придется одновременно. Также, нужно подготовить весь соответствующий инструментарий, дабы поиск нужного строительного предмета не отнимал много времени. Сам процесс происходит по следующим шагам: перво-наперво в стене просверливается отверстие с диаметром, который чуть превосходит наружную трубу. Далее труба заводится в проделанное отверстие и присоединяется через хомут (тройник) к котлу. При этом нужно соблюдать величину углов, дабы у конденсата была возможность стекать в отстойник, не попадая на корпус котла или стены. Щель про меж трубы и стены можно замуровать обычной строительной пеной (согласно обычной инструкции, объем не расширенной строительной пены должен быть примерно на две трети меньше всего пространства, которое необходимо заделать). На стыках также возможно установить особые накладки, с целью повышения их эстетического внешнего вида, при этом выходное отверстие также можно закрыть насадкой.

Если особенности оборудуемого помещения допускают вывод трубы только на крышу через потолочные перекрытия, то нужно обязательно применять патрубки-теплоизоляторы из негорючих материалов. Конечно, коаксиальные трубы по умолчанию считаются безопасными, но дополнительная перестраховка не помешает. Тестовый старт всей системы лучше произвести сразу (не ожидая наступления холодов и отопительного сезона) – так будет проще исправить все возможные дефекты, коих нельзя обнаружить при простом визуальном осмотре.

Типичные ошибки монтажа

К таковым можно отнести:

• Неверные расчеты допустимой трубной длины – чем меньше канал, по которому проходят дымовые газы, тем меньше они остывают и лучше на выходе прогревают входящий воздух. Если же труба слишком длинная, то риск образования большого количества конденсата (особенно в морозные дни) повышается в разы. Одновременно, на стенках образуется наледь, которая очень скоро превращается в крупные сосульки на оголовке. Все это уменьшит тягу, понизит эффективность работы самого котла, позволит проникнуть угарному газу в отапливаемое помещение, если вдруг произойдет полная закупорка выходного канала.
• Недостаточный наклон трубы, размещенной в горизонтальном положении – опять же, в данном случае возникает риск образования конденсата, который потом превратится в наледь на оголовке.
• Отсутствие сборника для конденсата – если дымоход, проходящий сквозь стену окажется коротким, то проходящие дымовые газы не смогут остыть настолько, чтобы возник конденсат. Если же наоборот, труба длинная, то к ней в обязательном порядке надо приспособить тройник со влагосборником, иначе вода будет попадать в камеру горения котла, тем самым понижая его КПД.
• Нарушение норм пожарной безопасности при установке трубы через деревянные конструкции – оголовок в данном случае должен быть удален от деревянных поверхностей минимум на 60 сантиметров, дабы не вызывать их перегрев.
• Отсутствие диафрагмы ветрозащиты и антиобледенителя – все это также приведет к снижению КПД всей системы в целом.

Трудности выбора

Ввиду того, что одним из главных недостатков коаксиальных систем дымоотвода является их повышенная подверженность промерзанию, то грамотный подбор материала изготовления и диаметра трубы будут играть большую роль. В принципе, изготовить дымоход можно и самостоятельно, но вот обеспечить такой конструкции надлежащую жесткость без специального инструментария будет затруднительно. Отсюда ясно, что лучше положиться на заводского производителя. Тем более, рассматриваемое оборудование имеет гарантийный срок.

Однако, чтобы совершить правильный выбор устройства, будет необходимо произвести специализированные расчеты – такую работу лучше поручить соответствующим специалистам. Для принятия решения потребуются следующие вводные данные:

• Мощность основного топливного аппарата (котла);
• Тип используемого топлива;
• Максимально низкий температурный порог на улице в отопительный сезон;
• Толщина стены;
• Надежность теплоизолирующей системы в помещении, где установлен котел.

Что касается брендов-производителей, то российские фирмы представлены в нем очень слабо (например, ОАО «УДТК»), а вот качественные европейские бренды занимают почти весь сегмент. К таковым можно отнести:

• Vaillant;
• Protherm;
• Viessmann;
• Baxi;
• Ferroli;
• Ariston.

Все указанные компании сертифицировали свою продукцию на территории России.

Ветрозащита и борьба с обледенением

Обледенение является актуальной проблемой для рассматриваемых устройств и представляет собой довольно-таки досадное побочное проявление, кое присуще всем коаксиальным дымоходам. Обнаружить присутствие наледи можно по следующим признакам.

1. Котел после начала работы очень быстро потухает;
2. На мониторе котельного оборудования появляется сообщение об ошибке «Отрыв пламени»;
3. Конденсат начинает проявляться на воздуховоде.

Решить данную проблему допускается несколькими способами, самый простой из которых состоит в банальном повышении мощности на отопительном аппарате. Также, возможно осуществлять забор воздуха в помещении посредством установки особой заглушки для приточного патрубка. Еще один способ заключается в понижении котельной дельты, т.е. в отопительный период требуется использовать оборудование только в высоких и средних температурах, а при низких температурах использование прекратить.

Ветрозащита применяется для того, чтобы не допустить задувание котла и предотвращения возникновения обратной тяги. Если не предусмотреть защиту от сквозняка и ветра, то риск проникновения угарного газа в обогреваемое помещение возрастет в разы. Избежать данной ситуации рекомендуется следующим образом:

• Посредством установки ветрозащитной диафрагмы;
• Через надлежащее расположение трубы рядом с оконными и дверными проемами;
• Грамотно рассчитав расстояние до ближайшей постройки от дымохода (минимум 1,5 метра, ибо в противном случае дым будет возвращаться обратно).

ВАЖНО! На территориях, где перманентно присутствуют устойчивые и сильные ветра, монтаж защиты от ветра из рекомендованных мер переходит в обязательные.

Рейтинг лучших коаксиальных дымоходов на 2022 год

Бюджетный сегмент

Упрощенный и стандартный вариант, изготовленный из пластика с применением алюминия для некоторых элементов. Характеризуется надежной защитой от обледенения, полным и качественным противостоянием коррозийным проявлениям. Внешнее колено и наружный воздуховод выполнены из пластика, а внутреннее колено – из алюминия по методу литья. Примененный алюминиевый сплав по своей толщине составляет один миллиметр. Внутренняя часть произведена по бесшовной технологии способом экструзии, что означает полную герметичность и наличие антикоррозийных свойств.  Цвет всей конструкции – белый. Рекомендованная стоимость для розничных сетей – 1800 рублей.

• Наличие герметичных и антикоррозийных свойств;
• Небольшие габариты;
• Противоледная защита.

• Возможно преждевременное разрушение пластиковых частей при резком перепаде температур.

Данная модель совместима с котельным оборудованием фирмы Ariston. В комплект входят все необходимые для монтажа элементы, вплоть до креплений. Корпус выполнен из достаточно надежного пластика. Монтаж оборудования очень прост. Прибор отличается качеством исполнения, адекватной стоимостью и достаточной прочностью. Может использоваться и при очень низких температурах. Успешная борьба с конденсатом потребует присоединения дополнительного отвода. Рекомендованная стоимость для розничных сетей – 2099 рублей.

• Качественный пластик корпуса;
• Работа в широком температурном диапазоне;
• Адекватная цена.

• Совместимость только с тепловым оборудованием «Аристон».

Корпус данного устройства изготовлен по методу литья цельного алюминия под давлением, а материал внутреннего газохода представлен алюминиевым сплавом, толщина которого составляет один миллиметр. Во внутреннем газоходе также применена бесшовная технология, что говорит об устойчивости к проявлениям коррозии и абсолютной герметичности конструкции. Наружный же воздуховод произведен из оцинкованной стали с толщиной в полмиллиметра. Корпус выкрашен специальной глянцевой полиэфирной краской, которая чрезвычайно устойчива к ультрафиолету. Рекомендованная стоимость для розничных сетей – 2250 рублей.

• Устойчивость к ультрафиолету;
• Использование в конструкции бесшовных технологий;
• Применение качественных металлических материалов в производстве;
• Подходит для большинства популярных котлов.

• Не обнаружено.

Средний ценовой сегмент

Этот комплект произведен в Китае, но это не значит, что его качество оставляет желать лучшего. В наборе присутствуют все необходимые комплектующие, сам прибор изготовлен из термостойкого пластика. Отличается достаточно большим весом в три килограмма, что содействует прочности всей конструкции и ее устойчивости при окончательном монтаже. Может работать с большинством современных котлов, за исключением двух фирм – Immergas и  Navien. Рекомендованная стоимость для розничных сетей – 2300 рублей.

• Достаточно полный набор комплектующих;
• Термостойкий пластик корпуса;
• Адекватная цена.

• Подходит не ко всякому котлу.

В этой модели производитель пожелал оправдаться за несовместимость предыдущей модели с оборудованием некоторых фирм и выпустил специальный дымоход для котлов  Navien 60/75 и Immergas 120. В наборе установлена система борьбы с обледенением, которая базируется на противоледном наконечнике. Конструкция может быть повернута на 90 градусов, а использование силиконовых накладок обеспечит нужный уровень герметичности. Любые стыки можно замаскировать с помощью декоративных насадок. Рекомендованная стоимость для розничных сетей – 2350 рублей.

• Специализированная модель;
• Наличие наконечника «АНТИЛЕД»;
• Оснащенность декоративными накладками.

• Не обнаружено.

Этот образец разработан по технологии обратной совместимости, т.е. может подходить как для старых моделей газовых котлов, так и для новых. В частности, он совместим с Bugatti, Navien, Wolf, Bosch, Proterm, Buderus. В набор входят (помимо непосредственных функциональных частей) две силиконовых накладки, декоративная насадка, наконечник «Антилед». Модель способна работать с настенными вариациями котлов. Рекомендованная стоимость для розничных сетей – 2700 рублей.

• Приемлемая цена;
• Широкая область использованная (совместимость со множеством моделей котлов);
• Итальянское качество производства.

• Требуется установка специалистом (в зависимости от модели котла).

Премиум-класс

Этот дымоход обладает сравнительно небольшим весом в 2,5 килограмма и оба его колена произведены из алюминия методом литья под давлением. Толщина упрочненных стенок составляет 2 миллиметра. Внешняя часть выполнена из цельного алюминия, а внутренняя – из алюминиевого сплава с присадкой антикоррозийных компонентов. Корпус сварен по бесшовной технологии, что увеличивает показатели герметичности. Покраска осуществлена посредством глянцевой полиэфирной краски белого цвета, обладает защитой от ультрафиолета. Рекомендованная стоимость для розничных сетей – 3600 рублей.

• Имеется весь комплекс защитных свойств;
• Применение полиэфирной краски;
• Толстые стенки корпуса.

• Не обнаружено.

Это оборудование славится своим германским качеством производства и может применяться с большинством моделей котельного обогрева. Ориентировано на использование в городских квартирах, нежели в загородных домах. Об этом говорят совсем небольшие габариты, но в то же время образец обладает потрясающим запасом прочности и долговечности. В набор входят: декоративные манжеты, труба на 74 сантиметра, хомут и отвод на 90 градусов. Весь комплекс защитных свойств – в наличии. Рекомендованная стоимость для розничных сетей – 3990 рублей.

• Хорошая комплектация;
• Прочность корпуса при небольших габаритах;
• Широкая сфера использования;
• Ориентированность на городские квартиры.

• Высокая цена.

Благодаря наличию множества переходников и насадок, поставляющихся в комплекте с данным оборудованием, оно точно совместимо с любым котлом, произведенным на территории Европы, а также с некоторыми азиатскими модификациями (всего охвачено более 70 фирм-производителей). Корпус изготовлен по высшему стандарту из алюминия (с применением бесшовных технологий), а сплав изготовления внутренних частей имеет антикоррозийные присадки. Внешняя сторона окрашена белым полиэфиром, что придает дополнительную защиту от выгорания на солнце. Рекомендованная стоимость для розничных сетей – 4200 рублей.

• Совместимость со всеми европейскими производителями;
• Надежная конструкция;
• УФ-защита.

• Очень высокая цена.

Заключение

Дымоходы коаксиальных типов являются относительно новым решением в области сегодняшнего отопительного оборудования. Специалисты отмечают значительное сокращение габаритов котельной конструкции, вследствие того, что воздух внутри помещения не используется. Рассматриваемое оборудование обладает компактными размерами, большинство моделей выполнены с учетом европейского качества, что сделало их достойными конкурентами традиционным моделям. Отдельно стоит упомянуть, что материалы их производства могут успешно противостоять химически агрессивным веществам, что говорит об их длительном сроке жизни. Положительные моменты перечислять можно долго, но основа их популярности заключается в высокой производительности, экологичности и простом монтаже.
