Обзор-выбор лучших вибротрамбовок

На сегодняшний день получить качественную ровную дорожную поверхность можно разными методами. Самый простой и менее затратный способ доступен с помощью вибротрамбовки, которая бывает нескольких видов. Следует их подробно рассмотреть и ознакомиться с актуальными вариантами от лучших производителей.

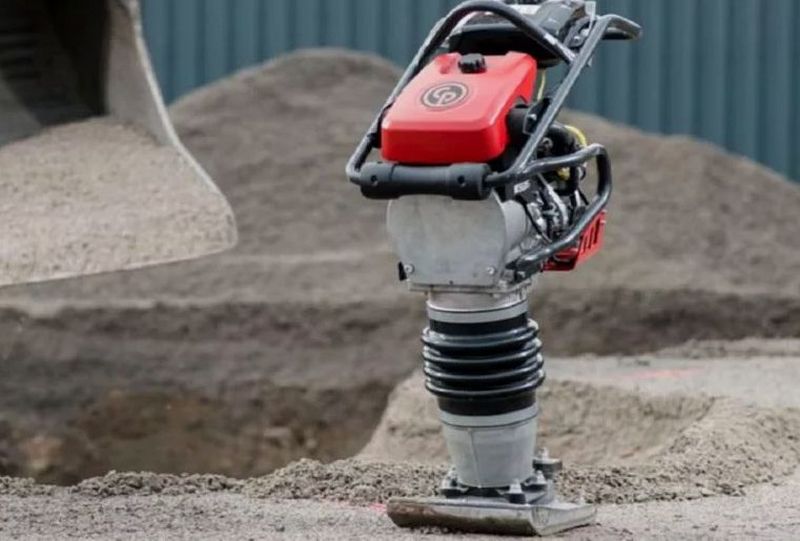

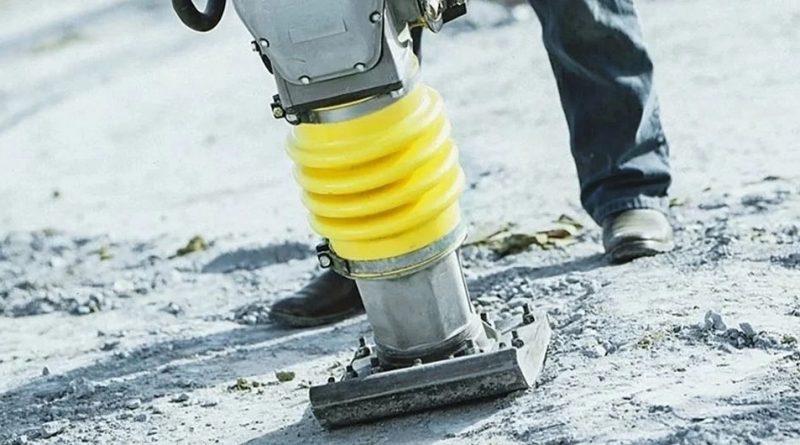

Что это и где применяется

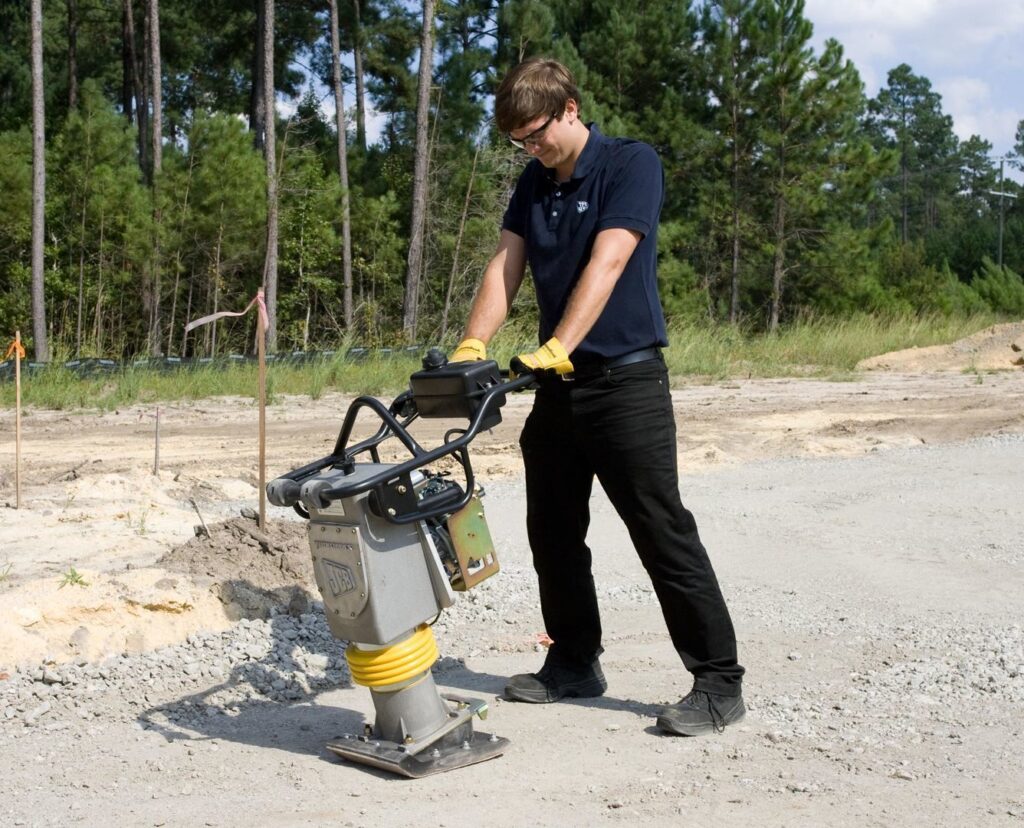

Это ручное строительное оборудование используется для уплотнения различных видов грунтов и сыпучих материалов. Находит применение в следующих областях:

• закладка пешеходных дорожек — уплотнение грунта перед настилом пешеходных дорожек;

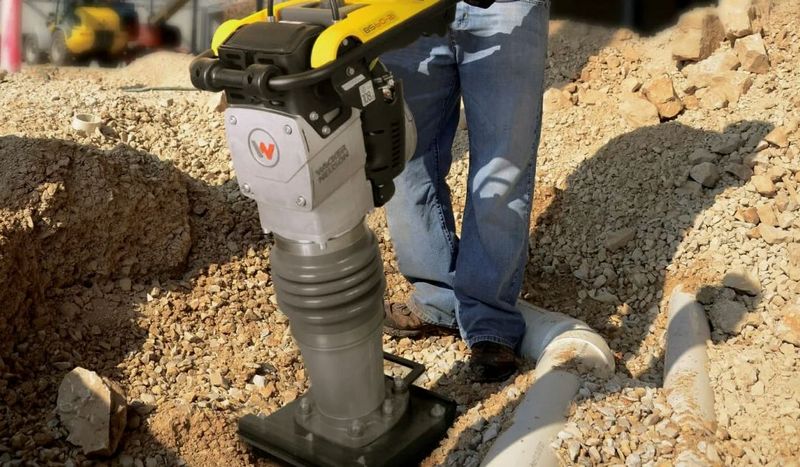

• помощь в прокладывании труб;
• утрамбовка подушки под заливку фундамента, при строительстве которого важно обеспечить равномерное уплотнение поверхности;
• мероприятия по уплотнению вокруг свай и опорных столбиков;
• при ремонте ям на дорогах или других поверхностях будет проще выровнять грунт;
• эти изделия пользуются спросом при строительстве автотрасс, водоотводных каналов и других инженерных сооружений.

Работа на склонах

Здесь надо придерживаться определенных правил:

1. Если обеспечить стабильные рабочие условия, то прибор справиться с материалом на склонах или террасах.
2. Перекошенная поверхность должна уплотняться в прямом направлении, а не зигзагообразно или по дуге – особенно при движении вверх или вниз.
3. Оператор должен проявлять осторожность – всегда находиться выше работающего устройства, которое может случайным образом (или по неосторожности) вырваться из рук. Если находиться ниже, тогда велик риск получить травму.
4. На влажном склоне, как известно, сцепление значительно ухудшается, поэтому лучше подождать пока земля хотя бы немного подсохнет.

Условия для применения и меры предосторожности

Эти правила позволят увеличить ресурс техники:

• рабочая площадь не должна быть более 10 кв.м.;
• не рекомендуется использовать песок, щебень и грунт – виброноги не подходят для работы, например, с плиточными покрытиями;
• высокая влажность может стать причиной повреждения оборудования и снижения его долговечности, поэтому в таких условиях лучше использовать виброплиту.

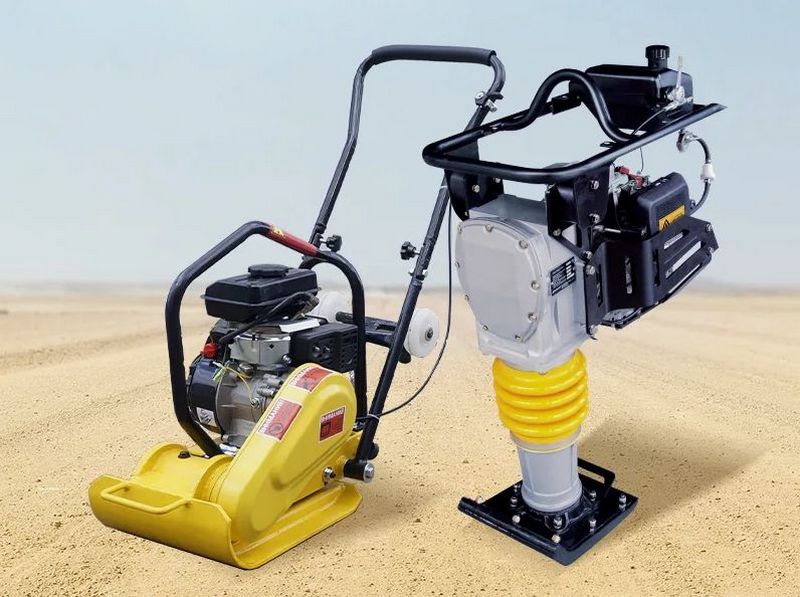

Отличия от виброплиты

Это два разных инструмента, хотя оба они используются для уплотнения грунта, но обладают разными особенностями.

Ниже приведены отличительные свойства вибротрамбовки.

Применение: прежде всего для трамбовки вязких материалов, таких как глина или суглинок, при ремонте велосипедных дорожек, бордюров, тротуаров, а также для обработки угловых и линейных участков. Размеры: компактная, с шириной башмака меньше, чем у виброплиты. Позволяет работать в узких местах. Вес – от 60 до 70 кг.

Отличительные свойства виброплиты:

Можно убедиться, что это более мощное приспособление:

• подходит для трамбования сыпучих и несвязных строительных материалов. Используется на больших площадях;
• обладает большей рабочей поверхностью, которая может варьироваться от 500х360 до 890х670 мм.;
• вес от 60 до 350 кг. в зависимости от модификации;

Исходя из вышесказанного, выбор между представленным оборудованием зависит от конкретной задачи и типа грунта.

Навесная или ручная

Эта многофункциональная вибрационная машина применяется в строительной сфере двумя способами. Все зависит от типа вибротрамбовки:

Ручной один из самых востребованных вариантов. Вибронога востребована там, где крупногабаритная автотехника не может подойти из-за ограниченности свободного пространства. Он эффективен при укладке трубопроводов, велодорожек, бордюров и других узких участков. Очень компактный и имеет небольшую уплотняющую подошву (50-60 кв.см.). Управляется напрямую, а продолжительность работы зависит от физической выносливости оператора.

Навесной это специфическое изделие не для всех. Удобен в использовании, т.к. можно работать под любым углом наклона — даже в узких или труднодоступных местах. Крупнее по размерам, но зато имеет большую рабочую поверхность. Устанавливаются на базовую машину — экскаватор или погрузчик, затем приводится в действие с помощью ручки базовой машины.

В рейтинге уделено внимание первому варианту, который является более доступным и распространенным.

У рассматриваемого инвентаря хватает сильных и слабых сторон.

• высокая эффективность;
• мобильность, компактность, легкость;
• улучшение плотности грунта и материалов;
• применение в труднодоступных местах;
• использование внутри помещений – прежде всего это касается электрических моделей;
• возможность работы в неблагоприятных условиях;
• легко научиться даже людям с небольшим опытом.

• вибрация может быть утомительной для оператора;
• большая мощность может вызвать вибрационные повреждения рук.

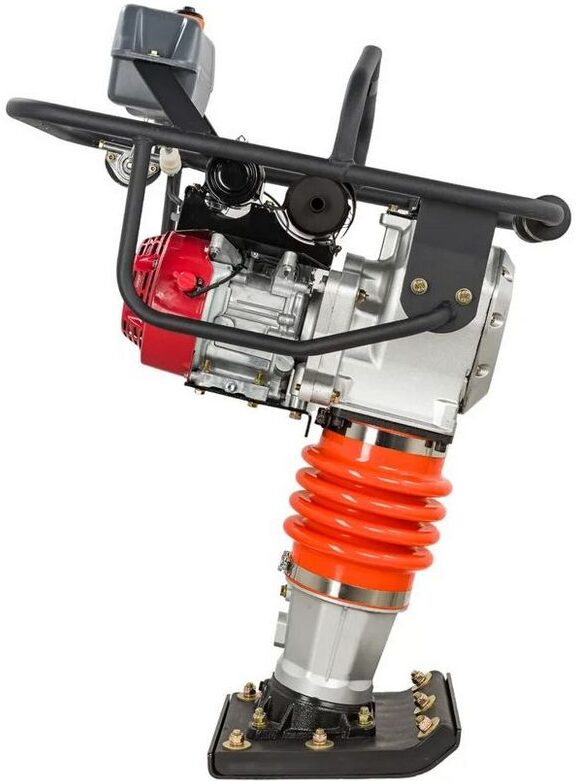

Составные части

Надо понять, что из себя она представляет в конструктивном отношении.

• двигатель — приводит в действие рабочие механизмы вибротрамбовки;
• редуктор — передает крутящий момент на ударный механизм;
• вибромеханизм — включает в себя возвратно-поступательный движущийся поршень, который создает вибрации;
• уплотняющая подошва – располагается внизу машины и оказывает воздействие на уплотняемый материал;
• рама — защищает двигатель и укрепляет механизм ручного управления;
• рукоятка — позволяет оператору перемещать машину.

Как функционирует этот прибор должен знать каждый, кто с ним имеет дело.

• вибротрамбовка преобразует вращение двигателя в возвратно-поступательное движение рабочего поршня вибрационного механизма;
• крутящий момент от вращающегося коленчатого вала двигателя передается через редуктор к вибрационному блоку, жестко закрепленному на трамбующей подошве;
• эксцентрик (дебаланс) на валу создает вибрации, которые передаются на обрабатываемый участок.

Разновидности

Вот основные виды:

Электрические

Их характерные особенности вопросов не вызывают:

• комплектуются трехфазными или однофазными электродвигателями;
• можно использовать в закрытых помещениях;
• оборудованы устройством защитного отключения для безопасности;
• характеризуются меньшей мощностью по сравнению с бензиновыми моделями;
• глубина уплотнения сыпучих материалов варьируется от 300 до 650 мм.

Бензиновые

Специализированное решение с отменной производительностью.

• не используются в закрытом пространстве из-за выхлопных газов;
• гораздо мощнее электрических моделей;
• имеют колесный комплект для легкого передвижения;
• вес составляет 75-80 кг.;
• глубина уплотнения сыпучих материалов варьирует от 400 до 650 мм.

Надо понимать, что выбор зависит от конкретных задач и условий эксплуатации. Например, если нужно уплотнить сыпучий грунт в траншеях или рядом с фундаментами, то электрическая модель может быть предпочтительнее. Если же требуется большая мощность и надо подолгу «утюжить» открытую местность, то бензиновая вибротрамбовка подойдет лучше.

Характеристики

Теперь можно пройтись по основным параметрам.

1. Центробежная сила (сила колебаний) – обычно находится в пределах 10–15 кН.
2. Вес агрегата: Вибротрамбовки весят от 60 до 90 кг.
3. Площадь основания — важный параметр, влияющий на эффективность.
4. Глубина уплотнения – зависит от силы удара и общей производительности конкретной модели, а также типа обрабатывающей поверхности. Так, в случае с асфальтом можно ограничиться небольшой допустимой глубиной, и таким образом избежать повреждения дорожного покрытия. Если это грунтовка, значит желательно присматриваться к вариантам со значением 400-500 мм.
5. Величина хода – от нее тоже зависит, насколько глубже получиться уплотнить материал. В данном случае диапазон составляет от 40 до 65 мм.
6. Периодичность колебаний – позволяет определить периодичность возвратно-поступательных движений механизма за 1 минуту. Чем больше значение, тем быстрее и больше объем обработки. Можно отталкиваться от 600-700 кол/мин.

Самодельная вибротрамбовка

Рукастые парни понимают, что подобное изделие покупать необязательно, если его можно сделать самому.

Способы

Тут есть 3 варианта, и у каждого есть свои особенности.

1. Из ступицы. Это бюджетное и эффективное решение, в котором используется ступица от автомобиля, что делает его доступной для многих. Им можно трамбовать даже жесткий грунт и глину.
2. Из перфоратора. При наличии старого ненужного оборудования можно попытаться создать из него что-то стоящее. Для этого надо обзавестись следующими компонентами:

• электрический вибратор – например, площадочный ИВ-98, 220 В;
• металлический лист 8х450х800 мм.;
• швеллер — 2 куска по 400-450 мм.;
• труба (20 мм.) для ручки (1200 мм.);
• болты М10-М12 (6-8 штук) и гайки.

3. Из подручных материалов. Даже при желании сэкономить результат приятно удивит. Вот все, что для этого потребуется:

• любой целый брусок с квадратными сторонами примерно 10–15 см.;
• стальная пластина шириной 2 мм.;
• палка без острых углов длиной до 0,5 метра;
• шурупы и клей.

Как создать

Следует рассмотреть третий способ, указанный выше.

1. Корректируют нижнюю часть бруска до формы квадрата, убирают фаски и ровняют стороны древесины рубанком.
2. Формируют башмак из металла. На стальной пластине «рисуют» чертеж для него и вырезают, затем добавляют отверстия для шурупов.
3. Сформированную деталь фиксируют крыльями к нижней части бруса и закрепляют шурупами.
4. Делают отверстия для ручки в самом брусе и прикрепляют ее на столярный клей.

Правила эксплуатации

На этот счет существуют определенные рекомендации.

• перед началом работы не помешает ознакомиться с инструкцией по технике безопасности;
• использовать вибротрамбовку можно только для предусмотренных операций;
• своевременно проверяют уровень масла в двигателе и заправляют бензином по мере необходимости;
• контролируют состояние воздушного фильтра и свечи зажигания;
• меняют жидкость в вибрационном механизме;
• перед использованием надо позаботиться о наличии средств индивидуальной защиты: прежде всего это обувь с защитным вкладышем в области носка, респиратор, противошумные наушники и антивибрационные перчатки;
• электрический вариант является менее мобильным из-за ограниченной длины сетевого провода, а также не рекомендуется его использовать в дождливую погоду.

Разобравшись с важными аспектами, можно сделать некоторые выводы.

1. При выборе надо обращать внимание на вес, от которого зависит глубина уплотнения. Чем тяжелее оборудование, тем больше сила удара.
2. Частота вибрации – оказывает влияние на эффективность усадки. При работе со щебнем подойдут низкочастотные модели, а для песка и глины лучше предпочесть самые производительные версии. Конечно, здесь не стоит экономить и лучше выбрать универсальный прибор с более высокой частотой.
3. Количество оборотов – чем их больше за одну минуту, тем чаще аппарат будет ударять по поверхности и дело пойдет быстрее.

Рейтинг лучших вибротрамбовок

В обзоре уделено внимание самым популярным моделям.

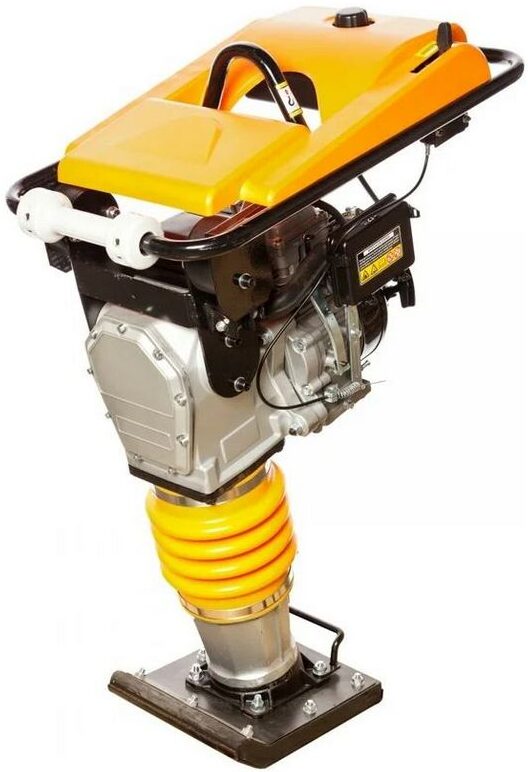

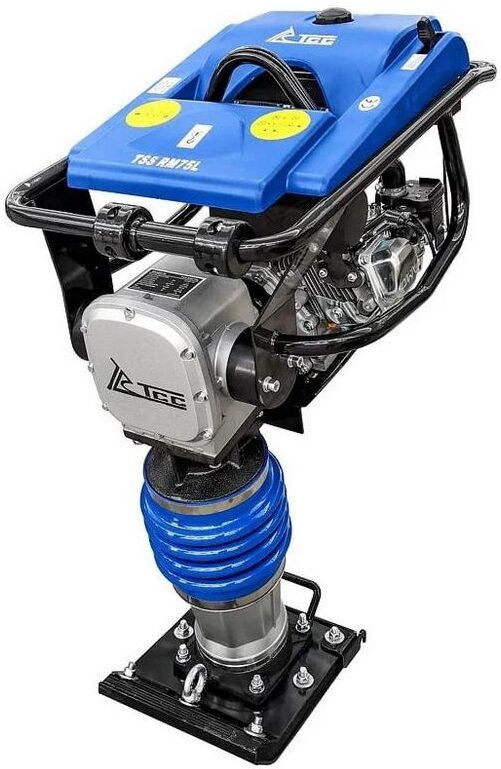

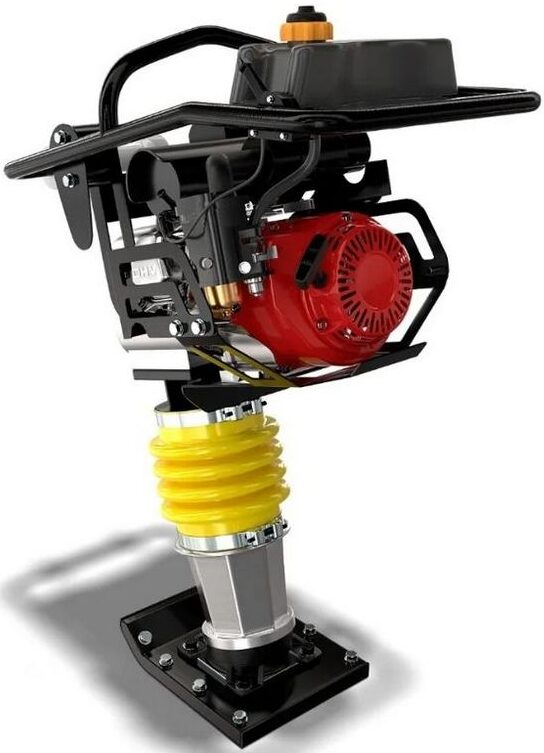

Бензиновые

Это наиболее беспроигрышный вариант.

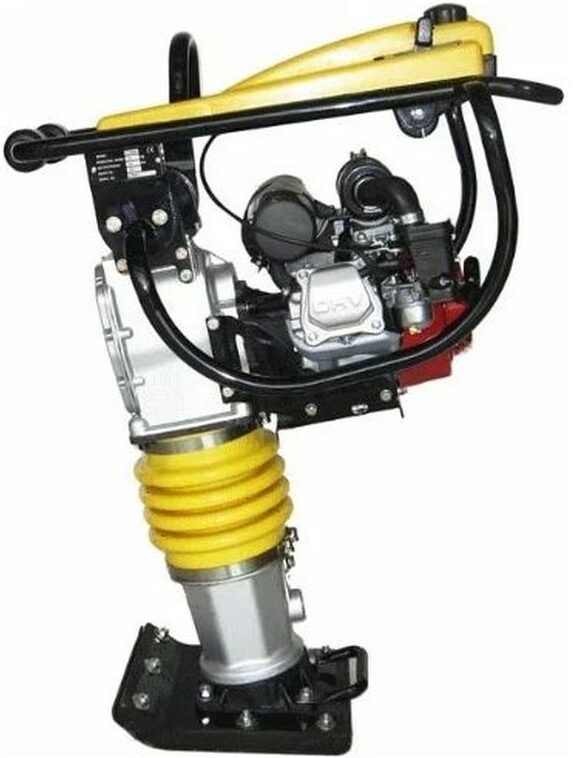

Мощное устройство с высокой производительностью благодаря мощному двигателю, который способствует интенсивным вибрациям для быстрого и эффективного уплотнения поверхностей. При 163 куб.см. развивает 4100 Вт и подпитывается от бака 2,6 л. Частота 90 Гц, усиление уплотнения – 10 кН. Габариты в мм – 800х1150х500 мм. Выдается 5-летняя заводская гарантия Patriot. Цена: 86000 ₽.

• подойдет для уплотнения грунта, строительных материалов, а также при подготовке оснований дорожек и обочин;
• высокая производительность, мощный двигатель – как раз для строительной площадки;
• прочность, надежность, качественные материалы, обеспечивающие долговечность и стойкость к повреждениям;
• способность выдерживать интенсивное использование и длительные периоды без потери производительности;
• эргономичная ручка – обеспечивает комфортный захват и управление;
• компактные габариты – для ограниченного пространства;
• легкость в обслуживании, длительный срок службы.

• не выявлены.

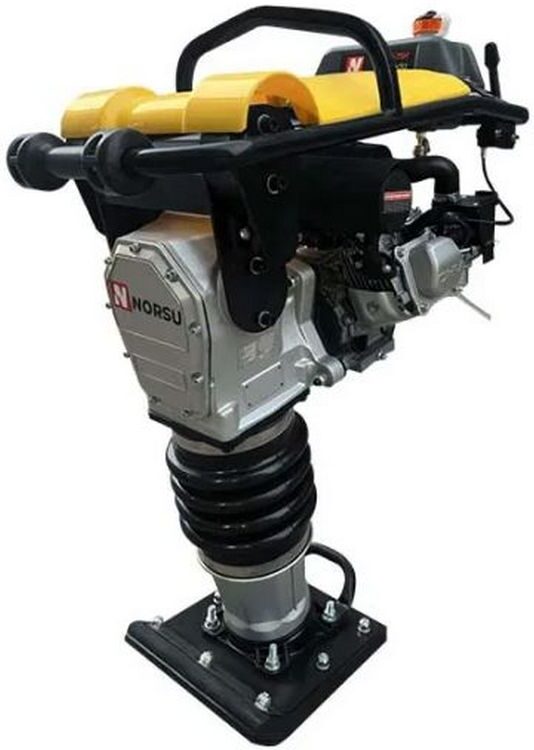

Незаменимый в ландшафтных работах аппарат, чаще всего используемый в загородном строительстве. Выравнивает и уплотняет, а также бережно укладывает брусчатку. Можно применять при выравнивании будущего места строительства, места для бассейна или любой другой площадки. Цена: 86000 ₽.

• надежный силовой агрегат;
• мощный, вместительный бак 2,8 л.;
• надежная электронная система зажигания (свеча F7RTC);
• эффективный — 120 м²/час.;
• высокая автономность и эффективность охлаждения;
• удар 10 кН.

• иногда требуется подтягивать из-за местами низкого качества сборки и материалов.

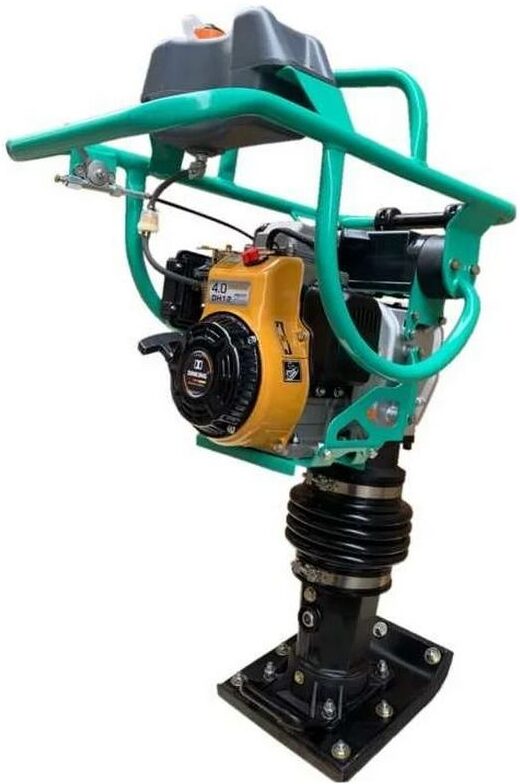

Добротный уплотнитель сыпучих материалов, такие как песок, гравий и щебень.  Предотвращает оседание грунта, создает плотную базу для установки опор, бетонных плит, укладки брусчатки и возведения фундамента. Отличается высокой надежностью и долгим рабочим ресурсом. Выдает 4 л.с. и обладает ходом 40 мм., а усилие и скорость достигают 14 кН и 13 м/мин. Ударная интенсивность – 640-680 ударов/мин. Цена: 91000 ₽

• прошла испытания на определение показателей воздействия вибрации на ладони/руки (HAV);
• современный двигатель с низким расходом топлива;
• рабочие вибрации и шум сведены к минимуму;
• высокая частота ударов;
• большая глубина уплотнения — 550 мм.;
• производительность 200 кв.м/ч.;
• ход скачкообразного движения башмака — 40-80 мм.;
• низкий топливный расход, акустический комфорт;
• создание прочной базы для установки опор, бетонных плит и брусчатки.

• год гарантии.

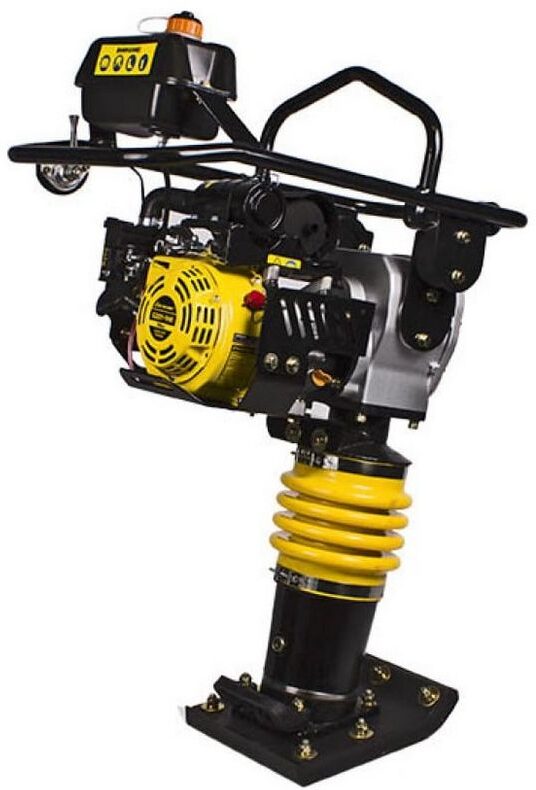

Универсальное средство для контактирования с различными видами сыпучего грунта на строительных объектах. Прибор с башмаком 330х285 мм. обладает ходом 85 мм., двигателем 4,05 кВт и усилием 12 кН, а частота ударов достигает 640-680 в минуту. Цена: 92000 ₽.

• хорошая производительность и долговечность, сравнимая с двигателями Honda;
• прочная конструкция благодаря жесткой раме, которая надежно защищает мотор от механических повреждений;
• диапазон хода поршня 55-85 мм.

• не выявлены.

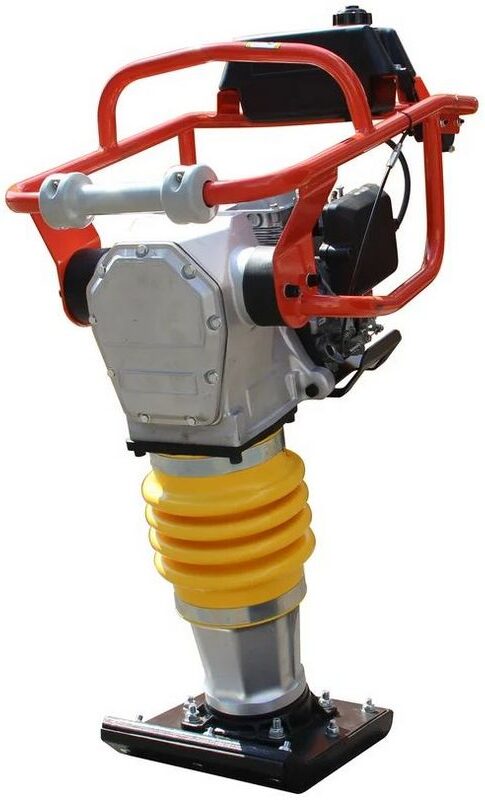

Бензиновая ударно-трамбовочная машина для разравнивания щебня, песка и грунта всех типов. Ее небольшие габариты позволяют выполнять работы в ограниченных пространствах, например, возле фундаментов или стен. При 5 кВт можно рассчитывать на 450-650 уд/мин. и глубину уплотнения 400-650 м. Экономичный одноцилиндровый агрегат берет топливо из большого бака 2,8 л., обеспечивающего хороший запас хода. Масса – 79 кг., шум – не более 104 дБ на расстоянии 6-7 м. Рекомендуется заливать масло 10W-30. Пластиковый топливный резервуар не подвержен ржавчине, а специальная подошва поглощает лишние вибрации. Рама защищает от повреждений, а также исключено заклинивание ручного стартера. Цена: 94000 ₽.

• прочный автономный инструмент;
• наличие защитного кожуха;
• экономичный 4-тактный мотор;
• удобная ручка в верхней части корпуса;
• гарантированная работа до 2-х часов без дозаправки.

• не выявлены.

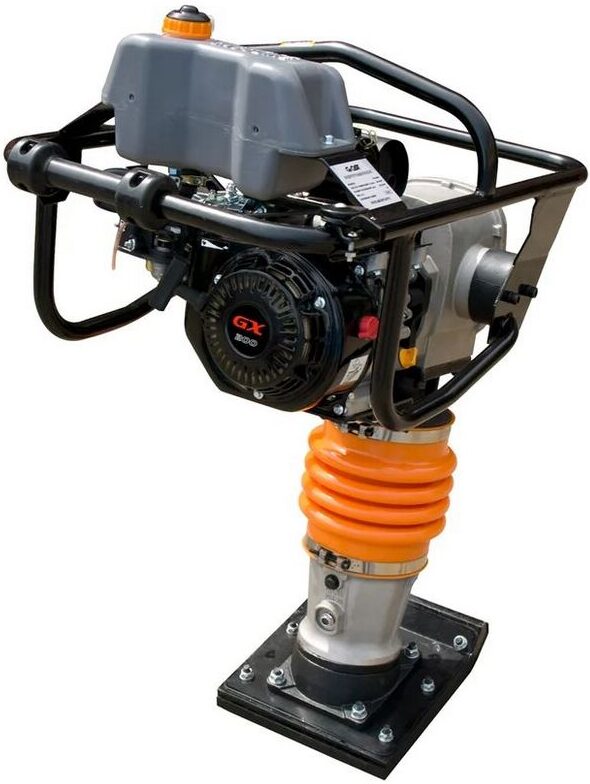

Модель с мощным двигателем Loncin 165-3H, баком 2,8 л. и глубиной уплотнения 150 мм. Хорошо себя зарекомендовала при уплотнении краев тротуаров, устройстве фундаментов, прокладке инженерных коммуникаций, в траншеях и других местах с ограниченной площадью, где невозможно использовать крупногабаритную технику. Мотор 165-3H развивает 4,35 л.с. (3,6 кВт) и потребляет 1,4 л. в час. Запитывается от резервуара 2,8 л. Ударная частота – 640-680 в мин. Цена: 102000 ₽

• классный тяговитый двигатель Loncin 165-3H;
• объем топливного бака — 2.8 литра;
• глубина уплотнения — 150 мм.;
• 24 месяца гарантии;
• хорошо трамбует в узких местах.

• не выявлены.

При наличии этого устройства справится с песком и гравием не проблема. Подойдет для узких ограниченных областей, даже при жестких неблагоприятных условиях строительного участка и на глинистых почвах. Конструкция оборудования защищена специальной рамой сбоку и сверху. При 5,5 л.с. обладает ходом 60 мм. и усилием 10 кН, а также оснащается башмаком 330х2490 мм. Хондовский мотор GX160/EY20 позволяет работать со скоростью 13 м/мин. и потребляет 1,4 л/ч. Бачок может содержать до 3,1 л. топлива. Цена: 102 000 ₽.

• даже глубина 0,5 мю – не предел;
• работает тихо, что важно при использовании в жилых районах или на стройплощадках рядом с жилыми зданиями;
• принудительное охлаждение агрегата для увеличения его срока службы без перегрева;
• ручки для переноски и ролики — позволяют легко перемещать, а ролики облегчают транспортировку;
• интегрированный топливный клапан;
• подойдет для связной почвы, включая глину и суглинки;
• надежный одноцилиндровый японский.

• болты могут срезаться после первого использования, всему виной невысокое качество расходников.

Проверенное решение для уплотнения щебня, бетона и песка. Поставляется с 4-тактным двигателем Honda GX-160 мощностью 5,5 л.с., который весьма надежен при длительной интенсивной эксплуатации. Благодаря увеличенному размеру башмака (345×285 мм.) эта техника позволяет быстрее справиться с большим объемом работы. Из основных параметров можно выделить усилие 14 кР, расход 0,71 л., ударность 680 в минуту и размеры 570/1070/510 мм. Цена: 102000 ₽.

• надежный двигатель, адаптированный для высоких нагрузок;
• увеличенный размер башмака способствует более эффективному уплотнению грунта и материалов;
• удобные рукоятки — обеспечивают надежное удержание инструмента во время работы и контроль глубины уплотнения;
• современный дизайн.

• не выявлены.

Данный трамбовщик является оптимальным выбором для выполнения поставленных задач. Не требует внешнего источника питания, что позволяет использовать его на строительных площадках без электрообеспечения. Эта модель широко применяется среди дорожных служб и ремонтных бригад при ремонте дорожного полотна, тротуаров и велосипедных дорожек. Порадует частотой ударов 660 в мин, баком 3,6 л. и тяговитым двигателем с вращением 3600 об/мин. Цена: 112000 ₽.

• алюминиевый редуктор с дополнительными ребрами жесткости;
• немецкий гофропыльник для защиты внутренних механизмов;
• транспортировочные колеса для удобства перемещения;
• антивибрационные рукоятки с резиновыми вставками для снижения воздействия вибрации;
• не зависит от электросети, что позволяет использовать ее на строительных площадках без энергообеспечения.

• двигатель Grost TR-80HC – китайская копия, и его надежность может вызывать сомнения., в частности, известны проблемы с регулировкой холостых оборотов – это явно не идет на пользу долговечности;
• сложности в поиске подходящего воздушного фильтра цилиндрического исполнения.

Выгодное предложение для уплотнения щебня, песка и грунта. Оснащается 4-тактной силовой установкой Honda GX-160, который отличается высокой надежностью и экономичностью. Качество сборки и всех комплектующих обеспечивает долгую и стабильную работу вибротрамбовки при соблюдении всех правил эксплуатации. Из основных параметров можно отметить величину усилия 14 кН, 495 ударов в минуту и размеры 1020х770х470 мм. Цена: 135000 ₽.

• надежный и экономичный японский агрегат;
• сила удара до 1400 кг. позволяет эффективно уплотнять грунт и другие материалы;
• современный дизайн и простая конструкция;
• качественная сборка всех компонентов.

• некоторые экземпляры не имеют глушилки по уровню масла.

Строительный инструмент для работы с грунтом, включая его средние и глубокие слои. Характеризуется низким уровнем вибраций на руки пользователя, что обеспечивает комфортную эксплуатацию агрегата. Ход – 80 мм., башмак – 345х285 мм., усилие – 14 кН, скорость – 13 м/мин., удары – 640-680 в мин. Цена: 166000 ₽.

• немецкая полиуретановая гофра из высококачественного полиуретана (производство Германия);
• пластиковый топливный бак, не подверженный коррозии;
• стальная пластина с деревянной вставкой для экономичного использования и балансировки;
• защитный верхний кожух для предотвращения повреждения двигателя;
• удобный доступ ко всем компонентам, требующим ежедневного обслуживания.

• тележка для перевозки – за отдельную плату.

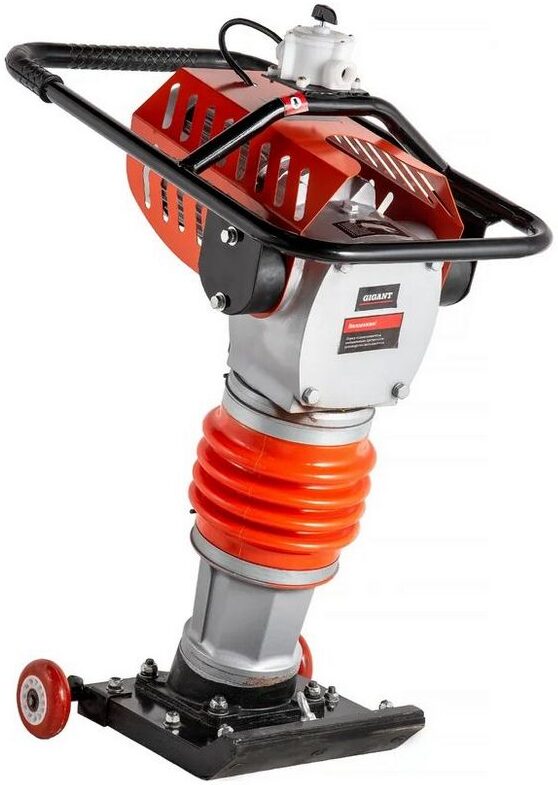

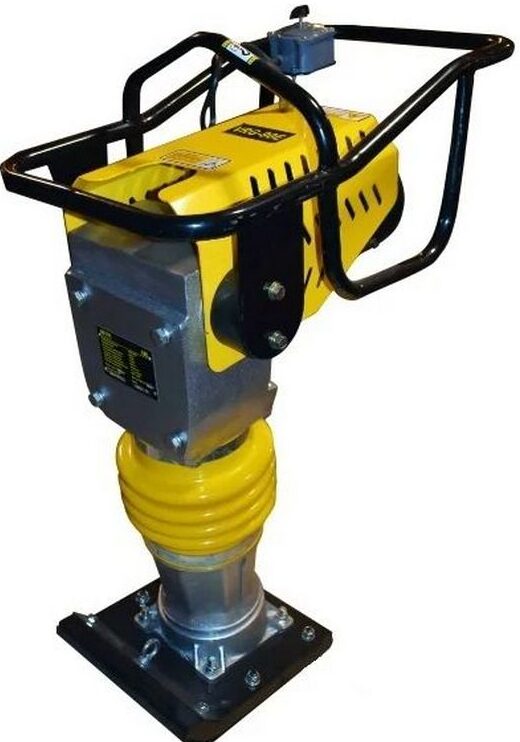

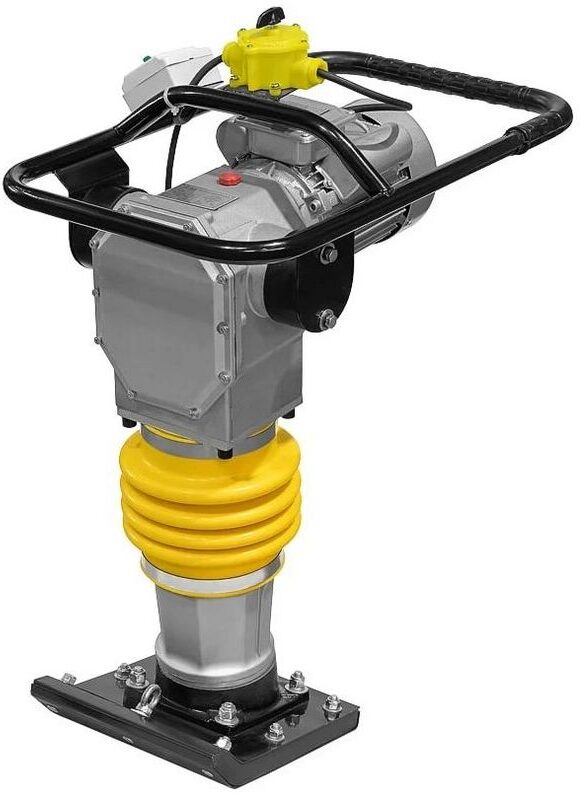

Электрические

Экологичность применения имеет значение в закрытых пространствах, и в этом случае данный тип станет идеальным выбором.

Хорошее решение для бесперебойного разравнивания и трамбования. Двигатель защищен от неисправностей благодаря верхнему кожуху, а штатная гофра повышает ресурс. Стоимость: 31000 ₽.

• тяговитый, тихий, есть комплектация с напряжением 42 В;
• потребляемый ток 1,3 А, 2800 уд/мин.;
• тройная система амортизации, качественное уплотнение;
• минимальная вибрация на рукоятках для комфортной работы оператора;
• регулировка возмущающей силы до 2.6 кН;
• цементированный рабочий орган HRC 56-60 единиц.

• 12 месяцев гарантии.

Эта «электричка» справится со щебнем, бетоном и песком. Пригодится в траншеях, при установке свай и обустройстве инженерных сетей. При 2,2 кВт можно рассчитывать ан 10 кН и 660 уд/мин. Установлен башмак 300х280 мм. Производитель также заявляет о скоростях до 15 м/мин. Стоимость: 67000 ₽.

• можно работать в закрытых помещениях;
• простое техобслуживание – требуется лишь смазка узла трамбования;
• минимальные усилия при эксплуатации благодаря сбалансированной конструкции;
• низкий уровень шума.

• не выявлены.

Это средство практически незаменимо в уплотнении всех видов сыпучих материалов, таких как песок, гравий, шлак, щебень, битум и брусчатка. Подойдет для укрепления дорожного полотна, обочин, работ в канавах и строительства путепроводов. Управление осуществляется с помощью удобной ручки, а также в наличии тепловое реле для защиты электродвигателя от перегревания и автоматической остановки. С этим прибором можно добиться усилия 10 кН и скорости 12 м/мин. Установлен башмак 300х330 мм. Стоимость: 67000 ₽.

• уплотняет все грунтовые материалы;
• подходит для помещений с плохой вентиляцией;
• рабочий узел плотно закрыт пыльником;
• защитная рама предотвращает повреждения на стройплощадке;
• глубина уплотнения: 40-600 мм.;
• частота вибраций — 650 Гц.

• не выявлены.

Производительный уплотнитель щебня, песка и грунта всех типов. Благодаря своим компактным размерам может применяться при работе в траншеях, прокладке инженерных сетей и коммуникаций, установке свай, столбов и мачт освещения. Не загрязняет окружающую среду выхлопными газами и имеет более низкий уровень шумов. Порадует силой 7,5 кН, производительностью 275 кв.м/ч., глубиной до 300 мм., массой 80 кг. и тяговитым мотором 3 л. с. Стоимость: 87000 ₽.

• компактность, возможность установки свай, столбов;
• сбалансированные характеристики;
• удобно работать в невентилируемых помещениях;
• простое ТО, экономичность, минимальные затраты.

• завышенная цена.

Ознакомившись с техническими особенностями и лучшими предложениями на рынке, будет гораздо проще подобрать оптимальный для себя вариант. Выбирать следует из числа проверенных, а не только что поступивших в продажу новых моделей. Надо ориентироваться на основные характеристики и отзывы пользователей. Фактор экологичности важен только при использовании в закрытом помещении, а инструменты с ДВС были и остаются самыми мощными и универсальными.
