Как выбрать? Рейтинг лучших приточно-вытяжных установок с рекуперацией

В холодное время года при вентиляции помещений возникает серьёзная проблема из-за значительной температурной разницы между воздухом, находящимся внутри и поступающим снаружи. Устремляющийся вниз холодный поток формирует неблагоприятный микроклимат на производстве, в офисах, жилых квартирах и домах, а также создаёт на складах неприемлемый вертикальный градиент температуры.

Распространённым вариантом решения становится включение в приточную вентиляцию устройства для нагрева входящего потока, работа которого требует значительных энергозатрат. Однако при использовании технологии передачи тепла поступающему воздуху от выходящего при помощи специального прибора под названием рекуператор, потребление электроэнергии можно существенно снизить. В летнее время года при значительном превышении наружной температуры над комнатной он эффективно охлаждает входящий поток.

Общие сведения и принцип работы

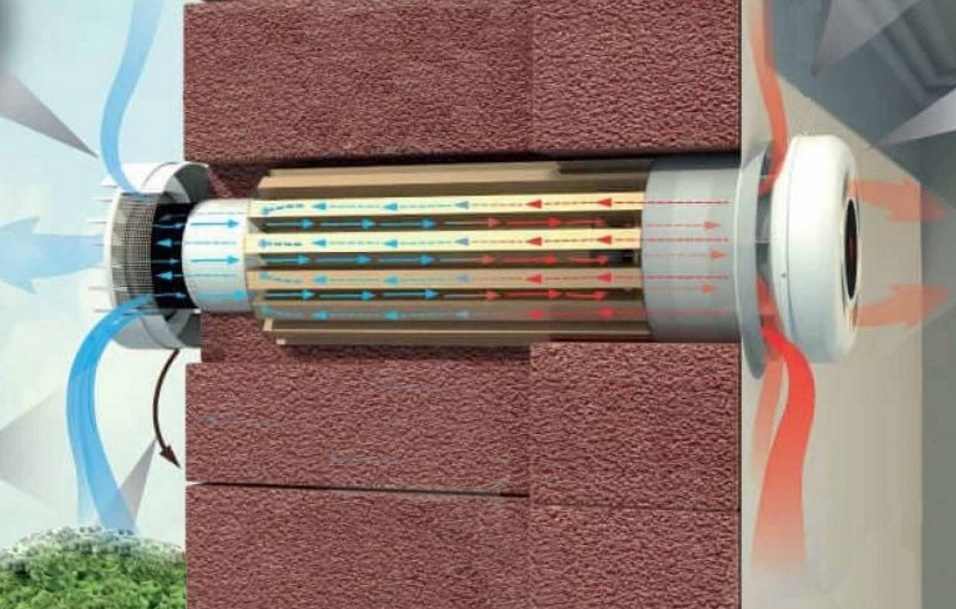

Рекуператор – устройство для вентилирования помещения, использующее теплоту выходящего воздуха для непрерывного теплообмена через разделительную поверхность с входящим потоком.

Технология обеспечивает сохранение и возвращение «внутреннего» тепла, которое предназначено для выдувания на улицу одновременно с вытяжкой. В процессе постоянной циркуляции потоки движутся в двух направлениях. Из помещения отработанный тёплый воздух удаляется через теплообменник, а поступающий холодный поток благодаря теплообмену нагревается и обеззараживается. При этом температурный режим можно регулировать при возможности сохранения не только тепла, но и прохлады.

Основные этапы:

• сбор воздуха;
• подача его с помощью вентилятора в систему;
• прохождение через рекуператор;
• вытяжка и удаление за пределы вентилируемого помещения;
• поступление наружного воздуха с пропусканием через рекуператор;
• частичная передача тепла от вытяжного поступающему потоку.

Устройство

Конструкция вентиляционного агрегата с рекуперацией достаточно простая и включает:

• корпус, изготовленный из листовой стали, алюминиевого профиля и сэндвич-панелей. Оборудован шумоизоляцией, теплоизоляцией и защитой от вибрации;
• воздуховоды с клапанами и заслонками для распределения потоков;
• выходные и входные решётки;
• вентилятор для вытяжки и подачи;
• система фильтров для предотвращения попадания посторонних предметов, грязи и пыли;
• блок рекуперации;
• электронный блок управления;
• дополнительные системы для увлажнения, ионизации, датчики CO2, генератор холодной плазмы.

Разновидности

Выпускаются различные варианты конструктивного решения теплообмена между холодным и нагретым воздухом с отличительными особенностями, определяющими их основное предназначение.

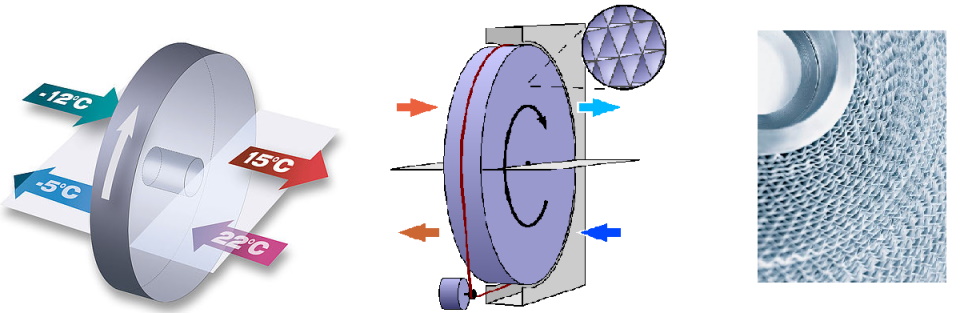

Роторный

Функционирует на основе вращательного элемента теплообменника. Внутри конструкции несколько слоёв гофрированного металла с большой теплоёмкостью. При вытяжке происходит аккумулирование тепла с передачей потоку с улицы. Изменение мощности теплоотдачи устанавливается числом оборотов.

Виды роторных агрегатов:

• гигроскопические (энтальпийные) с поглощающими (сорбирующими) возможностями покрытия, способными утилизировать конденсат и скрытое тепло;
• сорбционные на основе инновационного материала – силикагеля, с хорошими впитывающими влагу свойствами;
• конденсационные с алюминиевым ротором, переносящим только тепло;
• с эпоксидным слоем для защиты от воздействия химических элементов или солей на химпроизводстве, в бассейне и пр.;
• с антибактериальным покрытием.

• поддержание комфортного уровня влажности;
• невосприимчивость к морозам без необходимости оттаивания с отводом конденсата;
• низкие энергозатраты;
• полная автоматизация процесса;
• высокий КПД до 87%.

• более сложная конструкция с постоянным обслуживанием электромотора, барабана и привода;
• возможность смешивания потоков;
• необходимость подключения к источнику питания;
• повышенный уровень шумности;
• необходимость постоянного контроля состояния фильтров.

Обычно используется в вентиляционных системах предприятий, в торговых центрах и котельных. В коттеджах и загородных домах широкого применения не получил.

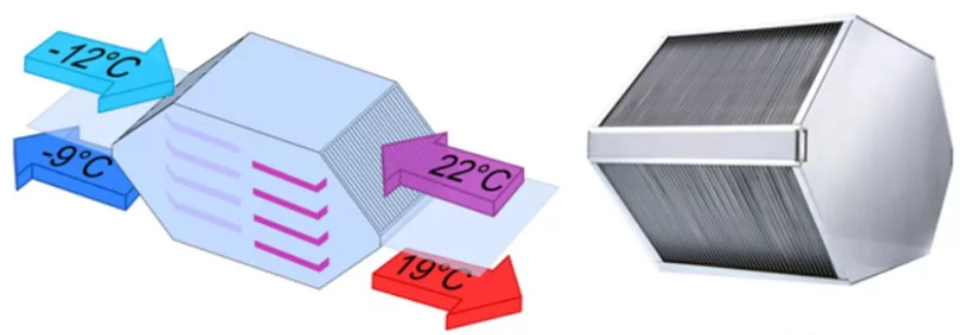

Пластинчатый

Основу конструкции теплообменника составляют тонкостенные панели с загнутыми краями и загерметизированными полиэфирной смолой соединениями. Очередность пропуска воздушных потоков обеспечивается определёнными углами загиба. Для изготовления пластин используются:

• алюминиевые сплавы, медь или латунь с хорошей теплопроводностью и антикоррозийными свойствами;
• полимерные пластмассы с малым весом, высокой теплопроводностью и влагоустойчивостью;
• целлюлоза.

• небольшие габариты и вес;
• высокая надёжность;
• долгий срок службы;
• хорошая ремонтопригодность;
• простое техническое обслуживание;
• небольшая цена.

• возможное образование конденсата с риском образования наледи между пластинами при морозах.

Как правило, устанавливается в офисных и жилых помещениях, а также в некоторых технологических процессах.

Мембранный

Представляет собой разновидность пластинчатого устройства, в котором используются встроенные пластины (мембраны) из специального полимерного материала.

• передача влаги из вытяжного воздуха в приточный;
• недопущение образования конденсата;
• препятствование возникновению наледи.

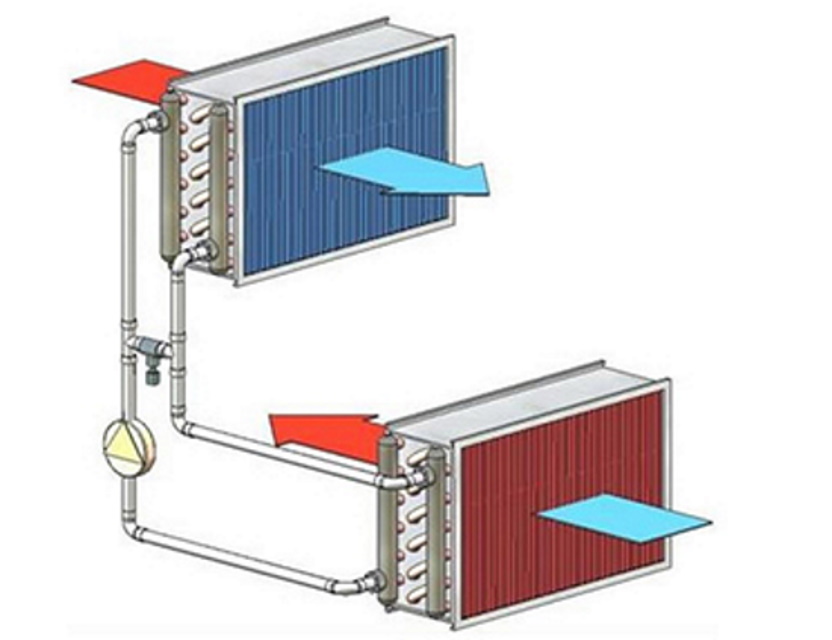

Парокомпрессионный

Перенос тепла в низкокипящем хладагенте осуществляется тепловым насосом, интегрированном в вентиляционное оборудование. Оребрённые теплообменники, соединённые фреоновой магистралью с компрессором, размещаются в приточном и вытяжном каналах. Дополнительные затраты электроэнергии в данном случае не требуются, но на обогрев работает только при больших температурных перепадах.

• способность извлечения скрытого тепла.

• невысокий КПД;
• большие габариты;
• необходимость дополнительного насоса;
• повышенная шумность;
• большая цена.

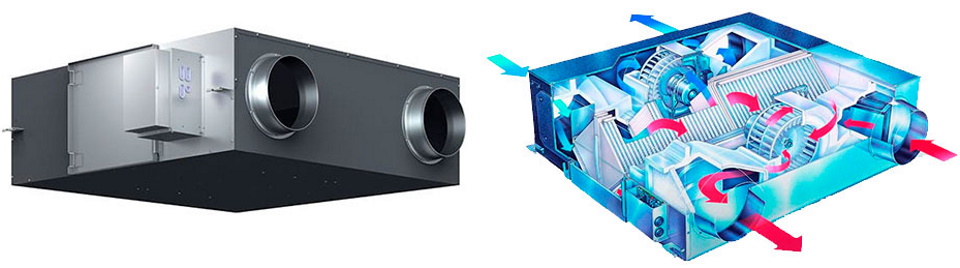

Камерный

Встреча потоков происходит в общей камере, разделённой заслонкой. По прошествии времени одна половина камеры нагревается, регулировочный элемент разворачивается, а направление потока меняется. Затем процесс повторяется. Эффективность оборудования достигает 80%.

• небольшие габариты;
• простая конструкция;
• долгий срок службы.

• возможность смешивания потоков;
• загрязнённость поступающего воздуха;
• передача наружных запахов.

Преимущества оборудования с рекуперацией

1. Высокая экономичность, связанная со значительным снижением затрат для вентиляции, кондиционирования и отопления объекта.
2. Качественный нагрев поступающего потока в холодное время.
3. Доступная цена, которая не намного больше классического оборудования для вентиляции.
4. Передача влаги приточному потоку для поддержания комфортного уровня влажности.
5. Удобное управление, которое можно выполнять дистанционно при помощи мобильных устройств или компьютера.
6. Высокая степень электрозащиты с автоматическим отключением при скачках напряжения, блокировках работы, перегреве устройств и потере фазы.
7. Небольшой уровень шумности благодаря оснащению специальными устройствами из материалов, устойчивых к вибрации и подавляющих шум работающих вентиляторов.
8. Долгий срок службы.

Критерии выбора

Для того чтобы не допустить ошибки при выборе, следует обращать внимание на рекомендации и советы специалистов, в том числе:

1. Наличие дополнительного источника нагрева для защиты от обмерзания и поддержания КПД в холодное время года. Как правило, до -10⁰С оборудование работает стабильно, но при сильных морозах возможны сбои.
2. Толщина корпуса и материал изготовления каркаса с наличием мостиков холода, которые должны выдерживать снижения наружной температуры без дополнительной изоляции.
3. Массогабаритные показатели должны соответствовать помещению для монтажа.
4. Учёт свободного напора вентилятора, соответствующего объёму вентилируемого помещения.
5. Оборудование системами автоматики и возможность подключения дополнительных опций, которые с повышением комфорта при эксплуатации оборудования снижают издержки.
6. В качестве основного расчётного параметра производительности принимается объём воздуха, поступающий в помещение за один час. Согласно санитарным нормам, значение должно соответствовать одному крату общего объёма обслуживаемых помещений (кухня, спальня, гостиная) или 60 кв. для взрослого человека.
7. Напор вентилятора должен обеспечивать прокачку всей вентиляционной системы дома.
8. Уровень шумности не может нарушать комфорт пребывания в помещении и зависит от материала изготовления и толщины корпуса, мощности вентилятора и прочих параметров.

Таким образом, выбирая приточно-вытяжную систему с рекуперацией следует рассматривать её как климатический комплекс для поддержания расхода воздуха, температуры и влажности в заданном режиме. При этом оснащение дополнительными нагревателями, охладителями, увлажнителями и прочими осушителями становится объективной необходимостью. Все это должно минимизировать человеческого участие в процессе управления и повысить качество микроклимата в помещении.

Где купить

Популярные модели различного типа можно найти в фирменных отделах магазинов, предлагающих вентиляционное оборудование. Прибор можно проверить и посмотреть, а продавцы дадут ценные рекомендации и советы: чем товар различается между собой, какой фирмы лучше купить, как выбрать и сколько стоит.

В случае отсутствия нормального выбора по месту проживания подходящий агрегат можно заказать онлайн в Интернет-магазине производителя или дилера вентиляционного оборудования. Там представлены различные модели с фото, техническими характеристиками, а также отзывами покупателей.

Предложения приточно-вытяжных установок в Москве:

• с пластинчатым рекуператором по цене от 1 790 рублей (MMotors 4) до 4 424 800 рублей (Breezart 16000 Pool Pro);
• мембранного типа – от 131 566 руб. (Blauberg FRESHBOX 100 ERV) до 242 000 (Blauberg KOMFORT EC SB 350-E S21);
• роторного типа – от 132 000 рублей (GlobalVent Climate-R300) до 2 744 300 руб. (Shuft UniMAX-R 6800SE EC).

Топовые лучшие приточно-вытяжные установки с рекуперацией

Рейтинг качественных моделей разработан по мнению покупателей, оставивших отзывы в Интернет-магазинах. Популярность обусловлена параметрами агрегатов, функционалом, надёжностью, сроком эксплуатации и ценой.

Обзор представляет рейтинги среди пластинчатых и роторных типов приточно-вытяжных устройств с рекуперацией.

ТОП-4 лучших приточно-вытяжных установок пластинчатого типа

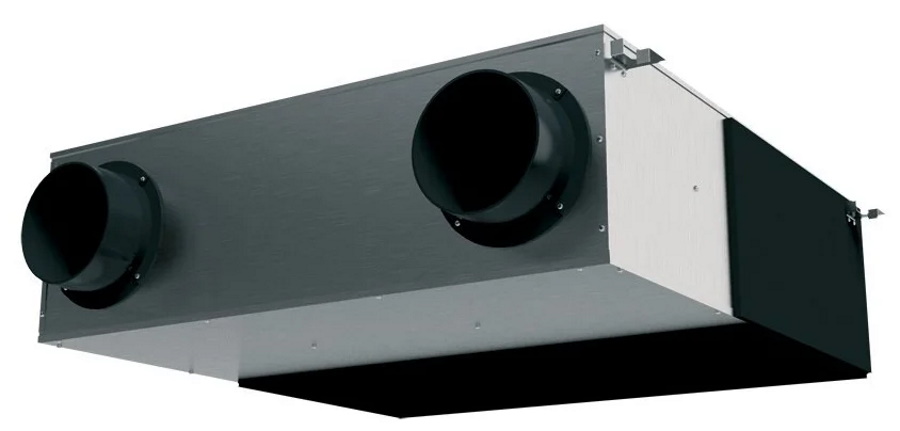

Бренд – Electrolux (Швеция).
Страны-производители – Китай, Латвия.

Моноблочный агрегат для удаления из помещения отработанного воздуха и подачи в него свежего. Легко и просто монтируется в свободном пространстве между подвесным потолком или фальш-стенкой. Низкий уровень шума и предотвращение вибрации достигаются укладкой снаружи и внутри изоляционных слоёв. Эффективность повышена путём оснащения конструкции внутренними элементами из пенополистирола, компактно размещёнными внутри корпуса.

Гарантийный срок – 24 месяца. Цена — от 110 800 рублей.

• высокая эффективность работы с КПД до 90%;
• внутренняя и внешняя изоляция;
• низкий уровень шума;
• вентиляторы с двумя скоростями, оборудованные подшипниками;
• шестиугольная форма рекуператора увеличивает рабочую площадь на 30%;
• система автоматики;
• скрытый монтаж;
• возможность задания разных режимов с помощью таймера;
• защита от обмерзания;
• простое управление через пульт.

• высокая цена;
• отсутствие нагревателя в комплекте.

Обзор EPVS-1100:

Бренд – Mitsubishi Electric (Япония).
Страна-производитель – Япония.

Простая модель для поддержания комфортного и здорового микроклимата в небольшом жилом помещении в любое время года. Зимой приточный поток нагревается и увлажняется от тёплой вытяжки, а летом наоборот – приток частично осушается и охлаждается. Имеется возможность включения низкого или высокого уровня расхода. С помощью встроенной заслонки можно перекрывать каналы притока/вытяжки при сильных морозах. Размещается вертикально или горизонтально на стене. Вытяжной фильтр легко чистить пылесосом и протирать влажной тканью.

Гарантия – 3 года. Средняя цена – 30 990 рублей.

• вытяжка и приток по одному отверстию в стене диаметром 12 см;
• сбалансированный и регулируемый расход;
• простое управление через пульт;
• быстрый монтаж;
• экономия электроэнергии;
• отличная цена.

• пользователи обращают внимание на шумность на полной мощности.

Видеообзор Lossnay VL-50:

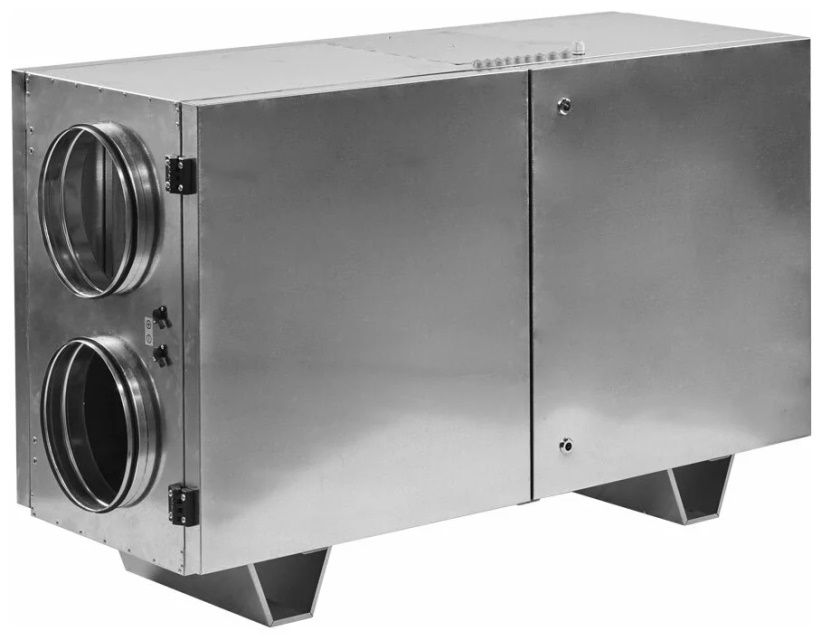

Бренд – Shuft (Дания).
Страна-производитель – Китай.

Компактный агрегат для вентилирования в административных или жилых помещениях средних размеров. Имеет эргономичную конструкцию с размещением комплектующих в стальном корпусе, имеющем толстый слой изоляции. В зависимости от модели патрубок может быть слева или справа, а нагреватель водяным или электрическим.

Цена — от 241 770 рублей.

• экономичность расхода электроэнергии;
• высокая эффективность;
• простой монтаж на пол или стену;
• дренажная трасса для отвода конденсата;
• подключение водяного или электрического калорифера;
• защита от обмерзания;
• вентилятор с низким уровнем шума;
• надёжная термозащита;
• фильтры тонкой очистки на приток и вытяжку с заменой каждые полгода;
• пульт ДУ.

• отмечается неудобство отвода конденсата.

Обзор установки Унимакс:

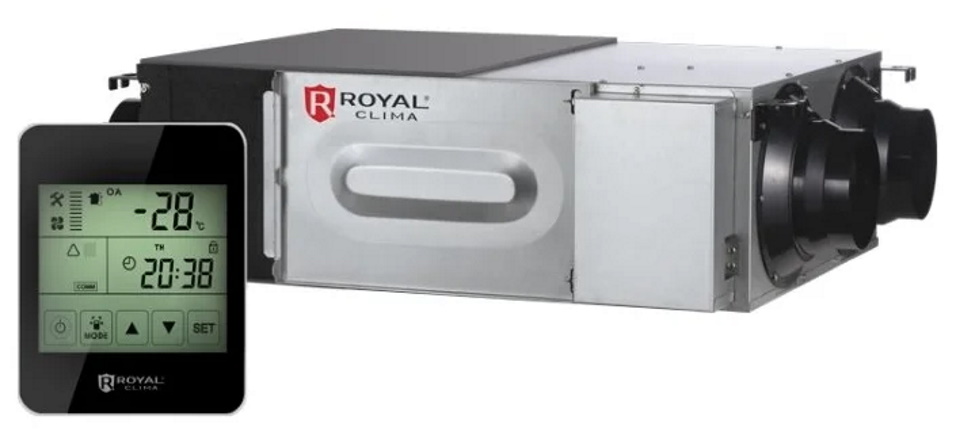

Бренд – Royal Clima (Италия).
Страна-производитель – Китай.

Компактная модель со встроенной автоматикой для эффективного вентилирования помещений, размещаемая на стене или в подвесном потолке. Особая мембранная структура позволяет наряду с теплообменом переносить влагу для недопущения образования конденсата. Оборудована интеллектуальной системой управления. Агрегат способен функционировать с приточным воздухом с температурой до -20⁰С без применения калорифера за счёт подогрева от тепла вытяжного, при подключении нагревателя – до -28⁰С. В процессе эксплуатации предусматривается двухступенчатая защита от обмерзания. Имеются многоразовые встроенные фильтры с возможностью очистки пылесосом. Управление оборудованием очень простое благодаря полной автоматизации системы. Кроме того, предусматривается работа по таймеру.

Срок гарантии – 1 год. Цена — от 70 615 рублей.

• высокая экономичность;
• успешное решение проблемы отвода конденсата;
• интеллектуальная система управления;
• проводной пульт ДУ;
• двухуровневый таймер;
• вентилятор с тремя скоростями;
• независимое управление скоростями вытяжного и приточного вентиляторов;
• возможность работы в протяжённых сетях вентиляции;
• долгий срок службы за счет «летнего байпаса»;
• возможность монтажа в вертикальном положении;
• компактные размеры.

• не обнаружены.

Видеообзор установки Royal Clima SOFFIO RCS 950 2.0:

Сравнительная таблица

	Electrolux EPVS-1100	Mitsubishi Electric Lossnay VL-50SR2-E	Shuft UniMAX-P 1500SW-A	Royal Clima Soffio RCS 950 2.0
Воздухообмен, куб. м/час	до 1100	15 — 51	до 1500	613 — 950
Тип вентилятора	ЕС	АС	АС	АС
Напряжение, В	220	220	220	220
Потребляемая мощность, кВт	0.32	0.019	0.56	0.23
Подключаемый воздуховод, мм	круглый, 250	круглый, 100, 120	круглый, 315	круглый, 200
Монтаж	подвесной	подвесной	напольный, подвесной	подвесной
Датчики	температуры	температуры	влажности, температуры	температуры
Пульт ДУ	да	да	да	да
Уровень шума, дБ	36	14 — 36,5	55	31
Габариты (ШхВхД), мм	995х395х1485	522х168х245	645х975х1500	960х270х962
Вес, кг	66.5	6.2	154	43

ТОП-4 лучших приточно-вытяжных установок роторного типа

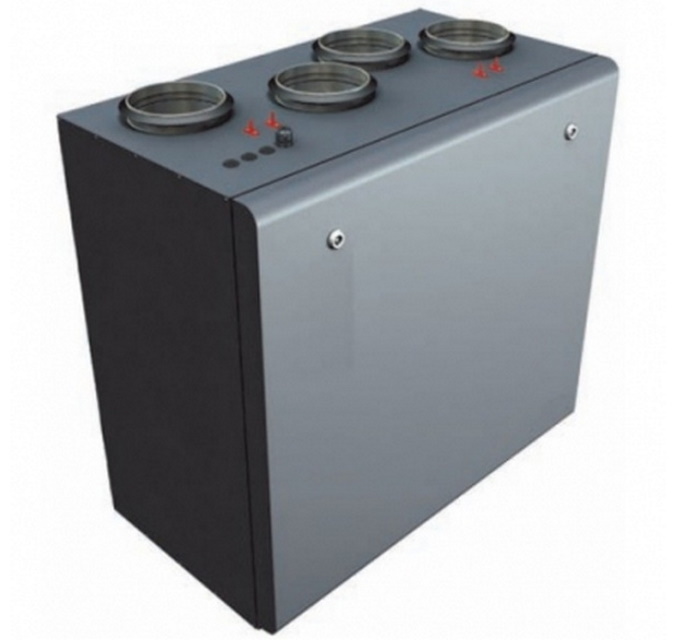

Бренд – Lessar (Китай).
Страны-производители – Китай, Литва, Чехия.

Модель с роторным рекуператором для использования в системах приточной вентиляции административных, промышленных или общественных зданий. В процессе работы происходит очищение, нагрев и подача в помещения свежего воздуха, а также вытяжка отработанного. Подогрев приточного потока осуществляется за счёт использования тепла удаляемого. Оснащена малошумными и производительными немецкими вентиляторами с электрокоммутируемыми моторами ЕС и пониженными на 60% затратами электроэнергии. Термоконтакты с перезапуском встроены в обмотки электродвигателей. Эффективность теплоотдачи роторного теплообменника шведского производства достигает 75%. Регулировка выполняется при помощи многофункциональных кнопочных и сенсорных пультов. Основным изоляционным материалом выступает минеральная вата толщиной 5 см.

Гарантийный срок – 3 года. Цена — от 203 869 рублей.

• высокая производительность и КПД;
• незначительный уровень шума;
• прочный корпус из оцинкованной стали;
• надёжное закрытие сервисной двери специальными ручками;
• долгий срок службы;
• удобное обслуживание.

• не выявлены.

Бренд – Breezart (Россия).
Страна-производитель – Россия.

Высокотехнологичная модель вентиляционного оборудования от отечественного производителя, оснащённая роторным рекуператором. Изоляция компактного корпуса защищает от теплопотерь и шума. Комфорт эксплуатации обеспечивает цифровая автоматика.

Цена — от 1 044 200 рублей.

• роторный теплообменник;
• использование фильтров грубой очистки G4 на притоке и вытяжке;
• клапаны на притоке и вытяжке;
• встроенная автоматика;
• контроль состояния воздушного фильтра;
• пульт управления с монитором;
• подключение к системе «умный дом»;
• возможность удалённого управления через смартфон или компьютер;
• включение недельных сценариев работы;
• функции «Рестарт» и «Комфорт»;
• прочный корпус с тепло-шумоизоляцией.

• высокая стоимость.

Бренд – Systemair (Швеция).
Страна-производитель – Китай.

Высокоэффективный агрегат для организации комфортного воздухообмена и формирования желаемых климатических условий с минимальными энергозатратами в помещениях средних и больших размеров, загородных домах и коттеджах. Продуманная конструкция обеспечивает надёжную защиту корпуса с размещёнными внутри высококачественными комплектующими.

Цена — от 1 424 717 рублей.

• небольшое энергопотребление;
• оснащение энергосберегающими электромоторами;
• высокая эффективность работы роторного теплообменника;
• без необходимости отвода конденсата;
• эксплуатация в летнем режиме;
• поддержание в системе постоянного давления или расхода воздуха;
• удобный доступ через большие двери;
• встроенная система автоматики с программируемым управлением.

• большая цена.

Система рекуперации Systemair:

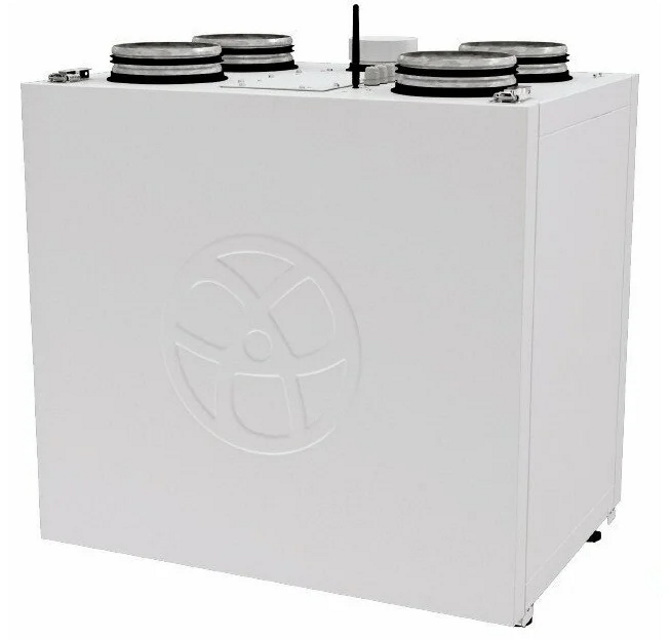

Бренд – Blauberg (Германия).
Страна-производитель – Китай.

Продвинутая новинка модели с электрическим нагревателем известной немецкой торговой марки для создания эффективной системы вентиляции в офисных, коммерческих или других промышленных и общественных помещениях. Способствует существенному уменьшению теплопотерь благодаря возврату тепла. Формирует необходимый комфортный микроклимат за счёт качественной регулировки воздухообмена. Встроенный калорифер обеспечивает эксплуатацию при сильных морозах.

• высокая эффективность работы и КПД;
• небольшое энергопотребление;
• электронное управление;
• низкий уровень шума;
• минимальные теплопотери;
• сигнализация об аварии;
• регулировка скорости и настройки вентиляторов;
• индикация состояния фильтров
• высокий класс защиты.

• не обнаружены.

Монтаж установки Blauberg Komfort Roto EC:

Сравнительная таблица

	Lessar LV-RACU 400 VER	Breezart 2700 Aqua RR	Systemair Topvex SR06 L-CAV	Blauberg Komfort Roto EC S2E 400S
Воздухообмен, куб. м/час	до 500	до 2700	828 — 2808	180 — 440
Статическое давление, Па	до 500	до 1010	140 — 990	150 — 1050
Тип нагревателя	электрический	водяной	электрический	электрический
Тип вентилятора	АС	ЕС	ЕС	ЕС
Мощность вентилятора, кВт	0.19	1.1	0.89	0.2
Напряжение, В	220	220	380	220
Потребляемая мощность, кВт	1.58	1.1	1.78	1.6
Фильтры:
грубой очистки (приток)	—	G4 (EU4)	—	G4 (EU4)
тонкой очистки (приток)	F5 (EU5)	—	F7 (EU7)	F7 (EU7)
тонкой очистки (вытяжка)	F5 (EU5)	—	F5 (EU5)	—
грубой очистки (вытяжка)	—	G4 (EU4)	—	G4 (EU4)
Воздуховод, мм	круглый, 160	прямоугольный 600х300 мм	прямоугольный 600х300 мм	круглый, 160
Расположение	вертикальная установка	горизонтальная установка	горизонтальная установка	вертикальная установка
Монтаж	напольный, подвесной	напольный	напольный	напольный
Датчики	температуры	температуры	температуры	температуры
Пульт ДУ	да	да	да	нет
Уровень шума, дБ	61	41-70	63	33
Габариты (ШхВхД), мм	900х920х553	999х1201х2493	1000х1228х1660	528х755х740
Вес, кг	79	253	277	82

Таким образом, промышленные и бытовые вентиляционные системы со встроенными рекуператорами продемонстрировали энергетическую эффективность в сохранении тепла внутри помещений. Сейчас на рынке много предложений таких агрегатов серийных моделей или выполненных на заказ. Кроме того, произвести расчёт нужных параметров и провести монтаж можно самостоятельно.

Роторный рекуператор своими руками:

Удачных покупок. Берегите себя и своих близких!
