Как выбрать правильно? Рейтинг лучших инструментов для работы с витой парой

Для любого электрического соединения залогом качества является площадь, на которой соприкасаются контакты – чем она меньше, тем ненадежнее будет контакт. Естественно, что данный параметр должен соотноситься с сечением проводов, подлежащих соединению. Ранее соединения подобного типа представляли собой обычные «скрутки», обжатые с помощью плоскогубцев, но теперь, посредством специального инструмента, возможно получить ровные провода, жилы которых надежно скреплены внутри особой опрессованной втулкой. Недостатком данного метода соединения является то, что его производство возможно только специальным обжимным инструментом, а также то, что придется использовать различные расходные материалы (наконечники и втулки). Однако, эти недостатки с лихвой компенсируются повышением скорости выполнения работ вкупе с увеличением качества.

Сфера применения обжимного инструмента для витой пары

Вне зависимости от размера клещей, они могут применяться только двумя способами – подготовка жил для проведения тока и закрепления их в розеточных клеммах, выключателях и других электрических элементах, а также соединение нескольких проводков между собой.

Для первых случаев опрессовка будет оправдана, если обрабатываются провода со множеством жил. Если их зажать в контактные клеммы без подготовки, то с течением времени и вследствие действия электротока, создающего микровибрации, между ними образуются свободные полости и вся система контактов слабеет. Это всего лишь одна из причин, из-за которой для укладки силовых проводов применяют одножильную проводку, однако, с распространением обжимных устройств для наконечников проводов эта причина утратила свою актуальность.

Одновременно, опрессовка может применяться для кабелей с большим сечением – она использовалась задолго до распространения бытовых компьютерных сетей. Все же, надлежащее соединение можно получить лишь используя особый пресс для обжима наконечников кабелей, которые и сейчас могут быть не слишком малы по своим габаритам. Для создания нужного усилия, в этих инструментах применяется принцип работы домкрата (либо особый гидравлический привод). Данный подход вызван тем, что стандартных и даже чрезмерных мускульных усилий, приложенных по принципу рычага, чтобы надлежащим образом обжать толстый провод, бывает недостаточно.

Процесс обжима может также пригодиться, когда возникает потребность в соединении двух и более кабелей. В данном случае, они попросту собираются вместе, на них устанавливается втулка и происходит обжим. При этом, провода могут вставляться с обеих сторон во втулку. Если вставка происходит лишь с одной стороны, то получается некое подобие «скрутки», а если с двух – получается подобие «муфты».

Главный плюс подобного способа заключается в том, что по окончанию опрессовки внутри гильзы перекрывается доступ воздуха, что делает само соединение герметичным. Таким образом могут соединяться и алюминиевые и медные провода, контакт между которыми с течением времени подвержен окислению.

1623301349 529 01 1

Современные разновидности инструментов для витой пары

Конструктивно клещи для работы с витой парой подразделяются на два вида – диафрагменные и работающие по принципу пассатижей. Последний вид является самым распространенным, так как они исполняют сдавливание лишь с двух сторон, однако, отличаются от обычных пассатижей тем, что в их губах имеются вырезы особой формы, выполняющие работу направляющих. Таким образом удается получить качественную «П»-образную форму соединения. Диафрагменный инструмент способны обжать провод сразу с четырех или с шести сторон, при этом замена обжимной матрицы не требуется.

Пресс-клещи

Их основное предназначение заключается в выполнении опрессовки наконечников и гильз для проводов. Их тип и применяемое сечение могут быть чрезвычайно разнообразными. Существуют специальные образцы клещей, дополнительно оснащенных усилителем. В роли усилителя может выступать и гидравлический механизм и рычаг с увеличенным плечом. Отсюда ясно, что при использовании усилителя оператор должен затрачивать намного меньше мускульных усилий при выполнении работы, а качество опрессовки заметно увеличится.

Как правило, любая модель пресс-клещей оснащена механизмом контроля качества выполненной работы, что позволяет принудительно запретить разжатие рукояток до полного окончания рабочего этапа. Естественно, крайне важно применять для работы высококачественный инструмент. Профессиональные образцы, обычно, имеют в своей конструкции храповый механизм, осуществляющий блокировку обратного хода до прекращения опрессовочного цикла. Поэтому, незавершенность опрессовочного процесса попросту исключается, даже если сам оператор того пожелает. Стоит заметить, что уровень опрессовки находится в прямой зависимости от того, насколько прочные клещи используются, и будет ли электрический контакт качественным.

Смотрите также  🔋 Эффективные аккумуляторы 18650 на 2021 год

Кримперы

Этот вид инструментария имеет две разновидности – ручную и автоматическую. В любом случае, кримпер также применяется для работы с витой парой, а также для других электромонтажных работ. Его задача – произвести соединение проводов друг с дружкой или же с контактами и разъемами, необходимыми для качественной передачи электрических импульсов. Применение подобного устройства позволит полностью избежать какой бы то ни было пайки или сварки.

Существуют ситуации, при которых работа с витой парой не обязательно потребует обжимки провода. В данном случае предпочтительнее подобрать инструмент, которые соединит в себе функции и кусачек и калиброванных пазов. Более того, у некоторых образцов кримперов имеются особые элементы в комплекте, с помощью которых производится зачистка провода.

Если необходимо приобрести устройство не только для работы с определенным видом витой пары, то необходимо выбрать модель с возможностями настройки. У подобного устройства лезвия автоматом регулируются под определенный диаметр посредством кулачка или винта, отвечающих за данное действие. Таким образом возможно качественно облегчить процесс зачистки и оператору не требуется контролировать попадание провода в паз.

Различия между автоматическими и ручными образцами кримперов заключаются в том, что первые обладают наивысшей производительностью. Посредством их возможно без особых трудностей подготовить кабель, произвести установку разъема, а сам обжим осуществить в режиме полуавтомата или автомата. Автоматическое устройство имеет в своей конструкции электропресс и аппликатор. Тем более, что аппликаторы понадобятся для разных типов наконечников разъемов.

Ручные же модели специально ориентированы на конкретный вид разъемов и контактов (под разные наконечники). К тому же работают они исключительно за счет приложения мускульных усилий оператора. Соответственно, ни о какой быстроте и высокой производительности при выполнении работ речи не идет.

Иные рабочие инструменты для витой пары

Кабельный тестер

Также же может именоваться как «сетевой тестер» или же «тестер для витой пары» – данное устройство предназначено для диагностики провода с целью проверки исправности линии кабеля. Он может выявлять разрывы центрального кабеля, обнаруживать повреждения экранировки или изоляции, перехлёсты проводников, явления коротких замыканий. Более профессиональные модели способны устанавливать пропускную способность кабельного участка посредством замера уровня и скорости затухания сигнала. С помощью этого инструмента возможно избежать множества ошибок и трудностей, кои могут возникнуть в процессе обжима, прокладки, диагностики кабельных сетей.

Классический стандартный тестер имеет в своем составе два элемента: основной и удаленный. К каждому элементу присоединяют один из концов тестируемого провода. Элементы оснащены цветовыми индикаторами, их может быть от одного до восьми штук, что будет соответствовать числу проводников «плюс земля», помеченный литерой «G» (ground). Если проводник не имеет повреждений, т.е. его структура целостна, то соответствующие индикаторы загораются зеленым светом. Если произошло обнаружение разрыва провода, то сигнал будет отсутствовать. В том случае, когда все жилы замкнуты накоротко либо спутаны, некоторые модели могут выдавать звуковой сигнал.

Основные задачи, выполняемые тестером:

  • Ускоренная диагностика сетевых проводов, проверка их отдельных сегментов, поиск разрывов, скрещиваний и замыканий в кабеле;
  • Установление технического состояния, длины и схемы разводки кабелей медных типов витая пара, STP и UTP;
  • Установление фактов скрытой прокладки кабелей типа 5Е и 6Е, коаксиальных кабелей, USB-кабелей и телефонных линий;
  • Проверка коаксиального кабеля (BNC) и витой пары (RJ-45);
  • Проверка телефонной витой пары (RJ-12) и витой пары (RJ-45);
  • Проверка патч-кордов и проводов в локальных сетях;
  • Контроль прокладки телефонных и компьютерных сетей, проводов для сигнализации (специальная модель тестера называется «трассоискателем»);
  • Осуществление сервисных задач в сфере сетевых технологий, обслуживания кабельных сетей и телекоммуникаций вне сооружений.

Минимальный функционал тестера для витой пары должен обладать возможностью проверки коротких замыканий, разрывов и перехлестывания проводов. При том, что длина сегмента, подлежащего проверке, не может быть менее 300 метров. Устройство должно быть рассчитано на работу с витыми парами «пятого» и «шестого»  типов, которые являются наиболее распространенными. А для тестирования уже проложенных сетей необходим будет генератор тонального сигнала с определителем длины.

Комбинированные приборы

Они представляют собой малогабаритный ручной инструмент, способный выполнять несколько задач. К таковым могут относиться:

  • Исполнения функций кабельного тестера;
  • Установка модульных разъемов;
  • Обжим проводки.
Смотрите также  🔥 Надежные крематоры на 2021 год

Подобная комбинация функционала позволит сетевому монтажнику не только осуществить процесс монтажа, но и сразу провести проверку работоспособности проложенной проводки и качества установки модульного разъема. Проверка качества передачи сигнала возможна лишь по нажатию одной клавиши «TEST» — вся процедура произойдет в автоматическом режиме. Соединение нескольких функций в одном приборе делает такой инструмент инновационным для современного периода, тем более, что он имеет малые размеры.

Особенности работы с клещами по витой паре

Сам процесс установки разъема интуитивно ясен – наконечник надевается на кабель, к нему подводится матрица клещей, ручки инструмента складываются и контакты модуля соединяются с контактами провода. Однако, при отсутствии необходимого опыта, весь процесс может пойти не по плану, и даже при получении первоначального контакта, в дальнейшем он может ослабнуть или же вовсе нарушиться.

Проблема с выдерживанием формы клемм

Как правило, в данной проблеме виновата регулировка силы сжатия частей матрицы, которая может различаться как для отдельных видов кабелей, так и для самих разъемов. Поэтому, профессионалы рекомендуют иметь, как минимум, два разных прибора, дабы не возникало вопросов с перенастройкой пружины для работы с другими кабелями или разъемами.

Также на качество выполнения работы повлияет материал, из которого изготовлен разъем и его толщина. Обжим более плотных клемм можно выполнить гораздо проще, они лучше способны удерживать форму, нежели те, которые выполнены из более мягкого материала.

Главное – грамотно сориентировать наконечник с сечением. Данное требование хоть и выглядит само собой разумеющимся, но его часто игнорируют. А ведь для качественной работы сети не во всех случаях допустим фактор разрешенной погрешности.

Проблема подбора правильной маркировки

Различные размеры гильз и модулей помечаются изготовителем различными цветами, равно как и клещи у обжимного инструмента. На данный момент единой цветовой схемы для всех разъемов и проводов еще не разработано (а тем паче и не узаконено), поэтому, перед началом работы лучше обратиться  к рекомендациям производителя, изложенным в инструкции к инструменту. Надеяться лишь на совпадение цветов не стоит, ибо они у каждого изготовителя могут отличаться

Рейтинг лучших инструментов для работы с витой парой на 2021 год

Кримперы

3-ье место: «REXANT 12-3451»

Этот компьютерный кримпер имеет довольно-таки узкую специализацию и предназначен для обжима кабелей и модулей одного типа. Конструкция оснащена возвратным механизмом, что делает осуществление многочисленных повторных операций крайне простым делом. С установленной насадкой возможно легко снять изоляцию либо обрезать кабель. Рукоять покрыты нескользящим материалом. Родина бренда – Китай, установленная стоимость для розничных сетей – 520 рублей.

1623301349 741 9 5

REXANT 12-3451
Достоинства:
  • Бюджетная стоимость;
  • Качественное исполнение;
  • Удобные рукояти.
Недостатки:
  • Узкая специализация.

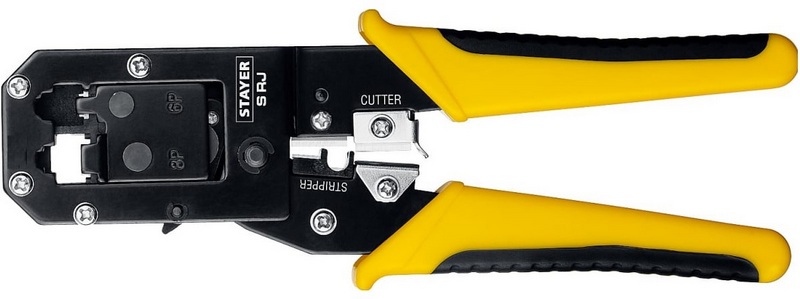

2-ое место: «STAYER 22652»

Этот кримпер представляет собой универсальную модель, подходящую для работы с сетевыми кабелями трех разных видов. Может быть использован также для иных электромонтажных работ. Одновременно, способен выполнять функцию стриппера и может зачищать изоляцию на круглых и плоских кабелях. Обработка может проходить как по изолированным, так и по неизолированным наконечникам. Рабочие части изготовлены из высококачественной инструментальной стали, а рукоятки имеет противоскользящие покрытие – все это придает конструкции особую прочность и надежность. Страна-производитель – Германия, рекомендованная стоимость для магазинных сетей – 690 рублей.

1623301349 454 8 5

STAYER 22652
Достоинства:
  • Повышенный эксплуатационный ресурс;
  • Эргономичная конструкция;
  • Универсальность.
Недостатки:
  • Возникает люфт при длительном и интенсивном использовании.
1-ое место: «REXANT 12-3441»

Еще один вариант полупрофессионального кримпера, способного работать с широким диапазоном сетевых проводов. Инструмент выполнен из закаленной инструментальной стали, в ее составе применено воронение. В комплекте с прибором поставляется инструмент для стриппинга (зачистки) кабеля. Рукояти облачены в пластиковый корпус и имеют противоскользящее покрытие. Страна-производитель – Китай, рекомендованная стоимость для магазинов – 790 рублей.

1623301349 650 7 4

REXANT 12-3441
Достоинства:
  • Адекватная цена;
  • Инструменты для зачистки в комплекте;
  • Равномерный обжим все контактов на модуле разъемов.
Недостатки:
  • Со временем чехлы рукоятей могут сползать.

Тестеры для витой пары

3-ье место: «Cablexpert 100/1000 Base-TX NCT-2»

Этот тестер способен работать по многим видам кабелей с целью обнаружения в сетях неисправностей. Тестирование производится на разрыв, на замыкание, на проверку целостности экранирования, а так же на правильность разводки. Аппарат имеет два режима работы – «ТЕСТ» (ручной)  и «АВТО» (автоматический), что упрощает использование прибора. Отличается небольшим весом, малыми габаритами и особой портативностью. Страна – изготовитель – Китай. Установленная стоимость для розничных сетей – 950 рублей.

Смотрите также  Топовые лучшие MIDI-клавиатуры на 2021 год: описание, характеристики, стоимость

1623301349 720 6 6

Cablexpert 100/1000 Base-TX NCT-2
Достоинства:
  • Наличие адаптеров к нескольким типам проводов;
  • Удобный кейс для транспортировки;
  • Светодиодная индикация работы.
Недостатки:
  • Первое время корпус сильно пахнет пластиком.
2-ое место: «TWT TST-200»

Двухблочный проверочный портативный прибор для телефонных и коаксиальных проводов. В конструкцию входит блок приемника и блок передатчика. При подключении блоков к разным концам кабеля возможно обнаружить: закороченные проводные пары, открытые проводные пары, перекрестные пары, реверсивные провода, смещенные пары проводов, а также их возможное расщепление. Модель внесена в Госреестр. Страна-производитель – Россия, стоимость, установленная для розничных магазинов – 1100 рублей.

1623301349 338 5 5

TWT TST-200
Достоинства:
  • Питание осуществляет от одной батарейки типа «Крона»;
  • Максимальная длина кабеля проверки – 300 метров;
  • Эргономичный дизайн, малые габариты, небольшой вес.
Недостатки:
  • При интенсивном использовании возможны проблемы со световой индикацией.
1-ое место: «МЕГЕОН 40060»

Очень мощный прибор профессионального уровня. Главная его задача – осуществление контроля телефонных линий и сетевых кабелей. Он способен удаленно отслеживать состояние кабеля, а также проверять его статус, искать неисправности в проводке, проверять наличие кабельного напряжения. Устройство способно обнаруживать короткие замыкания в кабеле и замерить положительное и отрицательно напряжение. Максимально возможная длина кабеля, подлежащего контролю – 1 километр. Страна-изготовитель – Россия, рекомендованная стоимость для розничных сетей – 3900 рублей.

1623301349 934 4 6

МЕГЕОН 40060
Достоинства:
  • Имеется разъем для подключения наушников;
  • Индикатор заряда источника питания;
  • Регулируемая громкость и чувствительность;
  • Дисплей может подсвечиваться;
  • Небольшие габариты и масса.
Недостатки:
  • Отсутствие чехла для транспортировки (только пластиковый пакет).

Инструменты для заделки витой пары и набивки кросса

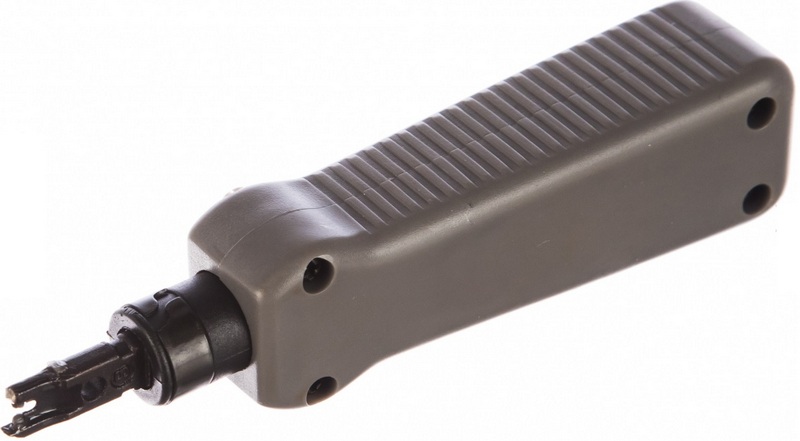

3-ье место: «Cablexpert T-431»

С помощью данного инструмента удобно уложить сетевой кабель любого типа в розетку, осуществить качественную прокладку в коробе. Носик выполнен из прочного металла и ориентирован под разные развилки. Небольшой вес прибора. Его малые габариты позволяют использовать его даже в условиях ограниченного пространства. Корпус рукояти выполнен из надежного пластика. Отлично способен перерезать кабельные жилы. Страна-изготовитель – Китай, рекомендованная стоимость для розничных точек продаж – 590 рублей.

1623301350 138 3 6

Cablexpert T-431
Достоинства:
  • Небольшая стоимость;
  • Надежная рукоять;
  • Хорошие режущие качества.
Недостатки:
  • Не выявлено.
2-ое место: «Pro’sKit 8PK-3141A»

Неплохой инструмент с узкой специализацией и специально предназначен для расшивки кабелей витой пары на кросс. Конструкция выполнена из прочного АБС-пластика, а режущие лезвие изготовлено из рессорно-пружинной стали 65Мн. Тип используемой головки – «Кроне» с твердостью по шкале Роквелла в 50 килограмм-сил.  Отлично подойдет для интенсивной работы по прокладке сетевых кабелей. Страна-изготовитель – Тайвань, установленная стоимость для магазинных сетей – 690 рублей.

1623301350 383 2 5

Pro’sKit 8PK-3141A
Достоинства:
  • Мощный нож в конструкции;
  • Подходит для каждодневной работы;
  • Корпус – прочный АБС-пластик.
Недостатки:
  • Не обнаружено.
1-ое место: «Krone LSA-PLUS 6417 2 055-01»

Данный инструмент является полностью универсальным и максимально автоматизирован. На ручке расположены несколько дополнительных приспособлений, таких как уровень, опора и увеличительное стекло. Лезвие изготовлено из прочнейшей инструментальной стали, что говорит о возможности повседневного и интенсивного применения. Его небольшая масса и скромные габариты делают возможным использование инструмента в условиях стесненного пространства. Страна-производитель – Германия, установленная стоимость для розничных сетей – 2200 рублей.

1623301350 857 1 8

Krone LSA-PLUS 6417 2 055-01
Достоинства:
  • Качественная сталь ножа;
  • Прочный корпус;
  • Возможно интенсивной работы.
Недостатки:
  • Высокая цена.

Вместо эпилога

Инструмент для работы с витой парой предпочтительнее подбирать в зависимости от того набора действий, которые необходимо будет произвести. Одновременно, следует обратить внимание на то, какие провода, клеммы и модульные разъемы должны будут подвергнуться обработке. Обычно, для стандартной протяжки и установки сетей подойдут  инструменты для установки разъема и проверки качества соединения. Когда же предполагаются масштабные работы, а тем более вне помещения, то лучшим выбором станет комбинированное устройство.

Что касается наполненности рынка рассматриваемых устройств, то в сегменте точных измерительных приборов несомненным лидером являются представители отечественных компаний. Данная ситуация стала возможна потому, что им созданы условия для облегченного прохождения государственной регистрации. В то же время, сегмент обжимных приборов более ориентирован на западные образцы, при чем явного лидера выявить сложно. Однако, более дешевыми и менее надежными оказались представители азиатских компаний. В сегменте приборов для укладки витой пары однозначным спросом пользуются модели от восточноевропейского производителя, несмотря на их довольно немалую стоимость. Конечно, что довольно-таки высокая цена компенсируется наличием множества дополнительных приспособлений и качеством исполнения.
