Качественные счетчики и расходомеры нефтепродуктов на 2021 год

Глобальное развитие экономики способствует увеличению потребления энергии и развитию новых нефтегазоносных ресурсов. Технический прогресс сделал возможным разработку в ранее недоступных местах из-за слабой инфраструктуры. Единственное требование, предъявляемое к оборудованию, заключается в том, чтобы оно могло работать от солнечных батарей, либо от другого рода автономных источников. Внедрение автономных систем добычи с минимальным вмешательством человека допускает использование инструментов с максимальной отдачей без простоев и аварий, связанных с человеческим фактором.

Несмотря на это ситуацию на рынке не назовешь стабильной. Цена стремительно меняется практически каждый день. Это приводит к подорожанию цен на топливо и не только. Опираясь на это крайне важно контролировать поступление и расход ценных ресурсов. Для этих целей используют расходомеры и счетчики нефтяных продуктов.

Чем измеряют?

images - Качественные счетчики и расходомеры нефтепродуктов на 2021 год

Расходомеры представляют собой измерительные приборы высокой точности, предназначенные для контроля поступления и расхода нефтяных продуктов. Учитывая среду, в которой используется, он должен обладать износоустойчивостью, оперативно реагировать на изменения в изменяемой среде и предоставлять максимально точные данные.

Устройства используют практически на каждой стадии добычи:

  • разработка источника;
  • перевозка;
  • последующая обработка.

Кроме того, без них не обходятся коммерческие предприятия, занимающиеся реализацией нефтепродуктов.

Каков принцип работы?

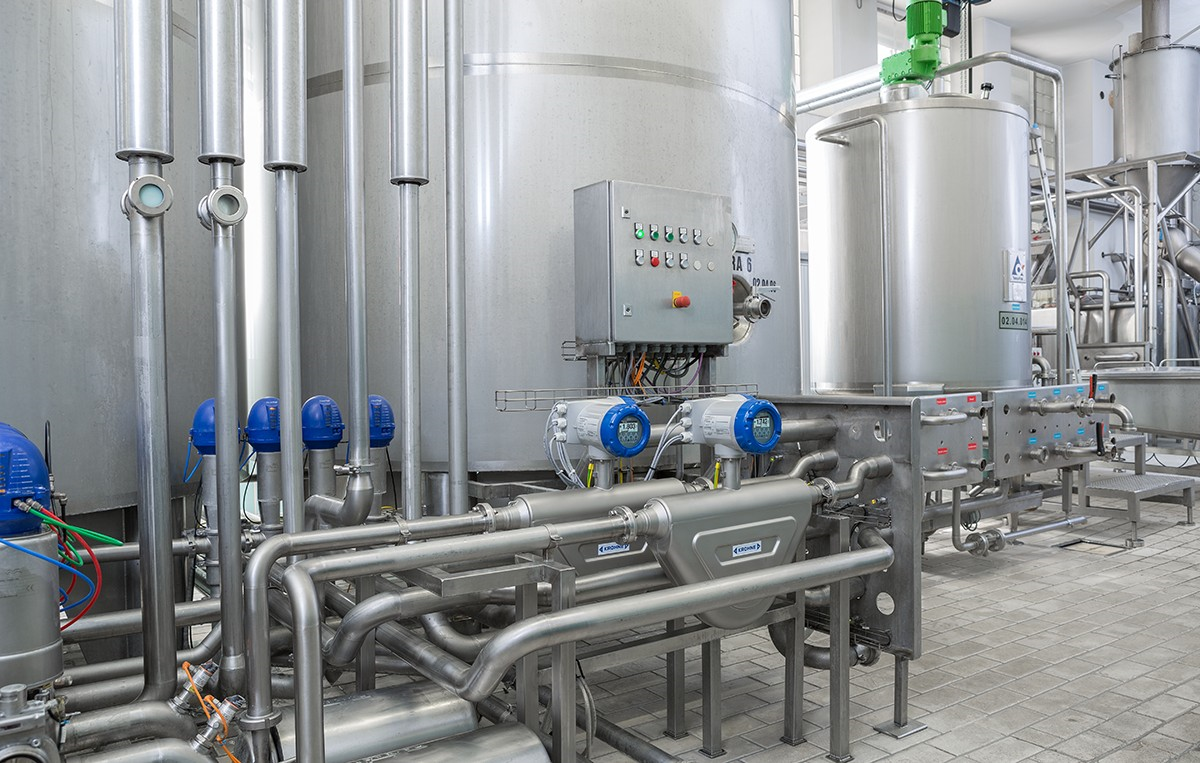

princzip - Качественные счетчики и расходомеры нефтепродуктов на 2021 год

Определение расхода потребления нефтепродуктов и масел основан на физических законах и явлениях, за счет которых требуемые величины определяют посредством измерения известных зависимых.

Каждый тип прибора использует отличные от других методы определения величин. Выделяют такие, как эффект Кориолиса, ультразвуковой с овально-шестереночным механизмом при участии герконов, и роторные. Электромагнитные устройства основаны на электромагнитной индукции. В ротаметрах, на поплавок влияют сила тяжести и жидкости, которые уравновешены. Положение поплавка указывает на расход.

Какие бывают?

vidy - Качественные счетчики и расходомеры нефтепродуктов на 2021 год

 Электромагнитные расходомеры

Работают согласно закону Фарадея, который гласит, что электропроводная жидкость, двигающаяся в магнитном поле, индуцируется в ЭДС пропорционально скорости движения жидкости. Ток двигается перпендикулярно жидкости в проводнике. Устройство определяет напряжение между двумя электродами, и за счет этого определяется объём жидкости. Метод характеризуется высокой степенью точности и надежности, при этом ничего не препятствует движению. За счет отсутствия движущихся частей прибор прослужит в течении длительного времени.

Достоинства:

  • на показатели не влияет плотность, давление, температура и вязкость;
  • допускается измерение объёма жидкостей с механическими примесями;
  • широкий выбор доступных номинальных диаметров;
  • свободное поперечное сечение трубы допускает CIP/SIP очистку;
  • отсутствуют выступающие внутрь трубы части, которые могут создать потерю давления;
  • не нуждается в дополнительном обслуживании;
  • доступная цена.

Недостатки:

  • магнитные и проводящие осадки оказывают влияние на результаты измерений;
  • малоинформативный сигнал;
  • необходимо позаботиться о защите преобразователей и линий связи от внешних источников помех.

 Ультразвуковые расходомеры

Для получения данных измеряют разности времени прохождения волны. Конструкция включает в себя передатчик ультразвуковых волн. При движении жидкости по трубопроводу волна сносится. В результате для того, чтобы сигнал достиг передатчика требуется разное время. При движении против потока необходимо затратить больше времени, но, если сигнал движется параллельно потоку, временные затраты минимальны.

Все устройства микропроцессорные, на выходе имеют токовый и импульсный сигналы. Оснащены цифровым дисплеем с цепью сигнализации, показатели суммарного расхода сохраняются с указанием нештатных ситуаций. Они могут измерять расход реверсивного потока.

Достоинства:

  • погрешность измерения составляет не больше 2%;
  • допускается измерение не электропроводных и загрязненных сред, суспензий;
  • возможен монтаж на трубах большого диаметра;
  • низкая инерционность;
  • без потерь давления;
  • диапазон рабочих температур от -200 до +600 С;
  • доступная цена.

Недостатки:

  • пузырьки в измеряемой среде влияют на точности показаний;
  • негативное влияние вибраций;
  • высокая восприимчивость к перекосам потока;
  • отражающие и поглощающие ультразвук поверхности и осадки негативно сказываются на результатах;
  • требует определенную минимальную скорость потока.

Расходомеры перепада давления

При движении жидкости либо газа через сопло или иного рода сужающее устройство возникают перепады давления. В этом месте поток изменяет скорость и возрастает давление. Задача расходомера заключается в его измерении.

После изменения площади сечения вещество должно вновь заполнить образовавшиеся пустоты. Другими словами, вернуться в исходное положение.

При выборе расходомера переменного давления важно обратить внимание на коэффициент расхода. Его задача учитывать неравномерное движение сечению потока, вызванное трение об стенки трубопровода и вязкостью среды. В качестве сужающего устройства используют:

  • трубка Пито;
  • трубка Вентури;
  • расходомерные сопла;
  • диафрагма.

Достоинства:

  • нет движущихся частей.

Недостатки:

  • высокая чувствительность к различного рода осадкам на сужении;
  • наличие механических препятствий в сечении (шайба, сопло);
  • небольшой диапазон измерений.

Вихревые

Принцип работы заключается в эффекте Кармана (вихревая дорожка Кармана). Для вычисления расхода определяют частоты колебания давления. Они появляются при зарождении вихрей, или колебании струи, из-за обхождения препятствия определенной формы.

Измеряемое вещество при обхождении препятствия изменяет направление обтекающих потоков и поднимает скорость, уменьшая давление. Обогнув препятствие ход жидкости в среде замедляется и возрастает давление. Передняя часть обтекаемого объекта находится под постоянным воздействием высокого давления, а задняя — низкого. Крайний слой потока под воздействием разницы давления отрывается от тела и изменяя вектор движения образует завихрения. Они образуются с обеих сторон от объекта.

Достоинства:

  • сплошной монолитный объект;
  • стабильные показания;
  • простота эксплуатации;
  • высокий уровень точности;
  • загрязнения не сказываются на работе.

Недостатки:

  • повышенная чувствительность к вибрациям;
  • минимальный диаметр трубы, на которую можно установить расходомер, — 150мм, максимальная — 300 мм;
  • для работоспособности необходима определенная скорость потока.

Тахометрические

В трубу устанавливают небольшой вращающийся элемент. Скорость его движения пропорциональна объему расходу. Определяя количество совершенных оборотов турбиной либо крыльчаткой, выявляют необходимую величину. Это возможно благодаря специальным электрическим тахометрическим преобразователям. Они тормозят вращающий элемент, из-за этого их точность выше, чем у счетчиков с механическим редуктором.

Достоинства:

  • не требуют питания;
  • умеренная стоимость.

Недостатки:

  • малый срок службы вращающегося элемента;
  • примеси и посторонние предметы негативно сказываются на точности показаний;
  • небольшая степень надежности;
  • непостоянность данных.

Кориолисовы

При оказании на движущуюся силу колебаний перпендикулярно направления потока, возникает сила Кориолиса, она пропорциональна массовому расходу. На основе данного принципа разработан данный тип устройства.

Для этого используют вибрирующие трубки.

На входе и выходе в специально подготовленный участок размещены датчики, которые отмечают геометрический сдвиг фаз трубок. Процессор на основе полученных данных вычисляет потребление. Частота колебаний измерительных трубок вызвана измерением плотности среды. Кроме того, в них регистрируют температурные показания, для дальнейшего определения и компенсации ее воздействия.

Достоинства:

  • осадки не оказывают влияния на полученные данные;
  • вычисление массового расхода;
  • во внутреннем сечении отсутствуют препятствия;
  • электрическая проводимость жидкости не оказывает влияния на результаты замеров.

Недостатки:

  • вибрации оказывают влияние на точность;
  • неукоснительное соблюдение инструкции при изготовлении;
  • высокая стоимость.

Как выбрать?

gasoline 175122 960 720 - Качественные счетчики и расходомеры нефтепродуктов на 2021 год

Расходомер прост в эксплуатации, способен прослужить в течении длительного времени и гарантировать точность показаний. Его крепкий корпус выдерживает негативные воздействия измеряемой среды и предохраняет внутренние элементы от преждевременного износа. Для того, чтобы он неукоснительно мониторил расход и изменения характеристик необходимо правильно подобрать расходомер, определив:

  • допустимые условия для эксплуатации;
  • конструктивные особенности модели;
  • границы возможной погрешности;
  • минимальный и максимальный расход нефтепродукта;
  • возможное максимальное избыточное давление;
  • температуры среды и ее вязкость;
  • вес;
  • класс устройства;
  • тип монтажа (минимальный и максимальный возможный диаметр, размещение отверстий для подводки труб и др.).

промышленные счетчики и расходомеры нефтепродуктов на 2021 год

FM-I-80

fm i 80 - Качественные счетчики и расходомеры нефтепродуктов на 2021 год

Промышленный расходомер нефтяной жидкости серии FM-I-80 разработан для определения точного расхода таких жидкостей как бензин, масло, дизельное топливо, нефть и другие аналогичные жидкости. Он работает только с неагрессивными средами. Для обеспечения нормального функционирования перед ним необходимо установить фильтр, его тонкость должна составлять не ниже 0.1 мм.

FM-I-80

Достоинства:

  • фланцевое соединение;
  • механизм с овальными шестеренками;
  • максимальное давление 16 атмосфер;
  • стальная проточная часть;
  • точность +- 0.5%;
  • работа в диапазоне от — 40 до +60С;
  • возможность обнуления разового учета;
  • данные о суммарном расходе отображаются на пятиразрядном табло и не обнуляются

Недостатки:

  • высокая стоимость.

Krohne OPTISONIC 7300

krohne optisonic 7300 - Качественные счетчики и расходомеры нефтепродуктов на 2021 год

Новая модель от мирового лидера в продаже высокоточного оборудования обзавелась высокопрочным корпусом, не имеющим выступающих и движущих частей. Она относится к линейке ультразвуковых устройств.

В сравнении с аналогичными моделями от других компаний не нуждается в регулярной калибровки, достаточно единоразовой заводской.

Сенсоры расходомера изготовлены из материалов устойчивых к коррозии, для корпуса подобраны хладостойкие марки стали. Это позволяет использовать прибор в максимально тяжелых условиях без страха, что придет в негодность.

Krohne OPTISONIC 7300

Достоинства:

  • внедрение новых технологий позволило использовать в ранее недоступных местах, так как создавались помехи;
  • отсутствуют потери давления;
  • не нуждаются в дополнительном обслуживании;
  • погрешность 1%;
  • расчет расхода на основе показаний с датчика давления и температуры;
  • специальная конструкция исключает накопление жидкости между сенсором и стенкой;
  • благодаря демпфированию исключается вероятность замыкания сигнала.

Недостатки:

  • максимальный показатель давления составляет 150 бар.

OGM-50

Механический счетчик используется для выявления расхода бензина, дизельного топлива и другого рода веществ. Корпус изготовлен из алюминия, он выдерживает пагубное воздействие измеряемой среды.

Благодаря овальным шестеренкам прибор имеет высокие показатели точности.

OGM-50

Достоинства:

  • два цифровых табло, для показания разового расхода и обнуления, второй отображает данные об общем расходе и позволяет удалить его;
  • широкий диапазон измерений;
  • допустимые температуры от — 25 до +80 С;
  • небольшой вес.

Недостатки:

  • вязкость от 1 до 1000 мПА.

Механические расходомеры

PIUSI K33 METER VER.D ATEX F0057003A

piusi k33 meter ver.d atex f0057003a - Качественные счетчики и расходомеры нефтепродуктов на 2021 год

Устройство механического класса ориентировано на индивидуальное использование для определения количества потребляемого бензина, керосина и другой жидкости. Товар итальянской компании PIUSI. Он прост в управлении и самостоятельной калибровке. Для изготовления корпуса использовали специальный устойчивый к агрессивной среде материал. Возможна установка на гибкие и жесткие трубы, а также на насосы и резервуары. Выход шланги размещен слева.

PIUSI K33 METER VER.D ATEX F0057003A

Достоинства:

  • погрешность 1%;
  • допустимое давление 3.5 бар;
  • минимальная скорость потока 20 л/мин;
  • две шкалы;
  • винт для калибровки уменьшает процент погрешности;
  • резьбовые 25 мм соединения для подключения к насосу и шлангам;
  • допускается монтаж фланцевого соединения.

Недостатки:

  • высокие показатели погрешности.

Gespasa MG 80

Универсальное механическое устройство разработано для учета дизельного топлива. При изготовлении корпуса использовали ударостойкий пластик. Это исключает риск повреждения при незначительных механических воздействиях.

На борту счётчика установлены две шкалы: для отображения общего расхода и результата последних измерений.

Gespasa MG 80

Достоинства:

  • фильтр грубой очистки;
  • эксплуатация при температуре от -10 до +60 градусов С;
  • 5 разъёмов для подключения шлангов;
  • максимальная скорость потока 90 литров;
  • максимальное давление 3.5 бар.

Недостатки:

  • не ориентирован на коммерческое использование.

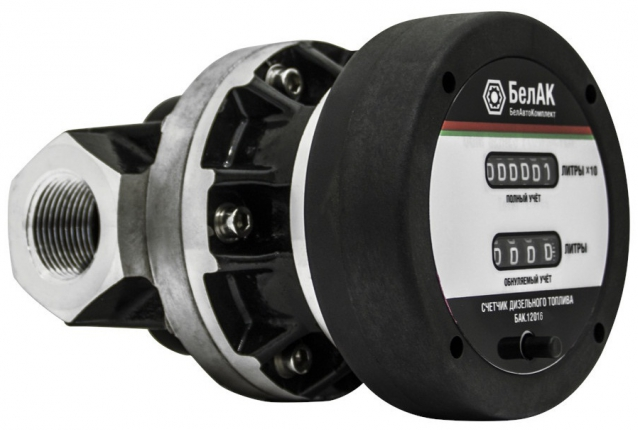

БЕЛАВТОКОМПЛЕКТ БАК.12016

belavtokomplekt bak.12016 e1584921473577 - Качественные счетчики и расходомеры нефтепродуктов на 2021 год

Универсальный расходомер для точного определения при перекачивании жидкостей. Применима для всех видов топлива. Допускается возможность использования устройства в коммерческих целях. За его высокую точность относят к профессиональному классу, для достижения максимального результата рекомендуется использовать в комплекте с топливным оборудованием БелАК.

Измерения осуществляются благодаря роторному механизму. Он представляет собой два зубчатых колеса внутри эллипса. Они оборачиваются при прохождении через специальную камеру определенного объема. При этом учитывается объем, несмотря на плотность и вязкость.

БЕЛАВТОКОМПЛЕКТ БАК.12016

Достоинства:

  • уровень погрешности 0.5%;
  • выдерживать до 9 млн литров;
  • работает при температуре +70 градусов С;
  • роторы созданы из стали повышенной прочности.

Недостатки:

  • высокая стоимость.

Ультразвуковые счетчики нефтепродуктов

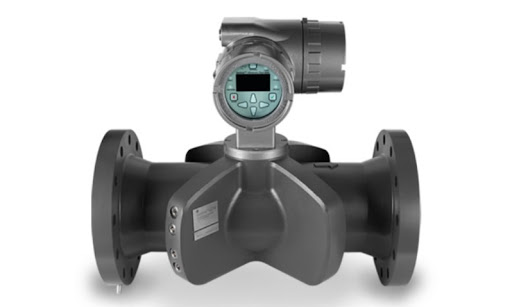

Sentinel LCT4

sentinel lct4 - Качественные счетчики и расходомеры нефтепродуктов на 2021 год

Компания GE Panametrics выпустила новую модель линейки ультразвуковых устройств контроля расхода сырой нефти и ее продуктов. Аппарат прошел сертификацию OIML R117-1 и Главы 5.8. API MPMS.

Новая модель получила корпус с изящными линиями изготовленный из ударопрочных материалов. Она была лишена буфера и распределительных колонок.

использование совершенно новых алгоритмов расчетов минимизирует воздействие вязкости жидкости на результаты измерений. Ее смена теперь не требует дополнительной калибровки и установки других настроек.

Sentinel LCT4

Достоинства:

  • минимальный уровень погрешности 0.15%;
  • монолитная сварная конструкция без движущихся элементов;
  • отсутствуют фильтры и решении;
  • не падает давление;
  • достаточно одной калибровки на заводе-изготовителе для использования;
  • нет ограничений, связанных с трубой.

Недостатки:

  • узкоспециализированная модель требующая водопровод не мене 80 мм.

Daniel 3814

daniel 3814 - Качественные счетчики и расходомеры нефтепродуктов на 2021 год

Высокоточные измерения согласно сертификации, API Chapter 5.8 и OIML R117 ставят его на один уровень с лучшими представителями своего класса. Благодаря полнопроходной конструкции снижена вероятность падения давления к минимуму. Электронный блок Daniel 3810 позволяет в кратчайшие сроки выявить и устранить возникшую проблему.

Daniel 3814

Достоинства:

  • погрешность 0.27%;
  • единоразовая калибровка оборудования в специализированных лабораториях компании Emerson;
  • при изготовлены использовались нержавеющая и углеродистая сталь.

Недостатки:

  • низкая максимальная скорость движения потока.

GE Sensing AT868

ge sensing at868 - Качественные счетчики и расходомеры нефтепродуктов на 2021 год

Яркий представитель своего класса вобравший в себя лучшие наработки своих предшественников и конкурентов. Счетчик представляют собою прочную конструкцию без движущихся частей и не требующий регулярного обслуживания для поддержания без перебойной работы. Встроенные процессоры поддерживают расчет согласно оригинальных технологий кодирования., специализированное программное обеспечение подстраивается под динамически изменяющуюся среду.

GE Sensing AT868

Достоинство:

  • накладные преобразователи создают условия для гибкого и удобного контроля за расходом нефти;
  • прочная ударостойкая конструкция;
  • снижены затраты на установку и содержание оборудование в сравнении с аналогами;
  • проводит измерения практически в любых средах.

Недостатки:

  • не запоминает статистику по накопленному расходу. Отсутствует внутренняя память. Для устранения недостатка необходимо приобретать дополнительное оборудование.

Рынок приборов для точного измерения нефти сегодня предлагает покупателю широкий ассортимент товаров, способных удовлетворить практически все потребности потенциальных заказчиков. Для осуществления покупки достаточно обратиться в специализированный интернет-магазин, квалифицированные специалисты помогут решить возникшие проблемы. В представленный топ вошли лучшие представители в своем классе.
