?Обзор лучших паяльных фенов на 2021 год со всеми достоинствами и недостатками

Паяльный термофен — незаменимый помощник. С ним выполняют огромное количество работы в абсолютно разных сферах деятельности. Фен помогает соединить напольное покрытие, плёнку. Фен невозможно заменить при проведении разных видов работ. Его активно применяют при ремонте мобильного телефона, компьютера, ноутбука для аккуратного отсоединения неработающих элементов и впаивания новых деталей.

В настоящее время в торговой сети предлагают большой выбор моделей, способных помочь в решении многих бытовых проблем. Однако и стоимость у них достаточно высокая, почему многие умельцы изготавливают такую технику самостоятельно.

Редакция сайта подготовила обзор лучших паяльных фенов и станций. Рассмотрим популярные изделия со всеми их достоинствами и недостатками.

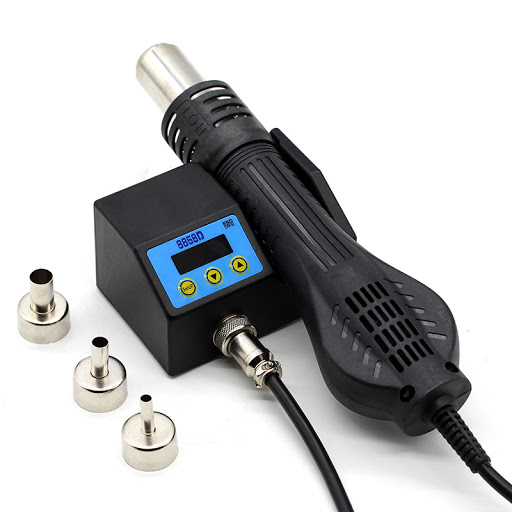

Паяльный термофен

Он напоминает обычный прибор, который часто используют в быту. Разница состоит в температурах, которые он производит. Максимальная мощность позволяет устройству выполнить пайку любых изделий.

Термофен относят к приборам, спаивающим легкий материал с помощью горячих воздушных потоков

Его применяют при:

• тепловых обработках деталей;
• удалении с поверхности изделий старых покрытий;
• прогреве изделия для дальнейших действий (нагревание трубы перед её изгибом);
• регулировке температуры воздуха, выходящего из сопла (осуществляют с помощью реле).

Паяльным термофеном называют современное электрическое оборудование, при помощи которого за небольшой промежуток времени разогревают металлический отвод. Прибором несложной конструкции и качественной сборки может пользоваться даже человек, не имеющий опыта взаимодействия с данной конструкцией.

Паяльный фен используют при работе с электрической схемой и электрической сетью

Принцип работы с приспособлением очень простой:

• нажимаем кнопку для включения;
• включаются функции вентилятора, нагревателя;
• захватываемые вентилятором воздушные массы нагреваются и подаются на место, которое необходимо расплавить;
• при достижении нужной припою температуры, мастер отсоединяет или присоединяет необходимые детали.

Устройство

В конструкцию фена входит:

• корпус — нагреватель с высокой термостойкостью, (для него часто используют фарфор, керамику, эбонит);
• нагреватель нихромовый небольшого радиуса, он способствует сохранению своей формы, который обычно изготавливают при нагреваниях;
• нагнетателя – устройства для нагнетания воздушных потоков (насос или вентилятор), он устанавливается с помощью монтажа на тыльную сторону термофена, имеет маленький размер, удобный для пользования;
• ручки. Для уменьшения температуры ей нужна обмотка из жаропрочной ткани;
• различные насадки. Их самая распространённая форма – это неширокая трубка;
• датчик температур;
• выключатель.

Воздух в устройстве может разогреться до температуры 750 градусов. Чтобы обеспечить такой прогрев, его нагревательная часть должна иметь мощность более 1,8 кВт. Очень важный элемент промышленного термофена — регулирование температур до 350 и 550 градусов, она поднимается к поверхностям спаиваемой детали.

Термофены настраивают так, чтобы при удалении его от поверхности детали на небольшое расстояние (до 10 см), температура воздуха уменьшалась в два раза.

Самостоятельно изготовление прибора

Главным требованием, необходимым для самодельного прибора, является создание горячих воздушных масс до 85 градусов С и мощность нагревательных элементов до 2,6 вКт. Также нужно подобрать дешёвые, доступные детали.

Конструкция для термофенов подбирается ручная и стационарная.

Особенность изготовления

Стационарную модель проще изготовить, её не ограничивают размерами, не придерживаются температуры на ручке. Однако такой фен нужно зафиксировать в неподвижном состоянии, а передвигать в процессе работы деталь. Данная модель делает работу сложной.

Перспективной моделью является маленький движущийся ручной прибор, который можно держать руками без рукавиц или других средств защиты.

Основным вопросом является подготовка нагревательного элемента. Эти элементы нужно выполнить самостоятельно из нихрома (сечением до 0,8 мм).

При применении нихромовой проволоки большего диаметра увеличится мощность, а требуемая температура не будет соблюдена. Чтобы прибор получился компактным, в нагреватель устанавливают спираль, затем её располагают у цилиндрического, высокотермического основания, выполненного из кварца или фарфора. Их обычно находят в испорченных непроизводственных фенах.

Когда в доме имеются светильники с галогенными трубчатыми лампами мощностью до 2,6 кВт, из них можно делать нагревательные элементы, и тогда стоимость прибора удешевится.

Обычным вентилятором можно пользоваться, как нагнетательным элементом. При самостоятельной сборке фена это будет самая затратная деталь. При наличии нерабочего домашнего фена нагнетатель просто достают из него.

Самым дешёвым вариантом является наличие маленькой помпы для аквариума. Её устанавливают совместно с накопителем воздуха из маленькой пластиковой бутылки. В месте её установления нагрева нет, потоки горячих воздушных масс направлены в иную сторону. На воздушный нагнетатель также не попадает тёплый воздух.

Для главной корпусной части подходят корпуса из старых бытовых фенов, а для носика используют материал, выдерживающий 800 С и являющийся изоляцией для других корпусных деталей. Сопло выполняют из металлической трубки.

Термическую изоляцию обеспечивают кварцевые элементы, также используют слюду, стекловолокно, стёкла, фарфора, керамику. Для изготовления прибора нужно пользоваться специальным термоустойчивым клеем.

Для устройства термофена должны обязательно быть:

• пусковой включатель;
• механизм, регулирующий скоростные потоки воздуха горячим нагревательным элементом. Для этого нужно установить реостат.

Систему для регулирования мощности применяют от исправных устаревших бытовых изделий. Пусковой включатель запускают кнопкой или клавишей.

Процесс сборки

Сборку прибора начинают с изготовления спирали путём натяжного накручивания тонким нихромом (до 0,6 мм) на проволоку из стали до 7 мм. Размер полученной спирали должен быть таким, чтобы сопротивление тока равнялось 75-95 Ом. Ею обёртывают лампу или паяльник, закрепляют асбестом на термоустойчивом клее, концы выводят наружу.

Изготовленный нагреватель устанавливают в корпусе, уложив в него слюдяные пластинки, асбест. Выходные концы соединяют с электропроводами и прокладывают их к пусковому механизму и реостату, регулирующему напряжение спирали.

В обратной части корпуса закрепляют нагнетательный компрессор с отверстием нагревателя. Если компрессор или нагреватель имеют размеры, превышающие корпус, их фиксируют у торца корпуса и соединяют трубкой, подающей воздух. Такая трубка должна проходить к нагревателю внутри изделия и проходить через канал.

От нагнетательного элемента выводят электропровод, соединяют с проводником нагревательного элемента, подключают к питанию так, чтобы включатель регулировал одновременно оба этих элемента.

Реостат, регулирующий воздушные потоки, соединяют с нагнетателем. Он не зависит от включений нагревательного элемента.

Электрические проводники выводятся книзу корпусной ручки, а клавишные или кнопочные включатели с рычагами реостатов прикрепляют для удобства с наружной стороны, затем обе половины корпуса соединяют, установив в концевую часть конус и прикрепив туда металлическое сопло.

Поработав с небольшим термофеном, мастер понимает, что нужно иметь более производительное оборудование, так как у обыкновенного паяльника невозможно устанавливать определённую температуру нагрева, в нём отсутствует регулирование мощности нагревателя. Поэтому в процессе работы сердечник быстро обгорает, припои плохо ложатся на поверхность, при пайке возникают риски перегрева радиодеталей, дорожек на плате, или контакты полностью не пропаиваются.

В паяльной станции имеется возможность контроля над прогревом, получается стабильный технологический процесс безопасного проведения пайки.

Паяльные станции

Для выполнения качественного ремонта требуется профессиональное оборудование. Торговая сеть, площадка AliExpress предоставляют широкий выбор разнообразных приборов. Работу сложных электронных устройств производят только при помощи специальной паяльной станции.

Сейчас имеется огромный выбор изделий, однако перед их приобретением специалисты рекомендуют разобраться с их видами, назначениями, возможностями.

Контактные

Станция имеет вид паяльника, оснащённого электронным регулятором температур. Приборы для спайки определяют на категорийность по припоям:

• оловянно-свинцовыми;
• припоями без свинца. В такой прибор встраивают нагреватель мощностью (до 160 ватт) и высокой температурой плавления. С температурным регулятором проще спаивают легкоплавкий припой со свинцом.

Аналоговые, цифровые, индукционные

На разделение типов спаивающего оборудования влияет принцип действия управляющего блочка.

Температура стабилизируется при условии, что нагреватель работает, пока жало прогревается до определённых температур, потом питание автоматически отключится.

При опускании температуры до определённого уровня нагреватель включается и опять нагревает сердечник. За работой прибора следит электромагнитное реле, оно управляется при помощи электроники и термодатчика.

Оборудование относительно недорогое, однако отличается низкой точностью, при которой происходит перегрев жала, и как следствие, смена сердечника.

Спайку производят нагревателем. Управляет процессом PID-регулятор программой, заложенной в микроконтроллере. Цифровой контроль считается более точным.

• Индукционная.

Эта станция производит нагрев жала за счёт импульсной катушки, функционирующей при колебаниях с высокой частотой, образующих в покрытиях из ферромагнетиков вихревого тока. Прогревается жало до определённой температуры (точка Кюри), затем при изменении магнитных свойств, прогрев заканчивается.

Бесконтактные приборы

Ими пользуются при ремонте или демонтаже схем, замене микросхем, имеющей множественные концы. Оборудование для спайки деталей выпускают: инфракрасными, термовоздушными, комбинированными.

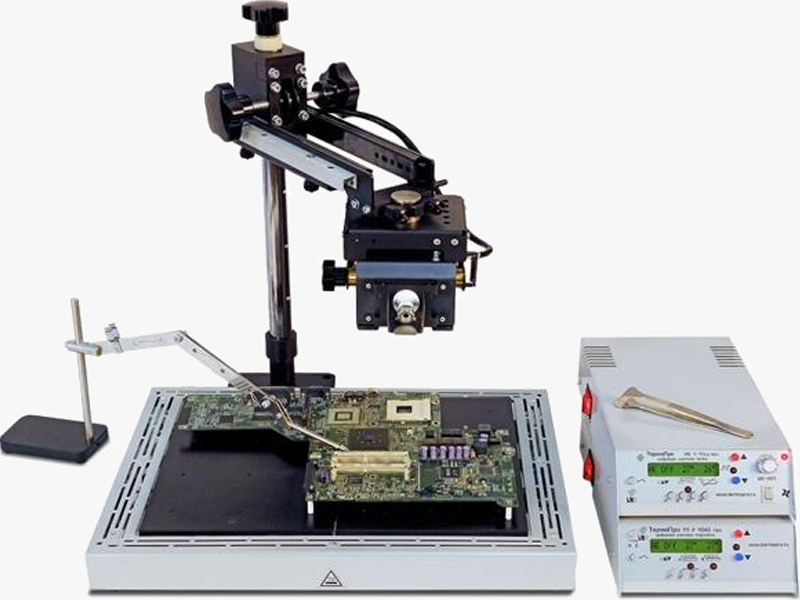

• Инфракрасные.

В основе находится нагревательный элемент инфракрасного излучателя из кварца или керамики. Обладает определёнными достоинствами:

1. возможно действие с профильными материалами;
2. не обязательна насадка для каждой микросхемы;
3. при проведении пайки воздух не сдувает детали с платы;
4. равномерно прогревается место пайки.

• Термовоздушные.

Контактные приборы функционируют только для монтажа деталей. Демонтаж множественных деталей производится специальными приборами с термофеном.

При отсутствии термовоздушной станции используют промышленные фены или газовые горелки. Однако таким способом невозможно предоставить хороших результатов работы, всегда лучше пользоваться приборами, предназначенными для конкретных видов работ.

• Комбинированные.

Прибор сочетает устройство с другими дополнениями : термофенами или паяльниками.

В конструкции оборудования находится компрессор, работающий на всасывание. Прогретые детали из поверхности убирают в другую ёмкость путём всасывания.

Дополнительные элементы:

Ко многим устройствам в комплект вносят дополнительные изделия, призванные облегчить работу:

• осветительную лампу;
• дымоуловитель;
• термопинцеты для очень мелких деталей.

 Критерии выбора

Паяльное устройство обеспечивает монтаж деталей. Качество работы зависит от параметров:

1. Вид нагревателя. У современных паяльных станций нагревательные элементы изготовлены из керамики и нихрома. Керамика мгновенно греется, однако она достаточно чувствительна к неравномерным прогреваниям и быстро трескается. Для обеспечения керамическому нагревателю хорошей отдачи тепла, длительной эксплуатации, высокой мощности применяют термостабилизатор. Нихромовый элемент очень быстро выходит со строя, его применяют для разовых использований. Но в связи с очень низкой стоимостью, есть рациональность в его приобретении.
2. Интервалы в регулировании температур.
3. Скорость прогревания.
4. Мощность для качественного функционирования прибора. Она необходима для спайки планшета, навигатора, смартфона.
5. Напряжение.
6. Параметры эргономики: форма, размеры, масса.
7. Температуры для спайки (не должна быть ниже 250С).

Для любого прибора необходимо иметь несколько сменных сердечников разной площади, краёв, формы. Они влияют на конечный результат:

• большая площадь увеличивает теплообмен при пайке;
• спаивание некоторых деталей зависят от формы сердечника и температуры.

Выбирая оборудование для монтажа, нужно разобраться, имеет ли данный прибор возможность проведения замены вышедших со строя деталей.

Рейтинг лучших паяльных станций в среднем ценовом сегменте

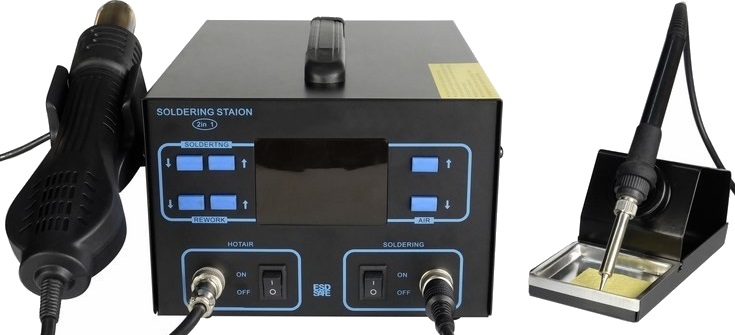

REXANT 12-0727, 750 Вт

Данная модель используется при проведении почти всего спектра самой квалифицированной работы с электроникой. Её мощность 750 Вт, максимальная температура — до 480 ̊С, чего вполне достаточно для серьёзных видов работ на больших площадях по пайке деталей, имеющих толстые контакты.

Комплектуется:

• феном, оснащённым 3 насадками;
• силовым штекером для соединений;
• паяльником, у которого в основе керамический нагреватель.

В устройстве сетевое питание отключается на «входе». Внутри расположен вентилятор для активного охлаждения в середине станции.

Оборудование с ЖК-дисплеем служит для пайки любых электронных компонентов.

Станция оборудована цифровым микроконтроллером температуры.

Изделие имеет уникальную систему охлаждения. Продолжительный продув воздухом после отключения продлевает срок эксплуатации нагревательного элемента и ручки.

Страна-изготовитель: Китай.

Стоимость: 14336 рублей.

REXANT 12-0727, 750 Вт

Достоинства:

Недостатки:

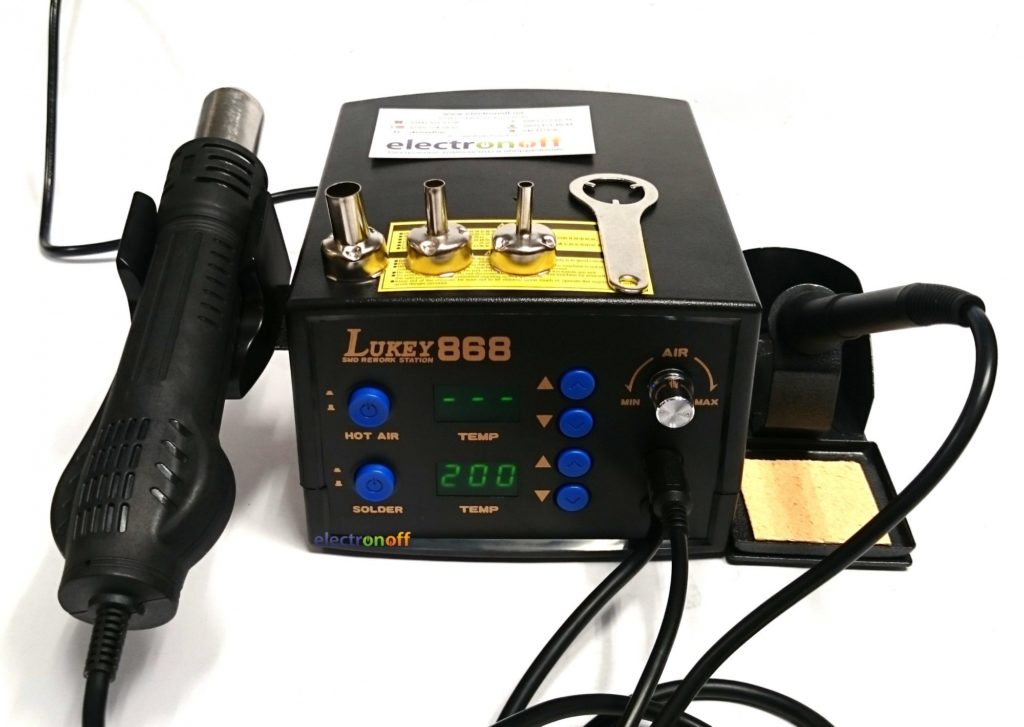

LUKEY 868, 750 Вт

Относится к вентиляторному, цифровому виду устройств. Предназначение — для монтажа и демонтаж SMD-компонентов.

В комплект находится:

• блок управления;
• паяльник;
• три термовоздушных насадки разных диаметров;
• подставка для паяльника и термофена.

Особенности данного прибора состоят в независимых регулировках температур фена и паяльника. При отключении фена температура падает до 50°С, а затем уже идёт отключение подачи воздуха, что способствует защите нагревателя от поломок.

Антистатическая функция помогает защитить платы во время статического или электрического разряда.

Страна-изготовитель: Китай.

Стоимость: 6879 рублей.

LUKEY 868, 750 Вт

Достоинства:

Недостатки:

 Топовые лучшие бюджетные паяльные станции

МЕГЕОН 00361, 50 Вт

Портативный прибор представлен компактным монтажным инструментом, в котором идеально сочетаются технические характеристики и цена. Благодаря использованию импульсного блока питания, станция обладает небольшим весом и компактными габаритами.

Прибор оснащён современными надёжными комплектующими, поэтому данное оборудование отличается достойным качеством пайки и высокой стабильностью в процессе работы.

Достаточно удобная простая станция оснащена паяльником с увеличенной мощностью, аналоговыми установками температуры и цифровой индикацией.

У паяльника имеется небольшой вес, что играет большую роль в работе. Он соединяется со станцией мягким шнуром с нормальным металлическим разъемом.

Страна-производитель: Россия.

Стоимость: 3112 рублей.

МЕГЕОН 00361, 50 Вт

Достоинства:

Недостатки:

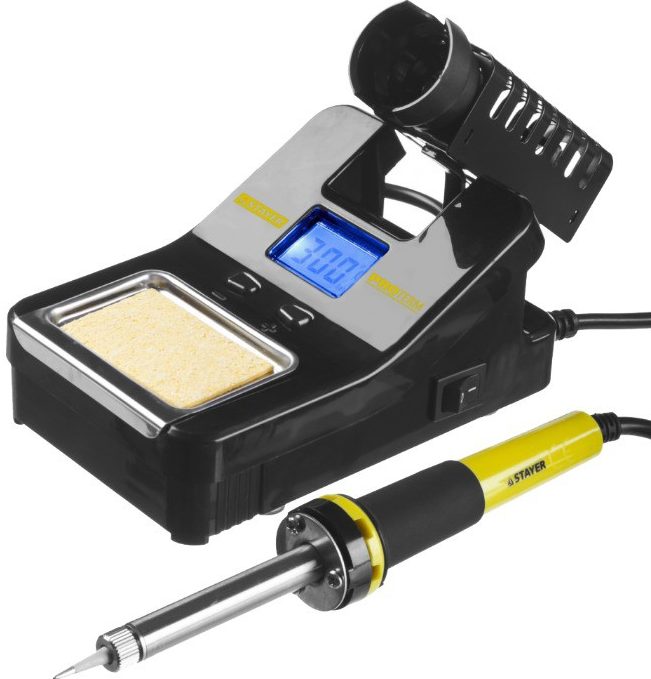

STAYER ProTerm 55370

Для изготовления паяльного прибора использовали высококачественные современные материалы. В изделии виден профессиональный подход к обеспечению высокой надёжности и увеличении длительности срока службы.

Импульсный блок питания с цифровой регулировкой температурных показателей встроен в подставку для паяльника, что освобождает много рабочего места за столом. Также станция оснащена небольшим выдвижным ящичком для хранения в нём сменных жал, мягких губок для ухода или каких-либо других деталей.

Индикатор температуры жидкокристаллический, на нём не всегда отчётливо видны все цифровые показатели.

Мощность паяльника 48 Вт, она невысокая, однако её достаточно для пайки небольших деталей.

Страна-изготовитель: Китай.

Стоимость: 1917 рублей.

STAYER ProTerm 55370

Достоинства:

Недостатки:

Топовые лучшие дорогие профессиональные приборы

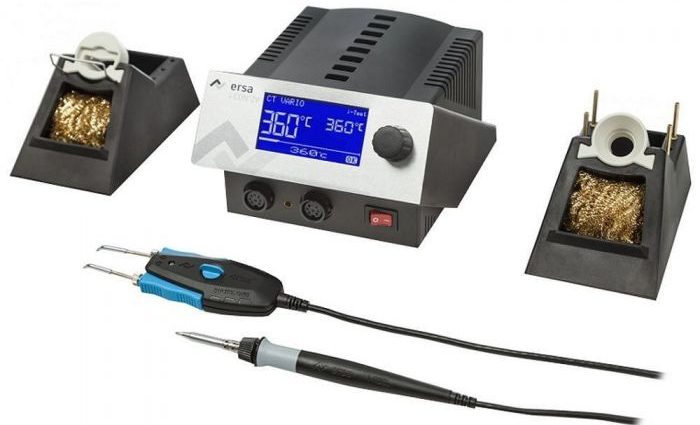

i-CON 2V + i-TOOL

Оборудование предназначено для пайки при ремонте и демонтаже изделий. Состоит из:

• двухканального микропроцессора с управляющим модулем разноязычного (и русского) интерфейса;
• небольшой, но очень мощный паяльник i-Tool.

Использование происходит в большом диапазоне приложений: от очень маленьких SMD до огромных многослойных плат. Для функционирования необходима термостабильность с высокой мощностью прогрева.

Другой канал предназначен для новых паяльных инструментов ERSA: термопинцетов или паяльников.

Компактный, удобный в использовании прибор моментально выходит на рабочий режим – для прогрева до 385 ̊С паяльнику достаточно десяти секунд.

Настройку станции проводят с помощью многофункционального энкодера i-OP, с носителем i-Set сохраняются настройки, их можно переносить между многими станциями.

Страна-изготовитель: Германия.

Стоимость: 51440 рублей.

i-CON 2V + i-TOOL

Достоинства:

Недостатки:

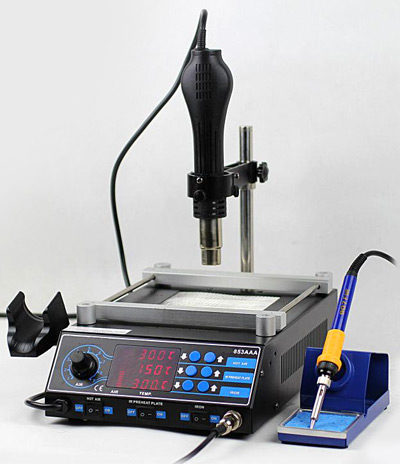

ELEMENT 853AAA, 1000 ВТ

Паяльная станция обладает повышенной мощностью в 1000 Вт, способна к мгновенному разогреву до 480º С. В работе с тонкими платами (для сохранения лака на дорожках) имеются возможности для плавного понижения температуры прогрева до 200 ̊С.

В работе используют фен на 680 Вт и паяльник на 65 Вт. Крупный дисплей, установленный на станции, помогает просто устанавливать параметры и отслеживать их. Пользователь самостоятельно регулирует подачу воздуха.

Чтобы плата находились в неподвижных состояниях, предусмотрена подставка с подогревом, которая ещё и убыстряет пайку дорожек в микросхеме. Для удобства предусмотрен специальный кронштейн, на который подвешивают паяльник или фен в рабочем состоянии.

Оборудование высокопроизводительное, его рекомендуют для работы в сервисных центрах, куда поступает большое количество бытовой техники для ремонта.

Страна-изготовитель: Китай.

Стоимость: 11797 рублей.

ELEMENT 853AAA, 1000 ВТ

Достоинства:

Недостатки:

Нами был предоставлен обзор паяльных станций разного ценового сегмента. Рассмотрены характеристики приборов, которые помогут потребителю выбрать лучшую модель. Редакция будет благодарна за ваши отзывы и комментарии о приборах, рассмотренных в этой статье.
