Устройство и сфера использования

Штангенрейсмасы от отечественного и иностранного производителя – высокоточные инструменты. Выполняют основную задачу – измеряют высоту и делают вертикальную разметку деталей. Позволяют получать данные с точностью до 0,005 см. Использовать устройство могут даже люди без опыта и соответствующих знаний.

Без инструмента не мыслят себя такие отрасли промышленности, как машиностроение, производство металлоконструкций, сборочные и ремонтные цеха, слесарные и токарные мастерские, металлообработка, автомобилестроение и так далее. Приспособления часто встречаются там, где нужно точно определить высоту деталей на разметочной плите. Им определяют линейные геометрические размеры конструктивных элементов, глубину отверстий и пазов, разметку заготовок и деталей при проведении ремонтных и сборочных работ.

Метрологические характеристики прибора проходят регулярную проверку по методике, определенной государственными стандартами. При помощи инструмента проводят горизонтальные, вертикальные и наклонные замеры. Последний вариант требует наличия дополнительных узлов.

Внешним видом напоминает штангенциркуль. Основными конструктивными элементами являются:

• массивное основание, выполненное из чугуна;
• разметочная ножка (отсчетная призма), в зависимости от назначения прибора;
• рамка для основной шкалы;
• нониус;
• измерительная штанга;
• винтовая пара микрометрической подачи;
• рамка микрометрической подачи;
• фиксатор для основной рамки;
• фиксатор для рамки микрометрической подачи.

Классификация приборов

Лучшие производители наладили выпуск огромного количества популярных моделей. Где купить подходящий товар, каждый выбирает самостоятельно. Одни предпочитают посещать специализированные торговые точки, чтобы посмотреть, что сколько стоит, ознакомиться с новинками, пообщаться с профессиональным менеджером по продажам, получить от него дельный совет.

Можно сделать заказ популярных моделей онлайн в интернет – магазине. Это сэкономит время, но может привести к приобретению некачественной подделки. По мнению покупателей, прежде, чем оформлять заказ, необходимо ознакомиться с техническими характеристиками и функционалом, провести обзор отзывов, просмотреть предоставленные на обозрения фотографии, проверить поставщика на порядочность.

Чтобы не допустить ошибки при выборе, необходимо для себя уяснить, какие бывают приспособления, и в чем их кардинальные отличия. Штангенрейсмасы  различаются конструктивным исполнением, в связи с чем их делят на такие типы:

Инструменты разнятся также максимально допустимой длиной (высотой) измерения предметов. Это значение указывается в миллиметрах. Данные входят в название модели. Если маркировка приспособления выглядит следующим образом «ШР-300», это говорит о том, что он в состоянии измерить длину или высоту детали в пределах 30 см. Выпускаются различные модели устройств: ШР-250, ШР-400 и так далее. Самая большая конструкция имеет маркировку ШР-2500.

Отличаются механизмы и классом точности. Он также указан в маркировке изделий. Если присутствует на товаре надпись ШР-250/0,05, это свидетельствует о том, что максимальная величина измерения ручного штангенрейсмаса составляет 250 мм, а его точность будет находиться в пределах 0,005 см. Данный инструмент относится к первому классу точности, исходя из ГОСТа 164-90. В первый класс точности входят приспособления с показателем от 0,05 до 0,09 мм. От показателя 0,01 и выше – инструменты второго класса точности. Цифровые товары имеют такую характеристику, как шаг дискретности. Он бывает в диапазоне от 0,003 до 0,009 см.

Рекомендации по использованию приспособления

Чтобы получить точные данные при проведении замеров, необходимо провести предварительную поверку инструмента. Основная задача – проверить нулевой отсчет. Для этого предпринимаются такие действия:

1. Берется проверочная плита и на нее устанавливается поверочное приспособление.
2. Опускается вниз рамка основной подачи. Необходимо установить полный контакт ножки и плиты.
3. Делается проверка шкалы нониуса и основной шкалы. Их нулевые отметки должны совпадать.
4. При проведении поверки прибора с нижним пределом более 40 мм, берется мерочная плитка необходимой толщины.

После окончания поверки устройство готово к эксплуатации. Определение параметров выглядит следующим образом:

1. Инструмент берется за основание, и подносится с искомой детали.
2. Опускается основная измерительная рамка до того момента, когда произойдет полный контакт измеряемой поверхности с отсчетной призмой.
3. Микрометрическая пара поможет достичь полного соприкосновения детали и поверхности прибора.
4. Обе шкалы фиксируются.
5. Считываются данные основной шкалы и приплюсовываются к ним показания со шкалы нониуса.

Чтобы осуществить разметку, нужно предпринять следующие шаги:

1. Рамка устанавливается на необходимой высоте.
2. Происходит ее фиксация посредством стопорного винта.
3. Чертилка с твердосплавным наконечником помещается в паз держателя.
4. Ее крепление происходит при помощи винта стопорного типа.
5. Устанавливается на измерительную плиту разметочный штангенрейсмас и заготовка.
6. Чтобы прочертить горизонтальную линию, нужно переместить инструмент по плите, прочно держась за основание.
7. Конечный итог – четко прорисованная линия на необходимой высоте.

На что обратить внимание, чтобы выполнить операции с особой точностью? Вне зависимости от вида прибора и его функционала, правила использования инструмента одинаковые, и заключаются в следующем:

1. Прикосновение к рейсмусам происходит только в специально предназначенных для этих целей точках. Это могут быть:

• ручка;
• переключатель, активирующий пневматические подшипники;
• эталонная плита контрольного типа

Иные места на приборе для прикосновения не предназначены.

2. Точность проведенных замеров возможна только при определенной температуре окружающей среды. В связи с этим необходимо:

• установить прибор подальше от прямых солнечных лучей;
• все манипуляции осуществлять при температуре в диапазоне от 10 до 20 градусов тепла;
• не проводить измерения холодных и горячих заготовок;
• не ставить рейсмус вблизи отопительных приборов;
• при проведении замером окна и двери должны быть закрыты. Никаких сквозняков;
• если измерительное приспособление принесли с другого объекта, ему необходимо дать время на адаптацию в новых условиях работы. Исходя из параметров заготовок, адаптация может длиться от 15 минут до 8 часов.

При соприкосновении двух тел в процессе измерений происходят колебания. Чтобы они не оказали негативного влияния на точность данных, стоит немного подождать. Очень сильно на инструмент надавливать не следует. Ножка может согнуться. Даже незначительное изменение в конструкции может привести к неточным измерениям.

Как выбрать

Критерии выбора у всех разные. Одни отдают предпочтение бюджетным вариантам, других интересуют изделия с дополнительными функциями. Какой лучше купить, зависит от многих факторов, в том числе и сферы применения. Для бытовых целей подойдут недорогие модели. Для использования на профессиональном уровне лучше остановить выбор на добротной и надежной дорогостоящей продукции.

При выпуске штангенрейсмасов производители учитывают технические условия и требования ГОСТ 164-90. Вне зависимости от того, товар отечественного или иностранного производства, при его изготовлении используется прочный и износостойкий материал – высоколегированная инструментальная сталь. Вся продукция проходит тщательную полировку. Поверх наносится антибликовое хромированное покрытие, чтобы повысить точность измерений.

Рейтинг качественной недорогой продукции от 2000 рублей

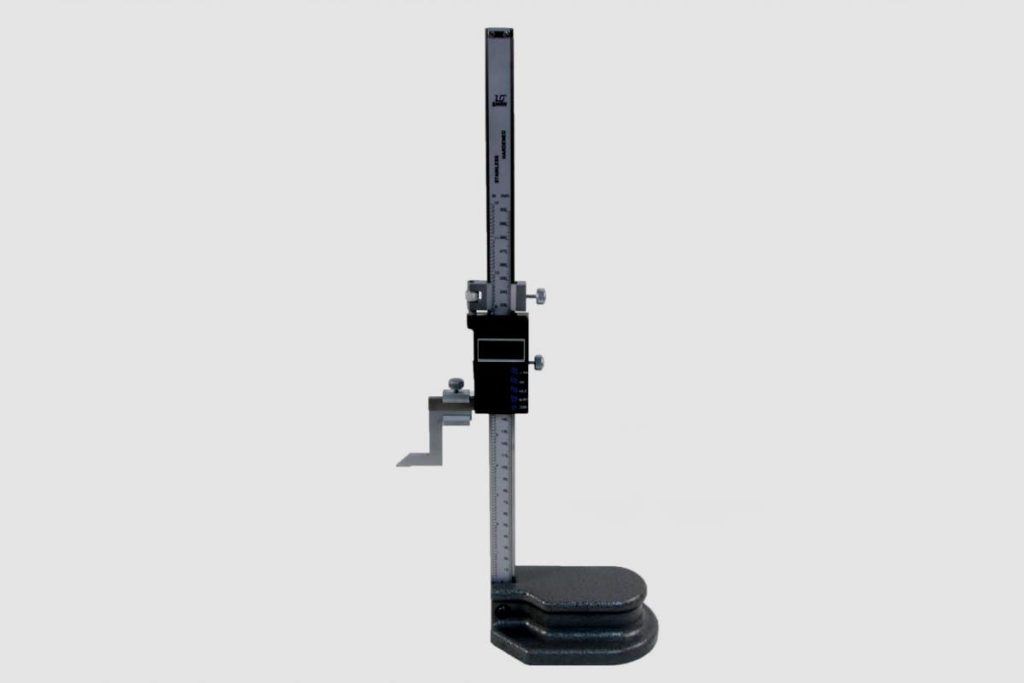

Цифровое устройство выпускается на китайских производственных мощностях, несмотря на то, что бренд российский. Конструкция традиционная. При изготовлении используется добротный композитный сплав, в составе которого присутствует углеродное волокно. Приспособление пользуется большим спросом у отечественных мастеров благодаря высокой износостойкости и прочности при незначительной собственной массе.

Производитель оснастил свое детище магнитами в районе основания, что позитивно влияет на устойчивость измерительного прибора при фиксации его к металлическим поверхностям. Считывать информацию с электронно – цифрового устройства и жидкокристаллического дисплея легко и просто благодаря  большому шрифту.

Главное предназначение изделия —  разметка заготовок длиной до 150 мм, выполненных из разных материалов. Разрешение составляет 0,001 см. Наличие функции относительных измерений позволяет проверить допуски. Незаменимый помощник технического специалиста, вне зависимости от опыта и квалификации. Приспособление может эксплуатироваться людьми с плохим зрением. Цена деления – 0,001 см. Весит 0,155 кг при параметрах 132*40*266 мм.

В наборе, помимо инструмента, присутствует одна батарейка 3В тип CR/2032, гарантийный талон и подробная инструкция по эксплуатации.

Приобрести продукцию можно по цене 3600 рублей.

Достоинства:
