⚙️ Надежные тензодатчики на 2021 год и их отличия между собой

Весы находятся в каждом продуктовом магазине, в специальных мастерских, дома, на крупном производстве и т.д. Специалисты ежедневно пользуются этим продуктом, чтобы соблюдать определенную граммовку продукции или наоборот вести контроль. Точность и скорость измерений зависит от небольшого устройства, которое размещается внутри каждой подобной конструкции. Только от этого элемента зависят все показания и погрешности.

Редакция сайта подготовила для Вас рейтинг лучших тензодатчиков на 2021 год.

Краткая информация

Первое, что важно понять – тензометрические датчики являются общим понятием. Поэтому независимо от модели устройства и способу применения все весоизмерительные изделия обладают одним принципом работы. Конечно, существуют тензорезисторные, механические, волоконно-оптические и т.п. варианты, но они указывают на главный элемент, благодаря которому осуществляется измерение. Самый распространенный элемент – тензорезистивные устройства. Они применяются практически в каждом электронном продукте, так как отличаются простотой и хорошей точностью.

Как работает это устройство?

Прибор представляет собой простую конструкцию, состоящую из металлического корпуса и резисторов, которые размещены на электрической схеме. Наружная поверхность связана с внутренними элементами. Когда на платформу встает пользователь или кладется предмет, то внешняя сторона подвергается некоторой деформации. Результат поступает в главный блок, где происходит анализ и преобразование полученного сигнала в понятный для пользователя, после этого выводится на дисплей.

Раньше для точного проведения замеров, человеку требовалось соблюдать определенные условия. Сегодня технологии шагнули далеко вперед. Чтобы добиться точных показаний, достаточно включить оборудование и провести измерение. Большая часть производителей оснащают модели различными вспомогательными элементами, которые украшают внешний вид, а также увеличивают защиту от проникновения пыли и влаги. Область применения этого устройства высокое: начиная с ювелирного, где учитывается каждый миллиграмм и заканчивая сложными технологическими комплексами, которые способны измерять до нескольких тонн, при этом сохраняя высокую точность.

Главные особенности

Системы дозирования, весы, электронные устройства, бункеры и платформы – тензодатчики применяются практически в каждой сфере. Без них невозможно получить достоверный результат, так как они обладают высокой точностью и не подвержены изменениям внешней среды. Некоторые производители делают шаг дальше и автоматизируют эти устройства, чтобы вмешательство пользователя было минимальным. Для этих целей часто используют электронные тензодатчики.

Как и любое оборудование, этот элемент обладает некоторыми особенностями, перед устаревшими моделями:

• Высокая точность измерений. Если раньше выпускались изделия, которые обладали существенной погрешностью, то современные представители лишены этого недостатка. Одной из распространенных моделей являются элементы с классом точности C3, где максимальная погрешность составляет всего 0.2%. И это не предел, так как продаются совершенные виды, уровень которых ближе к нулю.
• Десятки различных конструкций, начиная от платформенных датчиков и заканчивая торсионными, колонными и т.д. Такое многообразие позволяет использовать продукт рациональнее и устанавливать его только в той системе, в которой он покажет лучший результат. Это важно учитывать, так как от этого зависит удобство применения и возможность замены в случае выхода из строя.
• Высокая надежность достигается за счет использования прочных металлических изделий. Например, легированная или нержавеющая сталь, которая обеспечивает устройство высоким показателем прочности и долговечностью. Также встречаются варианты, изготовленные из алюминия, что значительно снижает вес. Независимо от выбранного материала, водонепроницаемость и пылезащищенность находится на высоком уровне. Такое решение позволяет применять датчики в различных сферах, в том числе пищевой промышленности.
• Некоторые весы поддерживают работу с несколькими тензодатчиками. Поэтому, когда из строя выходит один из элементов, точность показаний не меняется, что позволяет продолжить работу.

Устройство обладает несколькими разнообразными формами. Одни подойдут для использования в сложной конструкции, а другие для платформы или автомобильных весов.

На что обратить внимание при выборе?

Покупка тензодатчика – это процесс сложный и ответственный, поэтому важно знать какие технические характеристики должны стоять в приоритете, так как от них зависит точность показания и долговечность.

• Первое, что учитывается – максимальная величина измерений. Важно сразу определиться, где будет применяться устройство, и каким нагрузкам подвергаться. Покупать простое изделие, способное выдерживать вес до тонны для крупных концернов нельзя, потому что продукт выйдет из строя после первого применения. Также нельзя забывать о дополнительном запасе прочности, знание этого параметра позволит использовать модель безопаснее.
• Материал изготовления. Большая часть сложных элементов выполнена из легированной или нержавеющей стали. Материал обладает высокой прочностью и не ломается со временем. Простые конструкции, например, одноточечные датчики, принято изготавливать из алюминия, так как модель не будет подвергаться высокому механическому воздействию.
• Класс точности играет важную роль. Сегодня популярны варианты, которые обладают классом точности С3, хотя встречаются модели более высокого класса. Применение высокоточных изделий должно быть обусловлено необходимостью, так как цена на такой продукт высокая. Диапазон категорий – D1-C6.
• Последний пункт, который должен учитываться, – схема подключения. Часто для соединения применятся стандартная четырехжильная схема. Это наиболее предпочитаемый вариант, который способен обеспечить пользователя точностью и надежностью. Исключение – сложные конструкции, работающие с несколькими тензодатчиками. В этом случае возникает высокая разница сопротивлений кабелей, отчего рекомендуется воспользоваться шестижильной схемой.

Выше перечислены основные параметры, которые помогут сделать правильный выбор при покупке. Кроме них существуют и вспомогательные критерии, к ним относят:

• Рабочие температуры;
• Степень защиты;
• Габариты кабеля;
• Максимальное и минимальное сопротивление;
• Коэффициент передачи;
• Рекомендуемое значение напряжения.

Разновидности

В интернет-магазинах и специализированных местах встречается 7 разновидностей этого элемента:

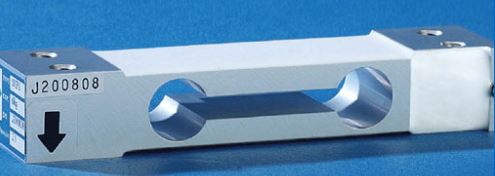

• Одноточечные. Главное достоинство этого продукта – возможность создания полноценной весовой системы, используя всего один тензодатчик. Однако, это решение является и главным недостатком, так как поломка влечет дополнительные затраты на ремонт и покупку. Область применения небольшая, часто они встречаются в фасовочном и дозирующем оборудовании. Также некоторые пользователи используют эту модель в платформенных весах с низкой нагрузкой.
• Консольные. Этот элемент применяется в чувствительной системе, а также в весах, которые работают с массой до 5-7 тонн, что делает их востребованными при серийном производстве различных предметов или продуктов.

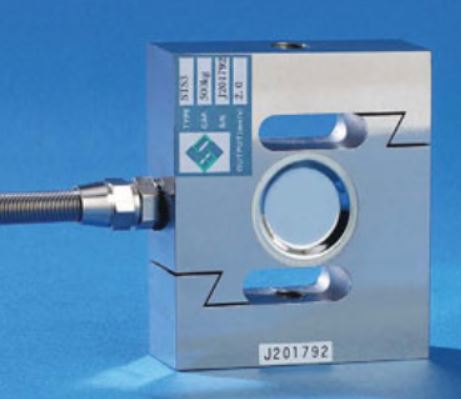

• S-образные. Сложный вариант, который предназначен для применения в подвесных или бункерных системах. Прибор оснащается специальными подвесами, благодаря которым сокращается время, затраченное на монтаж и пуск устройства. Принцип работы элемента основан на преобразовании механической силы в эклектический сигнал, который равен этому воздействию. Точность подобного оборудования находится на высоком уровне.
• Цилиндрические. Подобные модели функционируют практически по такому же принципу, как предыдущий вариант, единственное отличие – преобразуется не сила, а механическая деформация. Такой вариант используется в области, где необходимо измерять несколько десятков тонн.

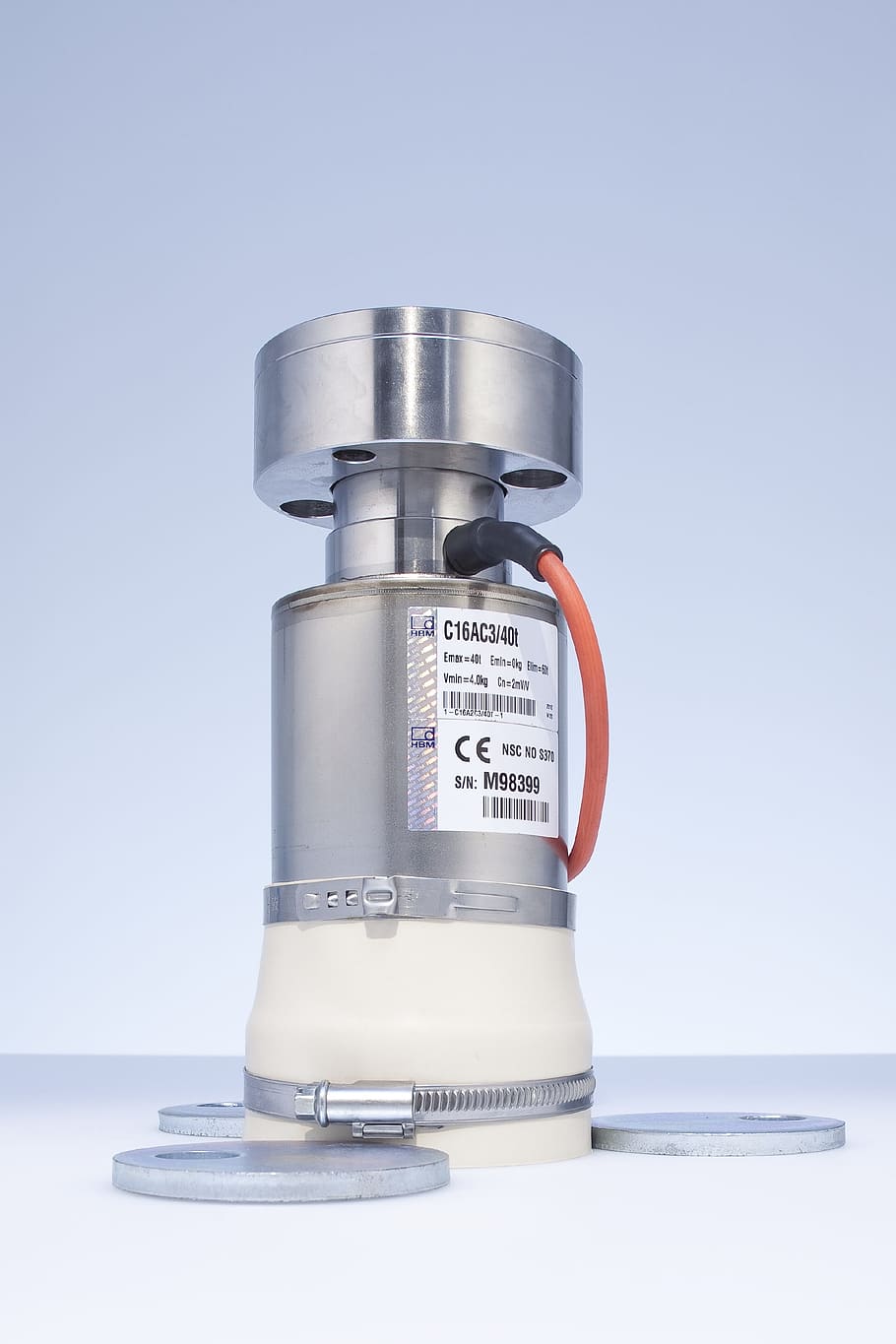

• Колонные. Главный элемент изготавливается в виде колонны. Область применения – автомобильные или железнодорожные весы.
• При производстве автомобилей, вагонов или специальных бункеров, используются платформенные датчики, которые способны работать с высокой массой, при этом, не подвергаясь износу.
• Торсионные изделия применяются в конвейерном производстве, где важно постоянно следить за показаниями. Внешняя форма этого изделия круглая, главным элементом является мембрана.

Кроме перечисленных моделей встречаются тензодатчики узкоспециализированного типа. Их производят под конкретные требования.

Рейтинг лучших одноточечных датчиков

Sierra SL6D-C3-10kg-1.5B

Качественный датчик, выполненный из прочного алюминия. Максимальный предел взвешивания составляет 10 кг. Внутренние компоненты надежно защищены от проникновения пыли и влаги. Класс точности – C3. Ползучесть – 0.0167. Максимальная температура эксплуатации – 65 градусов, минимальное значение составляет – 35^о. Гарантия производителя – 1 год.

Продается по цене 1 450 рублей.

Sierra SL6D-C3-10kg-1.5B

Достоинства:

Недостатки:

Keli AMI

Хорошая модель с балансом нуля 3%. Класс точности такой же, как у предыдущего материала. Корпус выполнен из прочного алюминия. Максимальное напряжение питания составляет 15 В, рекомендуемое значение – 10-12 В. Работает при температурах -20…+50 градусов. Длина кабеля 50 см, диаметр – 5 мм. Предельно допустимая нагрузка 150% от максимального значения величины. Выдерживает вес до 100 кг, также встречаются модели, способные работать только с предметами до 5 кг.

Средняя цена – 1 480 рублей.

Keli AMI

Достоинства:

Недостатки:

SWJ SUP1

Платформенный одноточечный датчик, который продается в различных модификациях наибольшего предела измерений (НПИ). Рекомендуемое напряжение – 10 В. Класс точности – C3. Выходное сопротивление равняется 350 Ом. Устройство эксплуатируется в рабочем диапазоне температур -20…+60 градусов. Допустимая нагрузка – 150% от значения НПИ.

Продается по цене 1 330 рублей.

SWJ SUP1

Достоинства:

Недостатки:

Рейтинг лучших консольных датчиков

SH8C-C3-10.0T-6B

Хороший вариант с небольшим коэффициентом ползучести и простым подключением. Класс точности продукта – C3. Максимальная длина кабеля – 6 метров присутствует в модификации, где НПИ равен 10 тоннам. Рекомендуемое напряжение – 5-12 В. Работает при температурах до 65 градусов, что подойдет для большинства помещений. Изготавливается из прочного корпуса, который выдерживает различные механические нагрузки. Класс защиты – IP67.

Цена уточняется при заказе.

SH8C-C3-10.0T-6B

Достоинства:

Недостатки:

SB-A/-ASS модификация 10 тонн

Продукт может применяться в автомобильных, крановых и платформенных весах, а также в специальных дозаторах. Класс точности – C2 позволит проводить качественные измерения. Баланс нуля – 1%. Работает даже при температуре свыше 65 градусов. Класс защиты – IP66. Корпус выполнен из прочной легированной стали, покрытой защитным слоем, для предотвращения образования коррозии.

Продается по цене 5 400 рублей.

SB-A/-ASS модификация 10 тонн

Достоинства:

Недостатки:

Тензометрический датчик SUL

Хороший продукт, предназначенный только для платформенной конструкции. Максимальный НПИ составляет 10 тонн. Внешняя часть изготавливается из прочной легированной стали, которая выдерживает высокую механическую нагрузку. Разрушающая нагрузка – 300% от наибольшего предела измерений.

Продается по цене 5 000 рублей.

Тензометрический датчик SUL

Достоинства:

Недостатки:

устройства колонного типа

ТОКВЕС CLB

Надежное оборудование с максимальным пределом измерений до 20 тонн. Коэффициент ползучести – 0.05%. Класс точности прибора составляет 0.5%. Входное сопротивление равняется 400 Ом. Внешняя часть изготавливается из легированной стали. Защита от проникновения пыли и влаги – IP67. Баланс нуля – 1%. Предельно допустимая нагрузка – 120% от НПИ.

Средняя цена – 14 400 рублей.

ТОКВЕС CLB

Достоинства:

Недостатки:

Keli ZSFY-a

Прибор разработан для применения в автомобильных и вагонных весах. НПИ зависит от модификации. Максимальное значение предела измерений может достигать 50 тонн, что значительно увеличивает сферу эксплуатации. Класс точности C2-C5 в зависимости от выбранной модели. Внешняя часть выполнена из двух металлов: легированная и нержавеющая сталь.

Средняя цена – 9 500 рублей.

Keli ZSFY-a

Достоинства:

Недостатки:

Tongda TD577

Изделие может использоваться в бункерных и железнодорожных весах. Обладает хорошими техническими характеристиками и наибольшим пределом измерений в 100 тонн. Длина кабеля составляет 9 метров. Корпус изготавливается только из нержавеющей стали, что значительно увеличивает долговечность прибора.

Средняя цена – 18 200 рублей.

Tongda TD577

Достоинства:

Недостатки:

Рейтинг лучших приборов S-образного типа

Anyload 101BH

Продукт используется в бункерных, дозаторных и крановых весах. Максимальная нагрузка составляет 10 тонн. Корпус изготавливается из прочной стали, покрытой антикоррозийным веществом. Гарантия – 1 год. Класс защиты – IP67.

Продается по цене 6 700 рублей.

Anyload 101BH

Достоинства:

Недостатки:

SWJ STS 3

Изделие предназначено для эксплуатации в платформенных весах. Обладает хорошей точностью, которая позволяет определить конечную массу продукта с минимальным процентным отклонением. Изготавливается из прочного материала, который выдерживает высокую нагрузку без потери положительных качеств.

Цена указывается при заказе.

SWJ STS 3

Достоинства:

Недостатки:

Tongda TD112

Модель применяется не только в крановых весах, но и в дозаторных, бункерных и конвейерных системах. Рабочий коэффициент передачи равняется 2.95 мВ/В. Работает при температурах -20…80 градусов. Внешняя часть выполнена из легированной стали. Длина кабеля достигает 20 метров, что дает возможность осуществлять подключение на значительном расстоянии.

Продается по цене 4 070 рублей.

Tongda TD112

Достоинства:

Недостатки:

В заключение

Тензодатчик – главный элемент в любом весовом оборудовании. Без него невозможно получить правильные и точные измерения. Если у Вас есть опыт использования моделей, описанных в рейтинге, или более интересные представители, расскажите об этом в комментариях.
